Использование арматурной сетки, конечно, значительно увеличивает прочность пола. Тем более, если ее укладывают еще и поверх трубопровода (а такое тоже практикуется). Сетка дополнительно распределяет нагрузку и также способствует более равномерному распределению тепла. Все это так, но если придется ремонтировать такую систему, трудно даже представить, во что это обойдется. Да и при первичном монтаже установка одной-двух сеток также значительно увеличивает стоимость работ. Обычно используется арматурная сетка с ячейкой 150 х 150 мм и прутком диаметром 2–4 мм.

Демпфирование теплового расширения.Для предотвращения разрушения стяжки вследствие неравномерного расширения по контуру пола укладывают демпферную ленту. Иначе стяжка, нагреваясь и вследствие этого расширяясь, будет упираться в стены, разрушая их и разрушаясь сама.

Демпферная лента укладывается по периметру помещений до заливки бетоном. Она и берет на себя функции компенсатора теплового расширения бетонной стяжки при нагреве. Вырезается, как правило, из вспененного полиэтилена шириной 100–120 мм и толщиной 8-10 мм.

Трубопровод.Трубы контуров водяного теплого пола укладываются в соответствии с проектом водяного теплого пола. Расчетная и фактическая длины трубы не должны различаться больше чем на 10 %. В этом случае не требуется дополнительно настраивать коллектор системы.

Гидравлические испытания.Перед заливкой контуров водяного теплого пола бетоном рекомендуется проверить систему на герметичность. Проверка системы проводится в соответствии с национальными строительными нормативами. Как правило, система проверяется давлением 3–4 бар в течение 24 часов. При заполнении системы теплоносителем последовательным открытием-закрытием контуров удаляется воздух из трубопроводов и оборудования.

Систему оставляют под давлением на все время оставшихся общестроительных работ (устройство стяжки, монтаж чистового покрытия). Периодически контролируется уровень давления, чтобы на любом этапе быть уверенным, что в ходе иных работ не нарушена герметичность системы.

Бетонная стяжкавыполняется после монтажа контуров водяного теплого пола и проведения гидравлических испытаний (рис. 9.8). Толщина стяжки должна быть не менее 30 мм над трубой, марка бетона рекомендуется не ниже М-150 (для цементно-песчаного раствора). Она зависит от нагрузок, но обычно делается больше — 50 мм. Минимальная толщина стяжки обусловлена в первую очередь не прочностными характеристиками, а условием достижения равномерности распределения температуры на поверхности греющей панели. Если прочностные требования или соображения аккумулирования тепла диктуют существенное увеличение толщины стяжки, например более 150 мм, то потребуется провести отдельные расчеты теплового режима отопительной панели с вводом поправочных коэффициентов. Масса 1 м 2стяжки при толщине 50 мм составляет 250–300 кг.

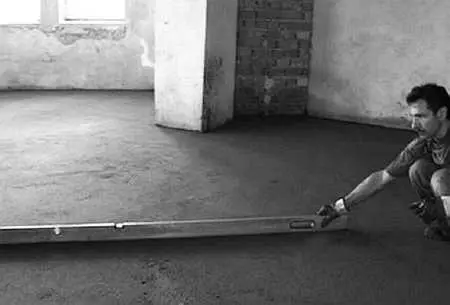

Рис. 9.8. Стяжка поверх смонтированной обогревающей системы

Чем больше толщина стяжки, тем больше требуется времени для ее вывода на стабильный отопительный режим от момента включения. Чем толще стяжка, тем больше инерционность системы. Чем меньше теплопроводность стяжки, тем выше должна быть температура теплоносителя.

Если в связи с большой протяженностью греющей панели она делится (каждые 15 м) на участки компенсационными швами, то труба, пересекающая компенсационный шов, прокладывается в защитной гофрированной трубе (но 300 мм в обе стороны от шва расширения). Рекомендуется укладывать отопительные контуры целыми в пределах одного компенсационного участка, то есть швы расширения должны пересекать только напорный и обратный трубопроводы контура.

Система допускает применение любых пластификаторов в бетон. Широкое распространение в современном строительстве получило устройство стяжки с пластиковой фиброй.

Иногда, чтобы ускорить процесс сушки бетонной плиты, который обычно занимает примерно 3–4 недели, систему водяного теплого пола подключают к источнику тепла (в том числе и по временной схеме). Рекомендуемая температура теплоносителя в этом случае не должна превышать 30 °C. Практика применения систем водяного теплого пола с использованием режима «сушка» показала много примеров сокращения сроков строительства, особенно на объектах с большими площадями. Но общеизвестно, что таким образом классическая стяжка при ускорении сутки теряет в прочности. Это может быть незаметно, если используется арматурная сетка, но все же риск остается.
