Валентина Назарова - Современные работы по постройке крыши и настилу кровли

Теплопроводность – это способность материала передавать теплоту через свою толщу при наличии раз нос ти температур по обе стороны материала. Тепло про водность зависит от вида материала, пористости, ха рак тера пор, его влажности и плотности, а также от сред ней температуры, при которой происхо дит пе ре – дача теплоты. Значение теплопроводности характеризуется коэффициентом теплопроводности. С увеличением влажности материала коэффициент теплопроводности резко возрастает, т. к. снижаются показатели теплоизоляционных свойств материала ( рис. 12 ).

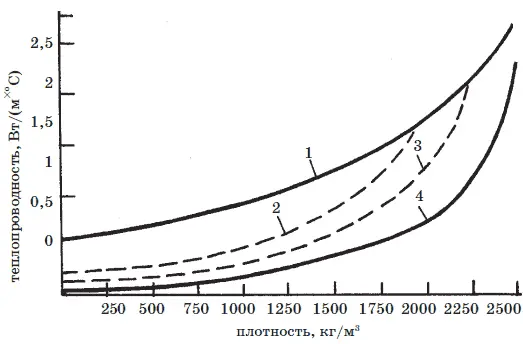

Рис. 12. Зависимость теплопроводности неорганических веществ от плотности: 1 – материалы, насыщенные водой; 2, 3 – воздушно-сухие материалы с разной влажностью; 4 – сухие материалы

На заметку

Так как кровельные материалы имеют высокую плотность и не применяются на границе разных температур, теплопроводимость у них значительная. При необходимости теплоизоляции в покрытиях крыш устраивают теплоизоляционные слои.

Огнестойкость – это способность материала выдерживать без разрушений одновременное действие высоких температур и воды. Пределом огнестойкости конструкции называют время (в часах) от начала огневого испытания до появления одного из следующих признаков разрушения: сквозных трещин, обрушения, повышение температуры на необогреваемой поверхности.

По огнестойкости строительные материалы, включая кровельные, делятся на три группы:

• несгораемые,

• трудносгораемые,

• сгораемые.

Несгораемые материалы под воздействием высоких температур или огня не тлеют и не обугливаются (например, черепица); трудносгораемые – с трудом воспламеняются, тлеют и обугливаются, но происходит это только при наличии огня (например, кровельная сталь); сгораемые материалы воспламеняются или тлеют и продолжают гореть или тлеть после удаления источника огня (например, дерево, рубероид, стеклопластик).

Огнеупорность – способность материала противостоять длительному воздействию высоких температур без деформаций и не расплавляясь.

По степени огнеупорности материалы подразделяются на:

• огнеупорные (выдерживают действие температур более 1580 °C),

• тугоплавкие (выдерживают температуру 1360-1580 °C),

• легкоплавкие (выдерживают температуру до 1350 °C).

Теплостойкость и температуроустойчивость – это способность материала сохранять форму, не стекать и не сползать с поверхности конструкции под определенным уклоном и при определенной температуре. Эта температура зависит от структуры материала, его физико-механических свойств, вида и количества заполнителя. Это свойство очень важно для органических вяжущих веществ (битумы, дегти, пластмассы), которые при температуре выше температуры теплостойкости теряют свои вязкие свойства и перестают выполнять роль вяжущего. Например, теплостойкость битумной изоляции толщиной 4 мм составляет 70–90 °C, а битумно-латексной эмульсии толщиной 6 мм – 70 °C.

Температура размягчения характеризует только битумные и дегтевые вяжущие вещества. Это условный показатель, характеризующий изменение вязкости вяжущих веществ при повышении температуры. Так температура размягчения нефтяных строительных битумов 50–70 °C, нефтяных кровельных – 40–95 °C, дегтей высоких марок – 40–70 °C.

Температура вспышки – свойство масел и нефтепродуктов. Это температура, при которой пары нефтепродуктов, нагретых в открытом тигле, образуют с воздухом смесь, вспыхивающую при поднесении к ним пламени. Температура вспышки нефтяных битумов, применяемых в качестве кровельных материалов, 240–300 °C в зависимости от битума. Минимальная температура самовоспламенения – 300 °C.

Линейный коэффициент температурного расширения (ЛКТР) характеризует свойство материала изменять размеры при нагревании. ТКЛР равен относительному удлинению материала при нагревании на один градус.

У каждого материала ЛКТР постоянен. Например, у дерева вдоль волокон – (3–5)×10 -6, у полимеров – в 10–20 раз больше, у стали – (10–14)×10 -6.

Внимание!

Во избежание растрескивания сооружения большой протяженности разрезают деформационными швами, назначаемыми с учетом термического расширения материалов. При устройстве мягких рулонных и мастичных кровельных покрытий, укладываемых по железобетонным плитам, учет ТКЛР имеет большое значение.
