При разработке проектно-сметной документации на модернизацию здания проектной организации необходимо произвести анализ технического состояния крыши, ее эксплуатационных качеств и на основе всестороннего анализа определить оптимальный вариант модернизации в зависимости от технического состояния стенового остова здания и дефектов кровли, а также обеспечить повышение эксплуатационных качеств кровельного покрытия, не нарушая внешнего архитектурного облика здания. Данная цель может быть достигнута путем устройства самостоятельно функционирующих участков кровли, которые могут быть выполнены как из однородного кровельного материала, так и комбинированными (плоские и скатные) рис. 80.

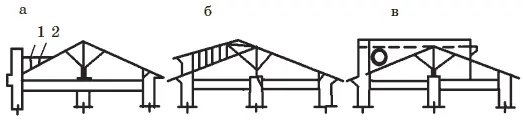

Рис. 80. Модернизация стропильной системы при глухих парапетах: а – до модернизации; б, в – модернизация в деревянном и железобетоном вариантах: 1 – наледь; 2 – снеговой мешок

Переустройство стропильной системы. В тех случаях, когда при ремонте крыши заменяют стальную кровлю другими кровельными материалами, выполняют полное или частичное переустройство стропильной системы, так как угол наклона существующих стропил под металлическую крышу находится в пределах 18–22°, а наиболее распространенные кровельные материалы – шифер и черепица – должны укладываться при уклоне свыше 27°. Увеличение уклона стропил при их удовлетворительном состоянии и достаточной несущей способности осуществляют путем их наращивания.

Изменение уклона односкатной стропильной системы при пролете до 5 м выполняют подъемом существующей стропильной ноги с установкой подкоса и ее удлинением. При пролете односкатной системы более 5 м уклон стропил изменяют путем их наращивания по высоте досками сечением 5x14 см, соединенными с существующей стропильной ногой с обеих сторон накладками из досок. Накладки устанавливают с шагом 1,4–1,5 м. Аналогичным образом изменяют уклон двускатной стропильной системы.

Изменение материала кровельного покрытия требует проверки несущей способности сохраняемых конструкций и при необходимости их усиления. Рассмотренные выше методы изменения уклона стропильной системы позволяют преобразовать вновь устраиваемую систему в ферму с перекрестной решетчатой стенкой, роль нижнего пояса в которой выполняет существующая стропильная нога, а верхнего пояса – вновь вводимая стропильная нога, создающая необходимый уклон в зависимости от применяемого кровельного материала. Во избежание передачи распора на кирпичную кладку карниза обеспечивают надежное сопряжение стропильных ног с коньковым прогоном. Бревенчатые и брусчатые стропильные ноги сопрягают в коньке врубкой в полдерева и стягивают болтами диаметром 12–16 мм. Дощатые стропильные ноги скрепляют гвоздями.

Стыки стропильных ног из бревен и бруса осуществляют прирубом и располагают на прогоне или на консоли. Расстояние между стропильными ногами принимают в пределах 1,2–1,5 м и определяют расчетом, исходя из несущей способности принятого сечения на прочность и жесткость. При значительной ширине здания для уменьшения расчетного сечения стропильной ноги, а также для увеличения пространственной жесткости стропильной системы ставят подкосы, сопряжение которых со стропильными ногами осуществляют лобовыми врубками и креплением стальными скобами диаметром 10–12 мм. При одностороннем подкосе устанавливают распорки. Для уменьшения расчетной длины накосной (диагональной) ноги на расстояние 1,5–2 м от угла здания под нее устанавливают деревянную шпренгельную формочку.

В качестве основания под кровлю из стальных листов или шиферную кровлю выполняют обрешетку из бруса сечением 5x5 см. При кровле из стальных листов под лежачие фальцы вдоль коньков, спусков и ендов укладывают сплошной настил из досок. При рулонной кровле выполняют двойной настил – нижний (рабочий) существующий и вновь вводимый. Стропильные ноги устанавливают с шагом 80–90 см, под них монтируют ребра жесткости и затем с обеих сторон стропильных ног под углом 45° перекрестно и разреженно прибивают гвоздями доски толщиной 2,5 см.

Срок службы рулонных покрытий зависит от качества основания, материалов, правильной технологии и вида мастики, а также от качества ухода за кровлей.

Кровли из рулонных материалов в летнее время подвергаются интенсивному нагреву, что приводит к образованию вздутий в кровельном ковре, так как в порах влажного основания повышается давление водяных паров (при нагреве ковра до 60 °C давление пара достигает 2 т/м 2). При большой влажности покрытия происходит отслоение ковра, сопровождаемое образованием воздушных и водяных мешков, вытеканием битумной мастики при нагревании ковра солнечными лучами или механическим повреждением ковра. Размер воздушных пузырей может достигать высоты 25–30 см.
