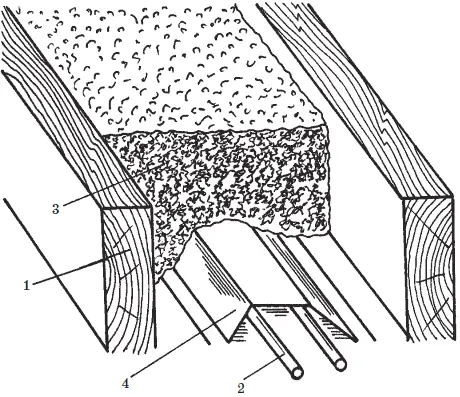

Рис. 72. Теплоизоляция водопроводных труб: 1 – брусок несущей конструкции; 2 – водопроводная труба; 3 – теплоизоляционный материал; 4 – картонная полоса

• утеплитель, уложенный на крышку люка, ведущего из основного помещения на чердак, приклеивается клеем ПВА или липкой лентой;

• проверяется прокладка электрических проводов по чердаку. Кабель крепится к брускам несущей конструкции или свободно кладется на теплоизоляционный слой. Класть утеплитель поверх электрических проводов запрещается.

Для утепления чердачного перекрытия сыпучими теплоизоляционными материалами требования аналогичны изложенным выше. Теплоизоляционный материал насыпается между брусками и при помощи планки разравнивается, чтобы получился слой одной толщины. Для утепления крышки люка по ее периметру прибивают борт из досок, затем на люк насыпается теплоизоляционный материал и сверху досками закрепляется панель (крыша). Таким образом, утеплитель как бы оказывается в ящике.

Утепление скатов внутри чердачного помещения стало наиболее популярным типом теплоизоляции крыши, благодаря возродившейся моде на чердачные пространства и мансарды. Высокая стоимость строительства в конце ХХ века заставила людей максимально использовать все возможности снижения стоимости 1 м 2площади дома, учитывая при этом и возможность получения дополнительной жилой площади за счет мансард.

Требование

Важно отметить, что утепляя скаты крыши, превращая чердачное перекрытие в перекрытие по сути междуэтажное, не нужно его утеплять, не нужно изолировать основное помещение от мансарды. Однако, при утеплении скатов крыши особое внимание необходимо обратить на качество пароизоляционного слоя.

Для изоляции скатов крыши лучше всего использовать жесткие или полужесткие теплоизоляционные плиты прямоугольной и клиновидной формы.

Технология укладки теплоизоляционного материала на скатах крыши дана на рис. 73.

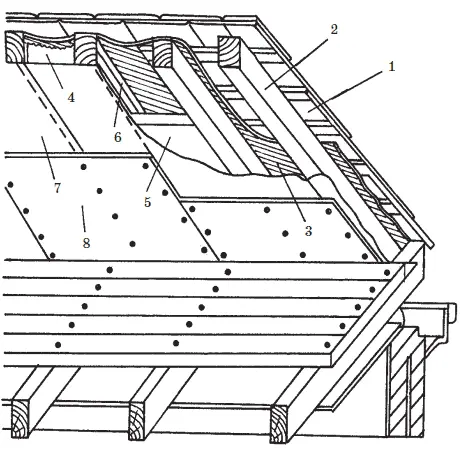

Рис. 73. Утепление скатов крыши: 1 – кровельное покрытие; 2 – стропильная нога; 3 —гидроизоляционный слой; 4, 5 – теплоизоляционные плиты; 6 – планка; 7 – полиэтиленовая пленка; 8 – декоративная панель

Работа начинается с подготовки теплоизоляционных плит 4 необходимой толщины и ширины. Измеряется толщина досок и шаг стропильных ног. Ширина изоляционных плит должна на 1 см превышать расстояние между стропилами, а их толщина – на 2–5 см меньше высоты сечения стропильных ног. Дополнительный 1 см по ширине необходим для лучшей стыковки плит у стропильных ног. Толщина теплоизоляционного слоя выбирается так, чтобы между ним и кровельным покрытием оставался зазор 2–5 см, который обеспечит достаточную циркуляцию воздуха.

Для утепления карнизов берут две длинные полосы фанеры и по ним, как по пандусу, утеплитель спускают к карнизному свесу. Затем фанерные планки укладываются в проем между стропильными ногами до их упора нижними концами в карнизную доску. Теплоизоляционная плита спускается по уложенным таким образом планкам. При этом нужно помнить, что вентиляционный зазор 2–5 см должен быть оставлен и здесь. Так укладываются плиты по всей крыше от карниза до конька заподлицо с передними гранями стропильных ног. Куски и обрезки утеплителя, оставшиеся при подгонке основных плит, используются для теплоизоляции конька, дверных и оконных проемов, дымовых труб и т. п. После укладки теплоизоляционных плит на внутреннюю поверхность теплоизоляционного слоя натягивается полиэтиленовая пленка 7 толщиной не менее 0,2 мм и закрепляется к плитам скобами. Отдельные полосы пленки укладываются внахлест с последующей герметизацией стыков клеющей лентой. При работе необходимо следить, чтобы нигде не появилось разрыва пленки, иначе пароизоляция будет нарушена. Утепление скатов крыши завершено, осталось только закрыть тепло– и пароизоляционный слои декоративными панелями 8, которые можно прибить или привинтить к стропильным ногам. Размеры панелей могут быть любые, чаще всего они зависят исключительно от размеров входного люка.

Способов крепления теплоизоляционных плит много: при помощи гвоздей или шурупов, посредством мастики или клея, за счет силы трения (враспор), а плиты небольшой толщины 5 могут укладываться на планки 6, прибитые к внутренним сторонам стропильных ног (черепные бруски).
