Обрешетины крепятся гвоздем при каждом пересечении со стропильной ногой.

Прикарнизная обрешетина под драночную кровлю должна быть выше остальных на 8-10 мм. Высоту бруска увеличивают уравнительной планкой.

Кровельные работы на скате ( рис. 37 и 38 ) ведутся снизу вверх и справа налево одновременно в 3–4 рядах. Для удобства запас стружки или дранки находится в возке кровельщика. Прикарнизный и приконьковый ряды выкладываются из укороченных пластинок. Все остальные штучные материалы основного покрытия должны быть полномерными. Дрань укладывается ворсистой стороной вверх с направлением ворса по стоку воды.

Рис. 37. Четырехслойное покрытие крыши дранью: 1 – стропильная нога; 2 – карнизный настил; 3 – выравнивающая планка; 4 – брусок обрешетки; 5 – ветровая доска; 6 – укороченная драница (1/4 полной длины); 7 – укороченная драница (1/2 полной длины); 8 – укороченная драница (3/4 полной длины); 9 – полномерная драница; 10 – гвоздь

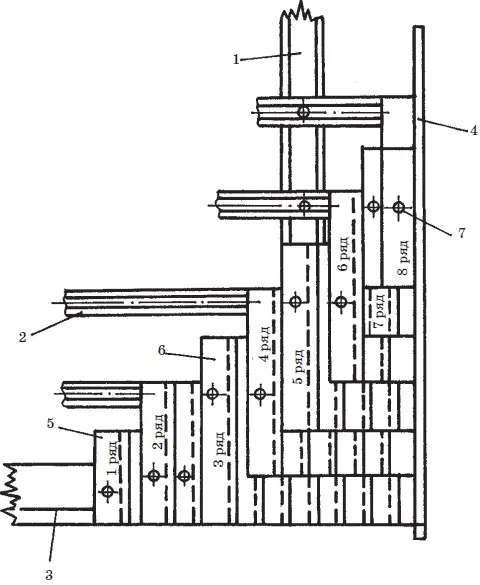

Рис. 38. Четырехслойное покрытие крыши стружкой: 1 – стропильная нога; 2 – брусок обрешетки; 3 – выравнивающая планка; 4 – ветровая доска; 5 —укороченная стружка (дранка); 6 – полномерная стружка (дранка); 7 – гвоздь

Трехслойную кровлю устраивают для хозяйственных и временных строений, при устройстве которых вышележащие кровельные ряды из драни или стружки перекрывают нижележащие на 2/ 3длины полномерной пластинки. Для жилых зданий рекомендуется четыре и пять слоев кровли. При четырехслойном покрытии ряды перекрывают друг друга на 3/ 4длины кровельных пластинок, а при пятислойном – на 4/ 5длины.

Прикарнизные и приконьковые ряды выкладываются в несколько слоев строго по нижнему обрезу карниза или верхнему обрезу конька.

На заметку

Каждая дранка (стружка) прибивается к обрешетке одним кровельным гвоздем, но так как слоев образуется сразу несколько, то в результате каждая отдельная пластинка оказывается закрепленной несколькими гвоздями. При этом головки гвоздей скрыты вышерасположенными слоями.

Ендовы и разжелобки из деревянных кровельных материалов очень трудоемки, поэтому их лучше покрыть кровельной сталью.

Конек крыши ( рис. 39 ) выполняют из двух строганых досок 4, которые укладывают на готовое покрытие из драни или стружки и прибивают к коньковому брусу 3 и к обрешетке 2. Сверху брусок затесывают, чтобы его стороны соответствовали уклону кровли.

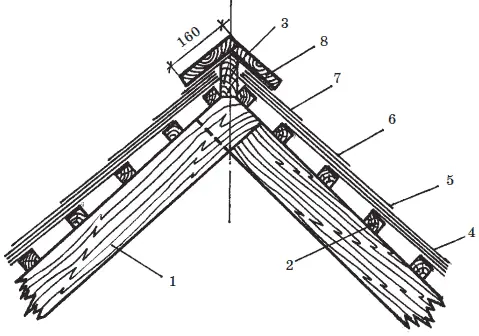

Рис. 39. Возведение конька крыши: 1 – стропильная нога; 2 – обрешетка; 3 – коньковый брус; 4 – строганые доски; 5, 6, 7 – дрань; 8 – доска

Ребра крыши при драночной кровле покрывают так же, как и конек. Воротник дымовой трубы ( рис. 40 ) собирают из стальных фартуков 2, 3 и 4. Причем до его крепления на скате выкладывают драницы (стружки) 5 таким образом, чтобы сначала укладка была закончена снизу и с одного бока от ствола трубы, а затем – с другого бока. В последнюю очередь выкладывают один кровельный ряд за трубой. Горизонтальные отвороты воротника крепят поверх кровли и обрешетки шурупами 6 или гвоздями через каждый 200–300 мм. Между собой фартуки крепятся фальцевыми соединениями с предварительной промазкой кромок суриковой замазкой. Скат за трубой покрывают поверх воротникового отворота с нахлестом в 150 мм.

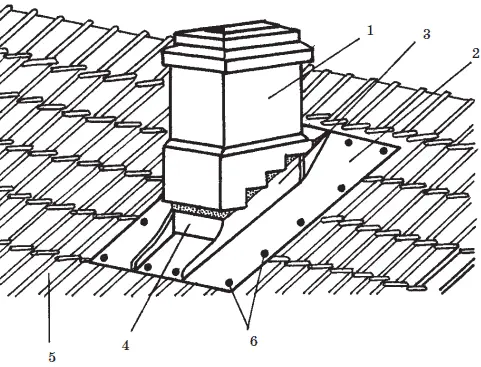

Рис. 40. Кровля из драни. Устройство воротника дымовой трубы: 1 – дымовая труба; 2 – верхний фартук; 3 – боковой фартук; 4 – нижний фартук; 5 – драницы; 6 – шуруп

Основанием для тесовой кровли служит обрешетка из брусков сечением 60x60 мм или жердей диаметром 80 мм, обтесанных в два канта. Бруски кладутся на стропила с шагом 600–800 мм ( рис. 41 ).

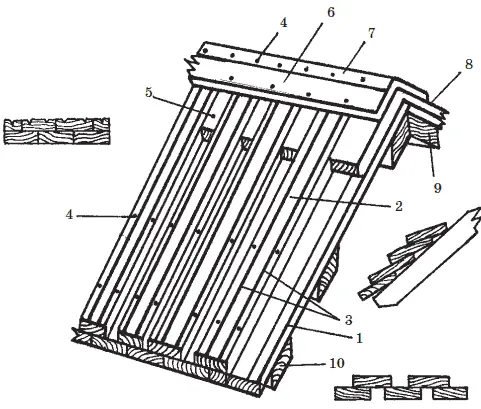

Рис. 41. Способы устройства тесовой кровли: 1 – доска нижнего слоя; 2 – доска верхнего слоя; 3 – желобок для стока воды; 4 – гвоздь; 5 – вкладыш; 6 – коньковая доска; 7 – полоса из кровельной стали шириной 100 мм; 8 – рубероидная лента; 9 – коньковый дощатый настил; 10 – брусок обрешетки
