Чтобы стропила представляли собой надежные несущие конструкции, они должны крепиться гвоздями длиной 125 мм.

Как рассчитать габариты кровли? Как по длине, так и по ширине ската должно войти целое число черепиц. Поэтому размеры кровли просчитывают заранее, исходя из длины и ширины отдельной черепицы. Общая длина черепицы включает в себя кроющую длину (ту, что равна шагу между брусками), длину свеса и длину шипа. Чистая длина черепицы, которую и необходимо учитывать при подсчетах, – это только кроющая длина, так как длина шипа каждой черепицы перекрывается длиной свеса вышеуложенной черепицы. При этом необходимо помнить, что черепица прикарнизного ряда должна свисать над стропилами на 5-10 см.

Аналогичо рассчитывается ширина ската, исходя из кроющей, а не общей ширины отдельной черепицы.

Черепица крепится к обрешетке кляммерами или гвоздями ( рис. 23 ).

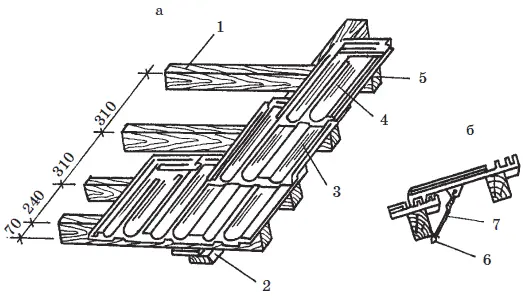

Рис. 23. Кровля из пазовой штампованной черепицы: а – начальный период укладки; б – крепление черепицы: 1 – карнизная обрешетка; 2 – стропильная нога; 3 – половина пазовой черепицы; 4 – цельная пазовая черепица; 5 – обрешетка; 6 – гвоздь; 7 – проволока

Металлочерепица – современный, прочный, долговечный, легкий, технологичный и эстетичный кровельный материал, изготавливаемый методом штамповки из листов оцинкованной стали. Листы имеют длину до размера ската крыши – 7 м, ширину 1,2 м при толщине листа 0,5 мм. С обеих сторон листы имеют многослойное покрытие цветным пластиком. Жесткость листов металлочерепицы выше, чем жесткость картин кровли из обычных листов оцинкованной стали.

Основание кровли из металлочерепицы мало чем отличается от основания под стальную кровлю, однако большая жесткость металлочерепицы позволяет обрешетку выполнять из брусков сечением 40x60 мм и укладывать их с шагом 350 мм, в то время как для обычной стальной кровли этот шаг составляет 200–270 мм. Безусловно, сечение обрешетки зависит и от действующих нагрузок (снег, ветер и т. п.), и от шага стропил. Требования по антисептированию, огнезащите древесины и рекомендации по породам древесины те же, что и для кровли из стальных оцинкованных листов ( рис. 24 ).

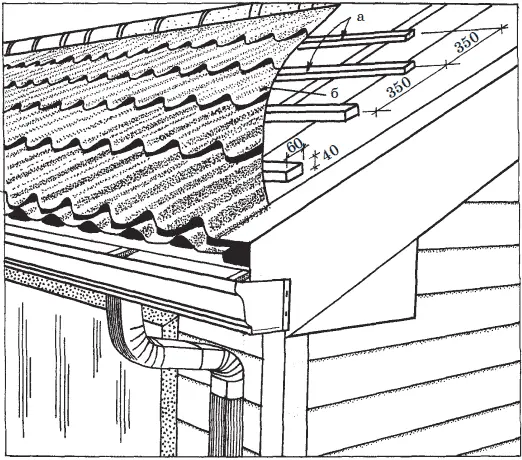

Рис. 24. Кровля из металлочерепицы: а – обрешетка; б – металлочерепица

Основанием для кровли из плоских асбестоцементных плиток типа этернит служит сплошной деревянный настил из досок толщиной 25 мм и шириной 120 мм с зазором между ними 5 мм. Каждую плитку крепят к настилу двумя оцинкованными гвоздями с широкими шляпками.

Основание под асбестоцементную кровлю устраивают под значительным уклоном – в 30–35 % во избежание протекания кровли. У листовых асбестоцементных кровель этот недостаток менее выражен.

Основанием для устройства кровли из волнистых асбестоцементных листов обыкновенного профиля (ВО) и листов унифицированного профиля (УВ) служит деревянная обрешетка из брусков сечением не менее 50х50 мм (для ВО) или не менее 75x75 мм (для УВ). Шаг между брусками равен 500–540 мм (для ВО) или 750–800 мм (для УВ). Высота четных и нечетных брусков обрешетки различна: все нечетные бруски должны иметь высоту 50 или 75 мм, все четные – на 3 мм больше. Высоту четных брусков наращивают уравнительными планками высотой 3 мм. Карнизный брусок делают на 6-10 мм выше нечетных брусков. Такое разноуровневое основание обеспечит более плотное прилегание волнистых листов к обрешетке.

Требование

Размеры обрешетки должны соответствовать следующему требованию: как в продольном, так и в поперечном направлении ската должно поместиться целое число листов.

Количество листов в поперечном ряду (К ш) определяют по формуле:

где Р ф– расстояние между осями фронтонных стропил (в мм); Ф – величина свеса кровли на фронтоне (в мм); Ш л– кроющая ширина листа (в мм).

Количество листов в продольном ряду (К д) определяют по формуле:

где Д с– длина ската от конькового бруска до внешней грани карнизного бруска (в мм); С – величина свеса кровли с карнизного бруска (в мм); Д л– общая длина листа (в мм); Н – величина нахлестки в ряду (в мм).
