Валентина Назарова - Современные работы по постройке крыши и настилу кровли

Вяжущими веществами, применяемыми при изготовлении битумных мастик, служат искусственные нефтяные битумы, получаемые в результате переработки нефти и ее смолистых остатков.

Нефтяные битумы имеют цвет черный или черно-бурый, при нагревании они изменяют вязкость. В зависимости от вязкости они делятся на: твердые, полутвердые и жидкие. Твердые и полутвердые битумы применяют для изготовления кровельных и гидроизоляционных рулонных материалов, битумных мастик и лаков, жидкие – в качестве пропиточного материала основы рулонных кровельных материалов.

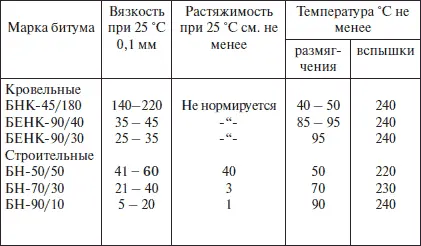

Марка битума устанавливается по основным его свойствам: вязкости, растяжимости, температуре размягчения и температуре вспышки ( табл. 4 ).

Вязкость характеризуется глубиной проникания иглы, мм. Чем больше глубина, тем меньше вязкость.

Растяжимость битума характеризуется длиной вытянутого образца в момент его разрыва, см.

Температура размягчения характеризует пригодность битума для использования в различных температурных условиях.

Температура вспышки – это та температура, которая является технологическим фактором при работе с битумом.

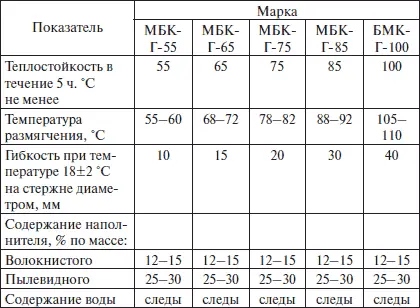

В обозначении марок буквы показывают «мастика битумная, кровельная и гидроизоляционная», а цифры – степень теплостойкости материала.

Марка горячей битумной мастики выбирается в зависимости от района строительства и уклона кровли. Для северных районов при уклонах кровель от 0 до 2,5 % применяют марку МБК-К-55, при уклонах 5-10 % – марку МБК-Г-75, при уклоне 10–25 % – марку МБК-Г-85. Для южных районов при уклонах кровель 0–2,5 % – применяют марку МБК-Г-65, при уклонах 2,5-10 % – марку МБК-Г-85, при уклонах 10–25 % – марку МБК-Г-100, при устройстве водонаполненных кровель – марку МБК-Г-55.

Для получения холодной битумной мастики в готовую битумную смесь вводят органические растворители (соляровое масло, лак, керосин) и пластификаторы, а также антисептики. Соляровое масло растворяет битум и хорошо просачивается в осн ование рулонного материала, что обеспечивает не только качественное склеивание отдельных слоев рулонной кровли, но и прочное соединение рулонного материала с основанием.

Холодные битумные мастики «Кровлелит-АГ», «Вента-У» или МББ-Х-120 «Вента», «МБК-Х-1» имеют преимущества перед горячими мастиками: из-за малой толщины наносимого слоя мастики снижается расход битума, с поверхности рулонного материала не нужно убирать мелкую минеральную посыпку, т. к. она, впитываясь мастикой, начинает выполнять роль наполнителя, повышая при этом вязкость приклеивающего слоя.

Резинобитумная мастика изоляционная. Холодная мастика изготовляется из однородной смеси сплава кровельных битумов, мелкой резиновой крошки, пластификатора и антисептика. Выпускается мастика следующих марок: МБР-65, МБР-75, МБР-90, МБР-100. Ее эластичность, гибкость и морозостойкость больше, чем те же показатели горячей кровельной битумной мастики.

Применяется при устройстве многослойных кровельных покрытий, для приклеивания и склеивания рулонных материалов.

Битумно-латексные мастики приготавливают, смешивая битумную и латексную эмульсии непосредственно перед нанесением на покрытие. Эмульсии смешивают при температуре не выше 40 °C в обычных мешалках. Мастику готовят следующих марок: ЭБЛ-Х-75, ЭБП-Х-85, ЭБП-Х-100. Приготовление состоит в подготовке битумного вяжущего, эмульгатора и стабилизатора и диспергировании вяжущего в воде в присутствии эмульгатора и стабилизатора.

В зависимости от уклона кровли и региона строительства применяют различные битумно-латексные мастики теплостойкостью 75-100 °C.

Битумно-латексно-кукерсольные мастики. Рулонные кровли на мастиках БЛК можно устраивать при температуре наружного воздуха до -20 °C. Кровельные материалы при этом должны быть отогреты в теплом помещении до температуры не ниже +5 °C. Мастики имеют высокие физико-механические показатели, покрытия водонепроницаемы, атмосферостойки и биостойки.

Мастика изол Г-М получается смешением битумно-резинового вяжущего с высокомолекулярным полиизолбутиленом, кумариновой смолой и наполнителем – асбестом и антисептиком. Мастики изол изготовляют горячие и холодные. В зависимости от назначения их подразделяют на кровельные, приклеивающие (для склеивания рулонных материалов в кровле и гидроизоляции), и гидроизоляционные.
