Самая короткая ветвь ведет к уборной. К ней обычно подключается унитаз, иногда писсуар и биде.

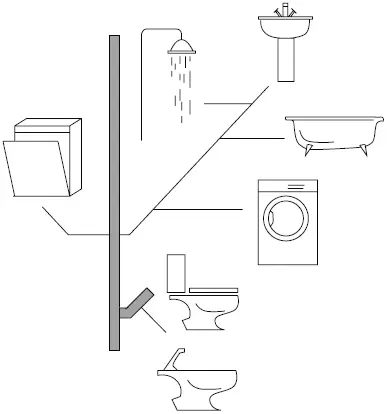

Схема стандартной квартирной канализации

Другая ветвь — кухонная, с подключением мойки, посудомоечной и стиральной машин.

Третья ветвь — для ванной. К ней подключаются раковина, ванна, душевая кабина, стиральная машина, если она расположена в ванной.

Таким образом, положение помещений, где стоят приборы, имеющие подключение к канализационной сети, связано с положением стояка и ответвлений от него.

В коттедже имеется больше возможностей для варьирования размещения приборов, ведь в проекте можно учесть нужное количество стояков и разместить их там, где нам нужно. Например, при каждой спальне можно при желании устроить душевую кабину

От главных магистральных линий ведут ответвления, к которым подключаются сантехнические устройства. Каждое ответвление заканчивается гидрозатвором (на схеме они обозначены буквами ГЗ), то есть сифоном, который обязателен при подключении сантехнических приборов и нужен для образования водяной пробки, не позволяющей запахам из канализации попадать в дом.

Принцип работы гидрозатвора

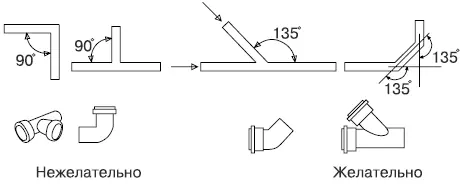

При прокладке канализации по квартире ни в коем случае нельзя допускать прямых углов в соединениях канализационных труб. Иначе неизбежны засоры, ведь сточные воды тормозятся перпендикулярной плоскостью. При необходимости поворота трубы на 90° нужно сделать два поворота на 45° (в результате получится угол поворота соединительных деталей 135°).

Повороты труб канализации

Для производства труб внутреннего трубопровода используются чугун, пластик, реже — керамика. Чугунные трубы нынче практически вышли из употребления, при капитальных ремонтах жилья их меняют на пластиковые. Последние бывают поливинилхлоридные, полипропиленовые или полиэтиленовые без существенных различий между ними.

Канализационные трубы стыкуют с помощью раструбных и муфтовых соединений. Чтобы включить в сеть стиральные либо посудомоечные машины, используется гибкая сантехническая подводка.

Монтаж чугунных труб осуществляется с помощью муфтовых и раструбных соединений.

Раструбное соединение — наиболее простое в исполнении. Конец одной трубы вставляется в расширение на конце другой. Раструб снабжен пазом для резинового кольца, служащего для герметичности соединения. С той же целью раструбное соединение укрепляется пенькой и замазывается цементом или битумом.

Муфтовое соединение канализационных труб выполняется аналогично с таким же соединением водопроводных труб.

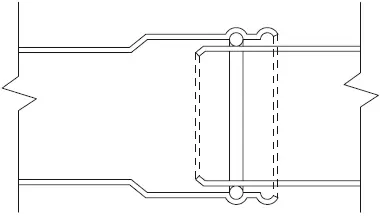

Пластиковые канализационные трубы монтируются при помощи раструбных соединений. На одном конце трубы имеется срез с фаской. На другом конце расположена муфта, внутри которой находится уплотнительное кольцо, которое плотно обхватывает конец внутренней трубы. Трубу нужно сперва вставить в соединительную муфту до упора, а потом выдвинуть на 1,5 см назад для образования зазора. Дело в том, что пластиковые трубы обладают большим коэффициентом теплового расширения, длина кончика трубы, вставленного в муфту, может увеличиться на несколько миллиметров, и, если не будет зазора, трубы просто перекосит.

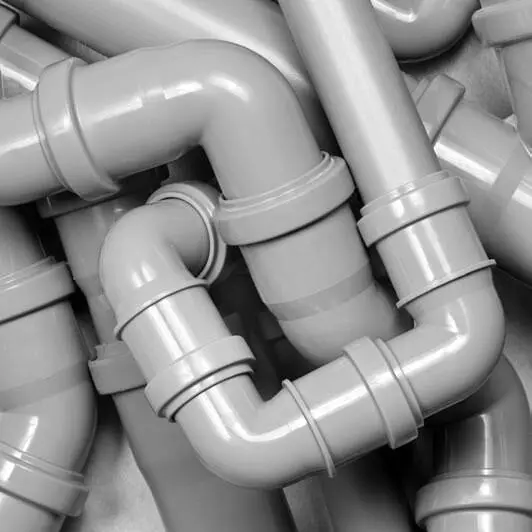

Существуют различные формы и виды фитингов канализационных труб.

Соединение пластиковых труб

Фитинги для канализации

Тройниковые фитинги удобны, например, для подсоединения стиральных или посудомоечных машин к раковинам.

В городских квартирах централизованная система водопровода, и проживающим в них не приходится идти на ухищрения, чтобы обеспечить свое жилище водой. Поэтому все работы в упомянутой системе сводятся к прокладке труб от стояка по квартире. Правда, иногда встречается вариант, когда даже в городском жилье нет централизованного горячего водоснабжения — в таком случае водопроводная система будет включать в себя еще и нагреватель воды (подробнее о котором написано в соответствующем разделе).
