Для устройства фундамента камина можно использовать бутовый камень, бутобетон, красный обожженный кирпич, бетонные блоки. Во влажных грунтах рекомендуется выполнять фундаменты только из бутового камня. В сухих грунтах для кладки фундамента лучше применять известковый раствор, который состоит из одной части извести и 1–3-х частей песка, точное соотношение зависит от влажности извести.

Работу по обустройству камина нужно начинать с определения площади и объема помещения, в котором предполагается устроить камин. Например, комната дачного домика имеет площадь 15 м, а высота помещения составляет 3,3–3,5 м. Объем помещения будет равняться 50 м 3.

В деле каминного строительства существуют определенные пропорции и зависимости, которые нужно четко соблюдать ради получения хорошего результата. Для таких объемов помещения площадь топочного отверстия камина должна относиться к площади помещения как 1:50–1:70, поэтому она составит 0,3 м 2.

Далее следует определить высоту и ширину топочного отверстия камина или портала топливника. Здесь также имеется определенная зависимость — для малого камина высота топочного отверстия должна относиться к ее ширине как 2:3.

Для рассматриваемого камина размеры портала составят соответственно 0,3 м 2— 44 × 67 см.

Глубина топливника камина должна быть в отношении с высотой портала 1:2–2:3. Этот размер необходимо обязательно соблюсти при сооружении камина, так как большая глубина снижает теплоотдачу в помещении, а меньшая ведет к задымлению.

В приводимом примере глубина топливника камина составит для сечения 0,3 м 2: 22–30 см.

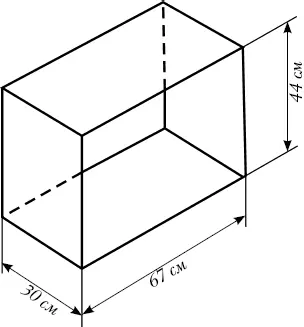

Таким образом, путем несложных расчетов можно определить габариты топочной части камина (рис. 15).

Рисунок 15.Расчетные габариты топочной части

Размеры дымового отверстия камина взаимосвязаны с величиной площади отверстия топочной части, дымовое отверстие должно быть меньше в 8–15 раз. Поэтому в данном примере они составят 0,03 м 2, а для кирпичной дымовой трубы эти размеры будут равняться 14 × 14 см.

Если предполагается сделать дымовую трубу камина с круглым дымоходом, то ее диаметр будет колебаться в пределах 8–14 см. Высота дымовой трубы в данном примере должна быть не менее 4–5 м.

Перед началом работы по кладке надо обязательно калибровать кирпич, откладывая изделия с большими отклонениями от стандартных размеров. Они могут существенно повредить качеству камина.

Устройство топки камина надо выполнить особым образом ради повышения ее лучшей теплоотражающей способности, соорудив внутренние стенки топки под углом. Боковые стенки желательно развернуть наружу, выполнив их стык с задней стенкой в виде тупого угла. Заднюю же стенку нужно несколько наклонить вперед, начиная с 1/3 ее высоты (рис. 16).

Рисунок 16.Устройство топки

Такая конструктивная особенность увеличивает параметры теплоизлучения, коэффициент полезного действия камина достигает 17 %.

Дымовую камеру, или дымосборник, нужно соорудить точно над топливником камина. Дымосборник — это пирамидное расширение нижней части дымохода, сюда попадают горячие газы из топливника. Кроме того, дымосборник предупреждает стремительное опускание по дымоходу потоков холодного воздуха. Собственно камеру и топливник должен разделять карниз, называемый перевал. Этот карниз необходим для предотвращения выноса сажи и искр из камина наружу, одновременно перевал предотвращает попадание дыма внутрь помещения. Здесь собирается сажа и копоть, при чистке дымохода их удаляют через люк в задней стене. Заслонка, которая расположена несколько ниже, предотвращает попадание сажи и копоти в помещение.

Уточнив принципиальные технические параметры камина, можно определить его общие габариты. Поскольку предполагается сооружать камин из кирпича, то все размеры следует привести к модулю кирпичной кладки, при этом нужно учитывать, что стандартный кирпич имеет размер 6,5 × 12 × 25 см, а шов кладки составляет около 0,5 см.

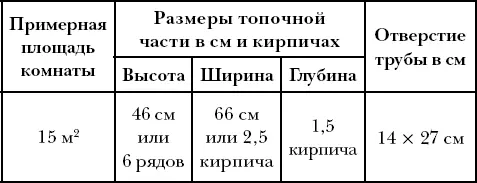

Все расчеты размеров топочной части камина можно свести в таблицу:
