Согреваясь, воздух всегда вбирает в себя воду, поскольку любая жидкость под действием температуры превращается в пар, насыщая собой атмосферу. Поэтому нагревающий воздух электрообогреватель косвенно увлажняет его.

Это специальные коврики, в которых очень тонкий нагревательный кабель упакован в крупноячеистую сетку с уже заданным шагом укладки. При производстве термических матов используют двужильный экранированный кабель, способный обеспечить безопасность и удобство монтажа (рис. 13).

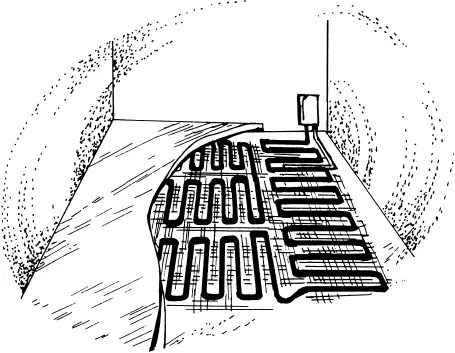

Рисунок 13.Теплые кабельные полы на сетке

Стандартная ширина термического мата составляет 50 см, длина может колебаться в пределах от 100 см до 30 м, примерная толщина — 2,8–8 мм.

Нагревательные маты производят:

• с одним токоподводящим проводом для подключения;

• с двумя токоподводящими проводами для подключения.

Нагревательная жила, выделяющая тепло, защищена изоляцией, экраном и дополнительными защитными оболочками. Двужильные нагревательные кабели предназначены для обогрева помещений, где человек пребывает более 8 ч в сутки. Теплый пол с таким кабелем оптимален для обогрева детской комнаты, спальни и кухни, он отличается предельно низким уровнем электромагнитных излучений.

Водяной теплый пол можно монтировать на стадии строительства дома, а также в готовом доме или квартире.

В новых зданиях с наливными бетонными полами система теплого водяного пола чем-то напоминает слоеный пирог, поскольку состоит из нескольких слоев:

• бетонная плита;

• слой гидроизоляции;

• слой звукоизоляции;

• слой теплоизоляции;

• специальная изолирующая пленка;

• разводка трубопровода;

• черновая бетонная стяжка;

• цементный слой для выравнивания пола;

• напольное покрытие.

В старых зданиях для устройства водяного пола можно использовать метод сухой прокладки, при котором отопительные трубы укладывают в изоляцию несущего слоя в специальных металлических пластинах, обеспечивающих равномерное распределение тепла.

Под деревянным перекрытием, смонтированным по балкам, можно установить теплый водяной пол, предварительно уложив черновой пол из доски, влагостойкой фанеры, древесно-стружечной плиты или цементно-стружечной плиты не менее 20 мм толщиной.

Для устройства теплых водяных полов представляют интерес трубы из полибутилена, эластичного и достаточно теплостойкого материала. Трубы из полибутилена, поставляемые фирмой-изготовителем в бухтах, можно легко уложить в конструкцию пола, поскольку они способны принимать любую сложную конфигурацию. При монтаже теплых водяных полов также применяют и гибкие металлопластиковые трубы.

Крепление труб в контурах можно осуществить, используя арматурную сетку, проволоку, крепежную ленту и монтажные скобы.

Система теплого водяного пола состоит из следующих частей:

• тепловыделяющий контур — трубы;

• узел управления;

• контур, подводящий теплоноситель к зонам обогрева, лучше всего в теплоизоляционной рубашке сечением 6–9 мм.

Но прежде всего нужно сделать точный расчет, поскольку по российским нормам средняя температура обогреваемого пола не может быть выше 26 °C. Поэтому надо тщательно рассчитать, будет ли достаточен объем тепла, который может дать водяной теплый пол в качестве основной системы отопления или же необходима дублирующая система.

Технология монтажа водяных теплых полов для бетонных строений состоит из следующих этапов:

• деление помещения на участки;

• укладка слоев гидроизоляции, звукоизоляции и теплоизоляции;

• укладка арматурной сетки;

• монтаж труб (контуров);

• опрессовка системы отопления и заливка бетонной стяжки;

• выполнение чистового покрытия.

Для начала всю площадь пола в помещении нужно разделить на участки (поля), их число зависит от площади и геометрии помещения. Максимальная площадь участка может составлять 40 м 2при отношении сторон не менее 1:2. Эти участки надо создавать по причине температурных расширений стяжки, которые приходится компенсировать во избежание ее растрескивания.

Далее на заранее очищенное основание уложить теплоизоляционный слой, который предназначен препятствовать тепловым потерям вниз — тепло должно идти только вверх, в обогреваемое помещение. Теплоизоляцию можно делать из любых материалов, предназначенных для этих целей. Чаще всего используют в качестве теплоизоляционного материала полистирол (пенопласт) и пеноплекс.
