Индукционные электрические котлы представляют собой наиболее сложную из всех видов электрических отопительных котлов конструкцию. Нагрев теплоносителя в таких котлах происходит за счет явления электромагнитной индукции, и сам котел состоит из двух контуров: магнитной системы и теплообменного устройства (Рис. 3.20).

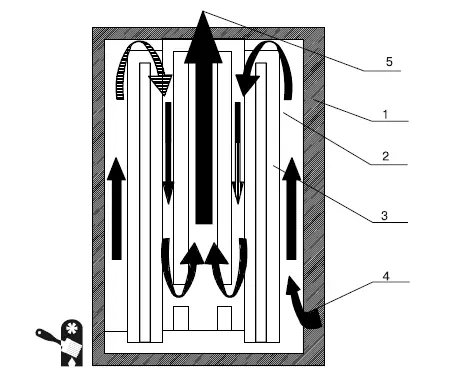

Рис. 3.20.Устройство индукционного электрического котла: 1 – металлический корпус; 2 – металлический лабиринт; 3 – катушка индуктивности; 4 – вход теплоносителя; 5 – выход теплоносителя

Внутри индукционной катушки находится нагреватель, представляющий собой металлический лабиринт, выполненный из бесшовных труб. При создании индукционной катушкой магнитного поля этот лабиринт разогревается, а теплоноситель, циркулирующий в системе (циркуляция осуществляется за счет насоса), нагревается в лабиринте.

Так же, как и в ТЭНовых котлах, в индукционных котлах теплоноситель не имеет прямого контакта с электроприборами, и такие котлы обладают высокой электробезопасностью. К плюсам индукционных котлов относится также малая инерция – они быстро выходят на рабочий режим (инерция индукционных котлов значительно ниже, чем, например, ТЭНовых). Индукционные котлы очень надежны, их надежность повышается за счет отсутствия нагревательных элементов. Они могут работать с любым теплоносителем. Немаловажным плюсом является и отсутствие разъемных соединений – в индукционных котлах невозможно возникновение течи. Еще один плюс: в таких котлах практически не образуется накипь.

А вот цена на индукционные электрические котлы не слишком радует: они стоят дороже, чем остальные виды электрических котлов. Кроме того, эти котлы обладают самыми большими габаритами и весом. Существуют также проблемы в устройстве плавного регулирования мощности.

Некоторые требования, предъявляемые к котлам, приведены в табл. 3.2, 3.3.

Таблица 3.2.

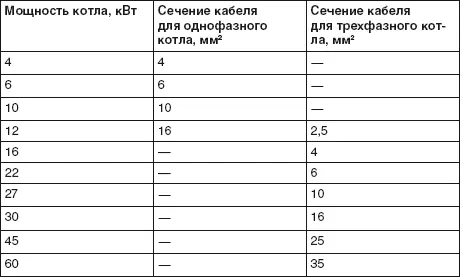

Требуемое сечение кабеля для электрокотла [8]

Таблица 3.3.

Допустимый ток предохранительных автоматов [9]

Относительно недавно появился еще один вариант отопительного оборудования: кавитационные теплогенераторы . Сам эффект кавитации известен более ста лет – образование «разрывов» в жидкости в результате местного (локального) понижения давления, то есть образование огромного количества воздушных пузырьков. Когда эти пузырьки «схлопываются», выделяется огромное количество энергии и жидкость нагревается.

Главным узлом кавитационного теплогенератора является кавитатор – именно там происходит образование пузырьков. Вода проходит через кавитатор, нагревается под воздействием кавитационных процессов, затем поступает в радиаторы, после прохождения воды через радиаторы температура снижается и цикл начинается заново (Рис. 3.21). КПД такого теплогенератора очень высок: от 90 до 400 %, при этом могут нагреваться большие объемы воды с　использованием минимальной мощности (именно кавитационные процессы создают сверхпроизводительность теплогенератора).

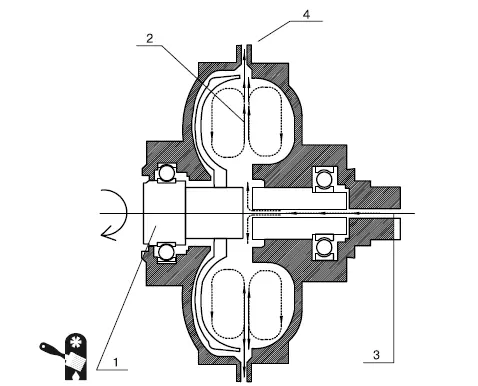

Рис. 3.21.Кавитационный теплогенератор: 1 – привод от электродвигателя; 2 – зона нагрева; 3 – вход теплоносителя; 4 – выход нагретого теплоносителя

С точки зрения продолжительности эксплуатации лучше, если кавитатор отделен от рабочей камеры устройства, создающего условия для возникновения кавитации. Например, в теплогенераторах роторного типа ротор непосредственно соприкасается с жидкостью (Рис. 3.22).

При этом процесс кавитации ведет к разрушению рабочей поверхности ротора, и несмотря на то, что теплогенераторы роторного типа эффективнее, срок их службы непродолжителен. Теплогенераторы, в которых процессы кавитации происходят в отдельной камере кавитатора, а насос является внешним устройством, обладают несколько меньшей эффективностью, зато гораздо более длительным сроком эксплуатации.

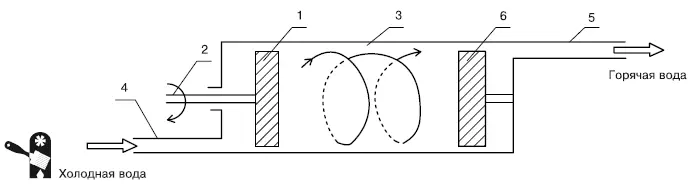

Рис. 3.22.Кавитатор роторного типа:1 – ротор; 2 – вал ротора; 3 – рабочая камера; 4 – входной патрубок рабочей камеры; 5 – выходной патрубок рабочей камеры; 6 – тормозное устройство
