К преимуществам проточных нагревателей можно отнести, прежде всего, их малые габариты. Самые компактные водонагреватели имеют размеры – 15x15x10 см, а более мощные модели – 30x30x15 см. Они легко монтируются на стене в ванной, большинство моделей с мощностью 3–6 кВт имеют в комплекте душевую или кухонную насадку.

Приборы мощностью 4–7 кВт способны обеспечить подачу 3–5 л теплой воды в минуту при температуре 30 °C. Для полноценного горячего водоснабжения необходимо установить стационарно проточный нагреватель с мощностью 18–20 кВт. Здесь напор горячей воды будет примерно таким же, как и от теплоцентрали. Установить такой прибор могут только мастера-водопроводчики при наличии места.

Среди недостатков проточных нагревателей специалисты отмечают то, что стандартная электропроводка просто не в состоянии обеспечить электричеством устройства достаточной мощности – порядка 20 кВт. Даже самый простой проточный нагреватель, который позволяет получить слабую струйку теплой воды, забирает из электрической сети мощность 5 кВт. Такая мощность в современной квартире есть только в одном месте – в розетке питания электроплиты. Общая квартирная сеть (настенные розетки) не позволяет включать приборы с мощностью более 2 кВт. Существует вариант с подводом отдельной проводки толстым проводом от распределительного щитка и смена счетчика.

Введенные в помещение провода подключаются к распределительному щитку, от которого провода идут к квартирному электросчетчику. С него начинается электросеть квартиры.

Однофазные счетчики устанавливаются на металлических щитках. Квартирные щитки служат для распределения и учета электрической энергии, а также защиты от перегрузок, токов короткого замыкания.

Щитки выпускаются с резьбовыми предохранителями или автоматическими выключателями типа АБ-25, устанавливаемыми в фазном и нулевом проводах. Квартирные щитки типа ЩК-13– ЩК-16 устанавливаются в нишах и выпускаются с вводными двухполюсными пакетными выключателями ПВ-2-25 и резьбовыми предохранителями типа Ц27 (ЩК-14, ЩК-16) или автоматическими выключателями типа АБ-25 (ЩК-13, ЩК-15). Щитки устанавливаются на стене и монтируются после устройства ввода и выполнения внутренней электропроводки.

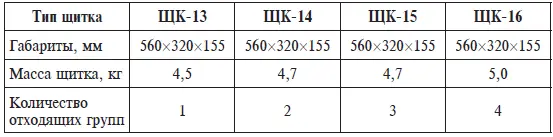

Технические данные квартирных щитков представлены в таблице 5.

Таблица 5

Сверху щитка нанесены четыре заводские наметки. Одну из наметок открывают для ввода проводов комнатной проводки. На два одножильных провода надевают изолированные трубки, окольцовывают и подключают к нижним зажимам предохранителей. Другие концы проводов выводят на лицевую панель через второе и четвертое отверстия в щитке для подключения к счетчику. Провода ввода выводят через первое (фазный провод) и третье (нулевой провод) отверстия.

Для учета электрической энергии, получаемой отдельными потребителями от электрической станции или отдаваемой электрической станцией в сеть, используют счетчики электрической энергии.

Счетчики бывают электродинамические, индукционные и электронные, однофазные и трехфазные, однотарифные и много-тарифные. Вводимые в квартиру электрические провода подсоединяются к входу счетчика. Выход электрического счетчика является началом внутренней квартирной электропроводки. Общий расход электрической энергии в квартире за определенный промежуток времени определяют с помощью электродинамических или индукционных счетчиков. Панель со счетчиком и предохранителями должна быть закреплена на высоте 1,3–1,7 м от уровня пола.

Подключение счетчика производится профессиональными электриками. Далее госповеритель устанавливает специальную пломбу на корпус счетчика, а представитель энергоснабжающей организации ставит пломбу на съемную крышку счетчика. Только после этого к счетчику можно подключать квартирную электропроводку.

Электродинамический счетчик . Обычный электродинамический счетчик содержит неподвижную токовую обмотку в виде катушек, изготовленных из толстой проволоки. Если включить электроприбор, то через катушки пройдет электрический ток, и вокруг катушек возникнет магнитное поле. Между указанными катушками находится якорь, состоящий обычно из трех и более катушек. Якорь вращается на оси, установленной в подпятниках. На якоре укреплен коллектор с металлическими щетками. При помощи коллектора происходит изменение направления тока в проводниках якоря, находящегося в магнитном поле, созданном неподвижными катушками. Назначение коллектора здесь такое же, как и у электродвигателя постоянного тока. Взаимодействие между собой магнитных полей неподвижных токовых катушек и обмотки якоря приводит к вращению якоря. На оси якоря укреплен алюминиевый диск, который вращается между полюсами постоянного магнита. При вращении диска в магнитном поле в нем возникают вихревые токи, тормозящие движение диска. Для недопущения самопроизвольного вращения диска на его оси укреплена небольшая стальная пластинка, которая притягивается к постоянному магниту и прекращает вращение диска.
