Владимир Онищенко - Справочник строительных материалов, а также изделий и оборудования для строительства и ремонта квартиры

Предохранение древесины от возгорания.Легкая возгораемость древесины – один из существенных ее недостатков. Предохранить древесину от возгорания можно конструктивными мерами: удалением от источников нагревания, применением прокладок из несгораемых материалов (бетона, кирпича и т. д.), покрытием слоем малотеплопроводного материала (асбестом, штукатуркой и т. п.) или обработкой огнезащитными веществами. Применяют два способа обработки покрытия: красками и антипиренами – специальными химическими веществами.

Огнезащитные краски по составу бывают силикатные, казеиновые, масляные и хлорвиниловые. Силикатные краски изготовляют на основе растворимого стекла, они обладают высокими огнезащитными свойствами. При окраске древесину покрывают слоем огнезащитной краски, которая сама по себе не горит, долго не разрушается от огня и плохо проводит тепло.

Антипирены представляют собой более надежное средство в борьбе с воспламеняемостью древесины. Они при высокой температуре либо плавятся, либо выделяют газы, препятствующие горению. Равномерно пропитанное антипиреном сухое дерево при высокой температуре не воспламеняется, а только тлеет. Лучшими огнезащитными свойствами обладают антипирены, содержащие соли аммония или борной и фосфорной кислот. Пропитку древесины антипиренами производят так же, как и пропитку водорастворимыми антисептиками, что дает лучшие результаты, чем покрытие ее огнезащитными красками.

Наиболее широко в строительстве используются хвойные породы. Древесина хвойных пород характеризуется резко выраженным очертанием годовых слоев.

Лиственные породы делятся на кольцесосудистые и рассеяннососудистые. Годовые слои у первой группы пород хорошо видны на всех разрезах. Крупные сосуды на поперечном разрезе собраны кольцом в весенней части годового слоя. Лиственные рассеяннососудистые породы характеризуются тем, что годовые слои их хорошо видны на поперечном разрезе и слабо на радиальном и тангетальном.

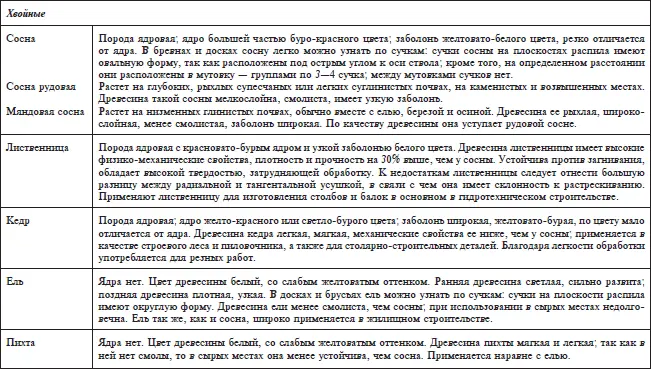

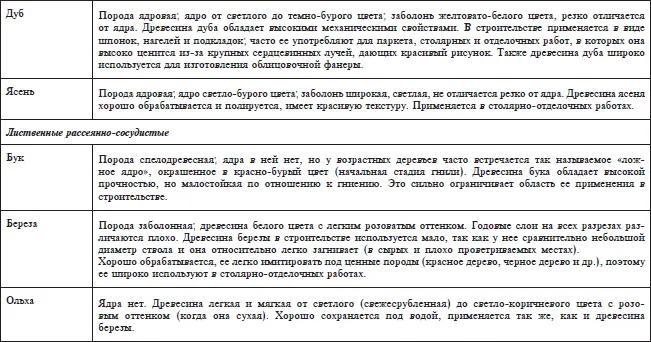

В таблице 1 приведены основные свойства наиболее распространенных хвойных и лиственных пород древесины.

Свежесрубленная древесина имеет влажность значительно большую, чем допускается при ее использовании. При быстром высыхании древесины возможно коробление и растрескивание. Поэтому перед использованием древесины в строительстве ее сушат, что предохраняет от загнивания, увеличивает прочность, уменьшает плотность и склонность к изменению формы и размеров. В настоящее время применяют следующие способы сушки древесины: воздушную (естественную), камерную, электросушку, сушку в горячих жидкостях. Основными являются воздушная и камерная сушки.

Воздушная сушка проводится на открытом воздухе, под навесом или в закрытых складах. Продолжительность сушки древесины с исходной влажностью 60 % до влажности 20 % в зависимости от времени года – 15–60 суток. Воздушная сушка требует больших площадей, зависит от климатических условий и времени года, не исключает загнивания древесины, а высушивание ее возможно только до воздушно-сухого состояния.

Камерную сушку осуществляют в специальных камерах-сушилках с помощью нагретого и увлажненного воздуха или топочных газов с температурой 40—105 °C. При камерной сушке соблюдается определенный режим, т. е. соотношение между температурой и влажностью воздуха. Нарушение режима сушки может привести к растрескиванию и короблению древесины, к увеличению брака и удлинению сроков сушки. Искусственная сушка не только сокращает сроки сушки, но позволяет высушивать изделия до влажности ниже 16 %, получать древесину высокого качества, без коробления и трещин. К недостаткам камерной сушки относится необходимость иметь специальное оборудование и помещение, а также значительный расход топлива, электроэнергии и рабочей силы.

В строительстве применяют следующие виды лесных материалов и изделий: лесоматериалы круглые (бревна), пиломатериалы и заготовки, изделия строганые погонажные, материалы для полов, плиты столярные, материалы для кровель, фанеру и столярные изделия. К деревянным конструкциям относятся: несущие конструкции, изготовляемые из естественной (неклееной) древесины; комплекты изделий и деталей для домов и клееные конструкции.
