Для устройства треугольных вырезов в косоурах для создания прямого лестничного марша применяют трафарет, чтобы ступени были расположены одинаково. В местах размещения забежных ступеней вырезы должны быть разными: с внутренней стороны меньше, с наружной – больше.

Для изготовления косоуров с вырезами под ступени нужна очень широкая прямая доска, поэтому в качестве альтернативы можно использовать крепления на «пеньки» или кобылки.

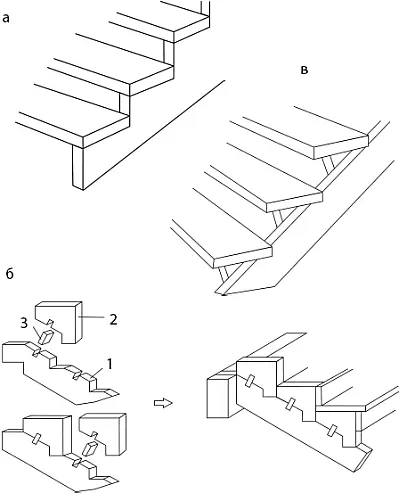

Рисунок 3.Способы установки ступеней на косоуры: а) в вырезы в самих косоурах; б) на кобылки (с дополнительными запилами в косоуре); в) с помощью «пеньков»; 1 – косоур; 2 – кобылка; 3 – шкант

Кобылка– дополнительный деревянный элемент для крепления ступеней по косоурам, имеющий примерно треугольную форму и устанавливаемый непосредственно на верхнюю кромку косоура. Кобылки крепят на косоуры с помощью шкантов и клея по заранее устроенным пазам в скрепляемых деревянных деталях. Чтобы крепление было более надежным, устраивают дополнительные запилы в косоурах, а кобылки в соответствии с этими запилами изготавливают не треугольной, а более сложной формы.

Пеньки– относительно вертикальные элементы для крепления ступеней на косоуры, имеющие сверху горизонтальные площадки небольшой площади. Сами пеньки закрепляют на косоурах с помощью метизов.

Лестница криволинейной формы может быть изготовлена на гнутоклееных косоурах. Такие элементы выполняют только специалисты в фирмах, имеющих необходимое оборудование.

Если косоур смонтирован из стальных элементов, деревянные ступени на нем можно установить несколькими способами, два из которых считаются основными.

Крепление ступеней по рамам применяют обычно в случае устройства лестницы по двум косоурам, а крепление с помощью пеньков – на лестницах с одним хребтовым косоуром. Для крепления деревянных элементов на металлические используют болты, которые утапливаются в плоскость материала и заделываются деревянными пробками.

Если использовать дерево для изготовления всех остальных элементов лестницы, то лестница на стальных косоурах будет практически неотличима от полностью деревянной конструкции.

В качестве косоура может выступать несущая стена, опирающаяся на свой фундамент. Для деревянных лестниц такой вариант применяют редко из-за необоснованных расходов (деревянную лестницу можно опереть на обычные косоуры с большим запасом прочности всей конструкции), но при желании можно использовать для опирания ступеней и специально возведенную стену. Такую стену называют подпорной. Ее возводят из мелких бетонных блоков, кирпича или монолитного железобетона.

Лестницы на косоурах имеют преимущество перед лестницами на тетивах в отношении экономии пространства. Дело в том, что опорные элемент находятся под ступенями, и сами ступени при равной общей ширине лестницы можно сделать шире, чем при использовании креплений на тетивах (либо, напротив, сузить лестницу за счет опорных элементов). Это может иметь решающее значение при устройстве лестницы в узком пространстве (например, между существующими стенами).

Тетива– несущий элемент лестницы, который удерживает ступени путем врезки их торца в тетиву. Для этого в тетиве проделывают пазы по размеру торца ступеней. Глубина пазов составляет 1,5–2 см.

Эта конструкция в целом схожа по принципам устройства с конструкцией на косоурах. Единственное (и главное) отличие – в том, что ступени находятся не над опорными элементами, а между них. Таким образом, лестница должна обязательно иметь две тетивы.

В некоторых случаях крепление на тетивах комбинируют с креплением на косоуры: например, с каждой стороны прижатой к стене лестницы устраивают свой способ опирания.

Преимущество тетивы перед косоуром – возможность скрыть боковой торец лестницы с профилем ступеней (если это необходимо из эстетических соображений).

Нижнее и верхнее опирание лестницы на тетивах устраивают точно такими же способами, как для лестницы на косоурах.

Если во время выполнения столярных работ была допущена ошибка в несколько миллиметров или обнаружена неровность поверхности одного из основных элементов, ситуацию можно исправить с помощью шлифования, подрезания и подпилов дерева в определенных местах.
