Рис. 104.Камин:

а — общий вид; б — план; в — разрез; г — дымоход; 1 — бронзовый лист; 2 — ниша под корзинкой; 3 — корзинка; 4 — задвижка; 5 — чистка, закрываемая герметической дверкой; 6 — газовый порог

Камин (рис. 104) состоит из топливника и дымовой трубы без дымоходов (оборотов). Внутри его делают согнутый в виде колена газовый порог (перевал, выступ, козырек, зуб), который препятствует вылетанию искр из трубы, не допускает перепада воздушных потоков, приводящих к дымлению и вылетанию сажи, собирания ее и попадания дождевой или снеговой воды. Газовый порог бывает ровным и лоткообразным. Часто на нем устанавливают противень, а против него чистку, закрываемую герметической дверкой. Ширина газового порога должна равняться ширине трубы, а его выступ быть на одной прямой с передней стенкой (показано пунктиром) или даже шире на 10–20 мм, что дает возможность полностью задерживать спадающую сажу. Если ширина порога у́же, то он не будет ее задерживать. При любых конструкциях газового порога он не должен сужать трубу, чем предупреждается дымление. Разрезы каминов и форма газовых порогов показаны на рисунке 105. Тяга дымовых газов слабая. Поэтому над некоторыми каминами устраивают колпаки или шахты, в которых предварительно собирается дым и из шахты он постепенно выходит по трубе наружу.

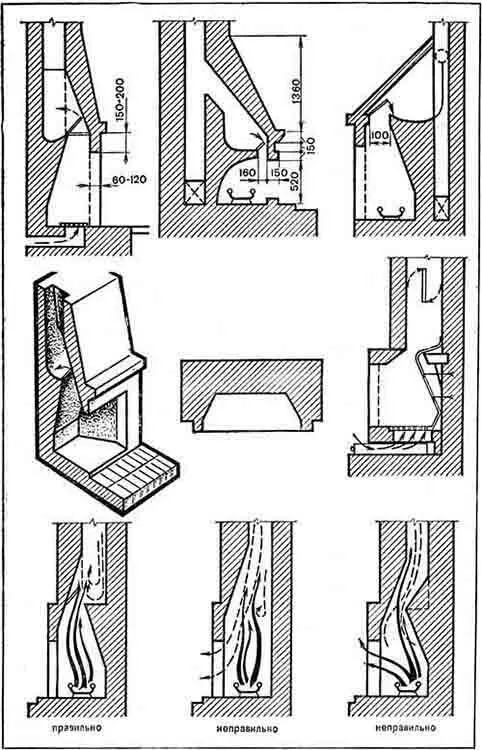

Рис. 105.Разрезы каминов и форма газовых порогов

Труба у неработающего камина всегда должна быть закрыта задвижкой или бараном (поворотной задвижкой). Это предохраняет от быстрого охлаждения.

Чем ровнее и глаже внутренние стенки топливника, тем больше выделяется тепла. Чтобы повысить его отдачу, заднюю и боковые стенки облицовывают листами из бронзы или нержавеющей стали. Чем чище листы, тем больше отдача тепла. Иногда листы делают съемными, которые периодически очищают от копоти и доводят до блеска.

Форма и размеры каминов, а также материалы для их устройства могут быть самыми разными. Для кладки применяют огнеупорный или обыкновенный кирпич, с футеровкой внутри топки огнеупорным. Толщина кирпичных стенок в полкирпича. Футеровку в металлических футлярах можно выполнить и в четверть кирпича. Камины можно класть из любых камней, кроме известняка и кремния, а также из жаростойкого бетона, керамики, металла.

Постоянные тяжелые камины устраивают на прочном фундаменте, более легкие — на прочном полу, а самые легкие иногда подвешивают к потолочным балкам. Имеются разборные камины из керамики или жаростойкого бетона. На рисунке 106 показаны конструкции каминов из различных материалов.

Рис. 106.Разновидности каминов:

а — металлические подвесные и напольные; б — металлические и керамические напольные; в — напольные из разных материалов

Необходимо помнить, что в процессе кладки надо строго соблюдать перевязку швов, оставляя их как можно тоньше.

Отделывают камины различно, но лучше всего облицовать их в процессе кладки гладкими или узорчатыми изразцами. Облицовка всевозможными керамическими плитками не практична, так как они быстро отваливаются. Поверхности можно оставить кирпичными, раскрасив их известковыми или меловыми (клеевыми) красками или раскрасив только одни швы. Оштукатуривают теми же растворами, что и печи.

Трубу желательно делать размером 1х1,5 кирпича.

Для улучшения тяги на трубы ставят различные дефлекторы и флюгарки, которые к тому же защитят от попадания в трубу дождя и снега и движущихся сверху потоков воздуха.

Камины располагают посредине комнаты у стены, в углу, около печи, с устройством для них отдельных труб или подключением их к существующим печным.

Легкие и разборные камины часто используют в холодное время года, на летний период их убирают.

При устройстве любого камина надо строго соблюдать противопожарные мероприятия. Ставя легкие камины на полу, прежде всего выполняют подушку или площадку из кирпича, уложенного в три ряда. Первый ряд кладут на пропитанный в глиняном растворе войлок, который закрывают кровельной сталью. Вместо кирпича можно использовать бетонные плиты, положенные также в два-три ряда по толщине и обязательно по войлоку и кровельной стали. Бетонную плиту можно поднять на 150–200 мм над уровнем пола на ножках (столбиках) из кирпича или бетона. Перед топливником кладут предтопочный лист из стального листа.
