Для прочного защемления свешивающихся опорных кирпичей из стенки кладку выводят выше перекрываемого ряда не менее четырех рядов. Вообще, чем больше выкладывается рядов, тем лучше, так как предупреждается опрокидывание перекрытия внутрь печи.

В процессе кладки приходится перекрывать топочные отверстия различными перемычками, так как запрещается опирать кирпичи на рамку дверки.

Топочное отверстие при ширине менее кирпича перекрывают так называемым кирпичом взамок, а если это отверстие шириной более одного кирпича, то перекрытие выполняют кирпичной клинчатой перемычкой (рис. 30, а, б ). Если перекрываемое отверстие большое, то приходится делать арочное перекрытие (рис. 30, в ).

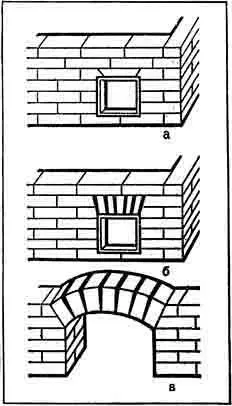

Рис. 30.Перекрытие проемов печей и топливников над топочными дверками:

а — кирпичной перемычкой взамок; б — кирпичной клинчатой перемычкой; в — аркой

Топливники комнатных и русских печей перекрывают только кирпичными сводами толщиной не менее полкирпича. Опираются своды на боковые стороны (стенки) топливника, у которого плоскости стесаны под определенным углом, называемым пятами. Свод должен также опираться на заднюю и переднюю стенки топливника.

Своды бывают высокие или крутые, плоские или пологие (рис. 31). Полуциркульный свод высокий и равен половине окружности.

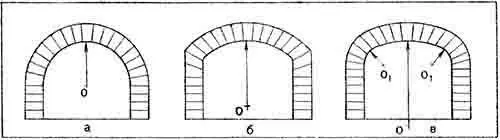

Рис. 31.Форма сводов:

а — полуциркульный; б — пологий; в — трехцентровый

Пологий свод менее крутой, но лучший из них трехцентровый. Он более пологий и лучше излучает тепло на под печи, что весьма важно для выпечки хлебобулочных изделий и варки различной пищи. Под от такого свода нагревается равномерно во всех точках. Имеются более пологие своды, применяемые в хлебопекарных печах.

Чем круче свод, тем он больше выдерживает нагрузку, то есть на печь накладывают большое количество различных продуктов для сушки, и наоборот.

Для выкладки правильного и прочного свода его следует выполнять по опалубке. Кирпичи свода должны прочно прилегать друг к другу и опираться на стенки топливника. Поэтому последний или верхний ряд стенок выкладывают из специально отесанного кирпича.

Чтобы получить кружала и шаблоны пят, надо вычертить свод нужной формы, но с таким расчетом, чтобы в нем уложилось нечетное количество рядов кладки.

Свод строят на листе бумаги, картона, фанеры или на двух досках — широкой и узкой, сбитых под прямым углом. Широкая доска должна быть на 30–50 мм больше высоты подъема свода.

Рассмотрим построение свода на двух досках. Это удобно тем, что на широкой доске остается форма кружала, которую следует только вырезать.

Сперва, посередине узкой доски проводят ось (обозначена пунктиром), но так, чтобы она пересекла и широкую доску. От нижней кромки широкой доски на расстоянии 30–50 мм проводят прямую линию А — Б и откладывают на ней ширину топливника, но так, чтобы ось была строго посредине. Края топливника метят буквами В и Г. На оси от линии А — Б отмеряют кверху стрелу подъема свода и обозначают ее буквой Д. После этого опытным путем подбирают центр О так, чтобы проводимая из него кривая, образующая свод, проходила через точки В и Г и верхнюю точку стрелы подъема свода.

Таким образом, получается форма кружала 1 и пяты 2, по которой в дальнейшем изготовляют шаблон для разметки пят на кирпиче и проверки его после тески (рис. 32).

Рис. 32.Построение кружала для свода и шаблона для пят:

а — построение кружала; б — кружало и шаблоны; 1 — кружало; 2 — шаблон пяты; 3 — шаблон для тески пят; 4 — проверка отесанного кирпича

Изготовив два кружала, можно приступить к устройству опалубки. В пролете свода устанавливают стойки, но не прямо на уложенные доски или под, а на клинья (по два под каждую стойку). Клиньями выравнивают опалубку, но они способствуют и более легкому удалению ее из топливника после кладки свода.

На стойки кладут прогоны, а на них кружала. На кружала укладывают доски, устраивая обшивку или настил. Их применяют узкими и слегка прибивают к кружалам. Сильно прибивать не следует, так как это затруднит разборку. Устроив опалубку, ее вторично проверяют и выравнивают, вынимая или подбивая клинья (рис. 33).
