Если при этом теплоотдача печи и будет немного выше, то в этом нет большой ошибки.

Следует напомнить, что в примере подбора печей по этой таблице опущена проверка на амплитуду колебания и другие данные.

Пример 4.Рассмотрим способ определения тепловых потерь и подбор печи для одноэтажного рубленого дома из бревен толщиной 25 см, с односторонней штукатуркой, деревянными перегородками, оштукатуренными с двух сторон, с полом, утепленным над подвалом, окном из двух остекленных переплетов (двойное остекление). Комната угловая площадью 9 кв. м. Внутренний размер комнаты: высота — 3 м, длина каждой стены — 3, ширина окна — 1, высота его — 1,7 м.

Удельные теплопотери на 1 кв. м поверхности, согласно данным таблицы, составят в данном случае: для деревянной стены рубленой толщиной 25 см, оштукатуренной в угловых помещениях, — 52 ккал/ч на 1 кв. м, для окна с двойным остеклением — 100 ккал/ч на 1 кв. м, для чердачного перекрытия (потолка) — 26 ккал/ч на 1 кв. м, для утепленного пола — 19 ккал/ч на 1 кв. м.

Охлаждающие поверхности:

наружные стены (две) (3,0+3,0)х3,0―1,7=16,3 кв. м.

пол 3,0х3,0=9,0 кв. м.

потолок 3,0х3,0=9,0 кв. м.

окно 1,0х1,7=1,7 кв. м.

Общие теплопотери комнаты составят, ккал/ч:

через наружные стены 16,3x52=848;

через пол 9,0х19,0=171;

через потолок 9,0х26=234;

через окно 1,7х100=170;

Всего 1423.

Для такого расхода тепла нужна печь с теплоотдачей 1500 ккал/ч или несколько большая. Может быть принята печь отопительная, прямоугольная оштукатуренная, размером 510х770 мм, с теплоотдачей при двух топках в сутки 1760 ккал/ч (см. соответствующий раздел). Если эта печь будет отстоять всеми своими стенками от стены или перегородки и они будут полностью отдавать тепло, то она несколько больше допустимых процентов, указанных в нормах. Когда одна стенка или будет выходить в другое помещение (комнату), или же иметь небольшую отступку от перегородки, то печь полностью отвечает расчету. Напоминаем, что у этой печи передняя и задняя стенки выделяют по 340 ккал/ч, а левая и правая — по 540 ккал/ч.

В процессе кладки кирпич приходится уменьшать в размерах или придавать какую-то форму, например клиновидную, для кладки свода или стесывать одну сторону для пят.

Бывает, что кирпич требует закругления для кладки дымовых каналов, что обеспечивает лучшее движение газов, улучшая тем самым работу печи. Колка и теска кирпича приобретаются практикой. Чем чище отесан кирпич, тем лучше.

Нормально обожженный кирпич колят без насечки, а прямо по намеченной линии. Слабо обожженный кирпич с волосяными трещинами требует насечки, по которой затем и выполняют колку.

Насечку делают по всему периметру раскалываемой части глубиной до 5 мм. Во время раскалывания кирпич берут поперек левой рукой, правой держат молоток или кирочку и наносят в нужное место достаточно сильный удар, чтобы расколоть его. При этом лезвие молотка или кирочки должно быть направлено под прямым углом по отношению к кирпичу или линии раскалывания. Косой удар часто приводит к произвольному раскалыванию. Кирпич раскалывается одним ударом или несколькими, нанося один удар сильнее другого, пока кирпич не расколется. Во время раскалывания кирпич держат или по середине линии, или за большую его часть. Правильное и неправильное раскалывание кирпича показано на рисунке 23, а, б . Раскалывание кирпича вдоль показано на рисунке 23, в . При теске кирпича его берут левой рукой, которая должна опираться на левую ногу, немного выше колена, нога находится в полусогнутом положении. Сторона отески повернута к лицу. Сперва выполняют грубую отеску более тупым концом с нанесением более сильных ударов инструментом, а затем острым концом наносят частые несильные удары (рис. 23, г ). Колка кирпича показана на рисунке 23, д .

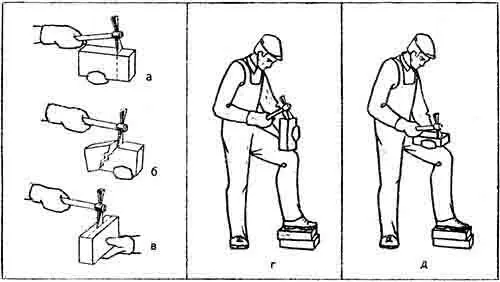

Рис. 23.Колка и теска кирпича:

а — правильная колка поперек; б — неправильная колка поперек; в — колка вдоль; г — рабочее положение при теске; д — рабочее положение при колка

Чтобы получить красивую кладку и ускорить работу, кирпич следует предварительно разложить по месту его нахождения с таким расчетом, чтобы шов между кирпичами был 3–5 мм.

В процессе кладки кирпичи поочередно или все сразу снимают, укладывают рядом, а затем по одному, смочив в воде, кладут на глиняном растворе на место.
