Шаг несущих деревянных стропильных конструкций принят 0,8–1,3 м. В целях обеспечения пожаробезопасности, нужно использовать минераловатные плиты толщиной 100 мм и гипсокартон толщиной по 12,5 мм.

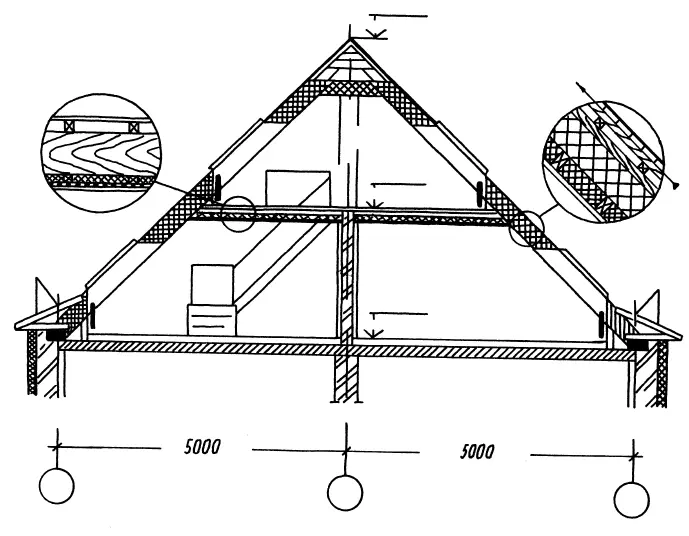

(Рис. 40) Схема устройства двухъярусного мансардного этажа: 1 – кровельное покрытие и гидроизоляция; 2– сплошная обрешетка покрытия; 3 – контробрешетка; 4 – обрешетка; 5 – ветрозащита; 6 – утеплитель минераловатный; 7, 13 – пароизоляция; 8, 14 – облицовка; 9 – половая доска; – лаги; 11 – балка перекрытия; 12 – звукоизоляция минераловатная.
(Рис. 41) Схема каркаса мансардных блоков: 1 – стропильная ферма; 2 – коньковый прогон; 3 – обрешетка; 4 – монолитный пояс-рама.
Конструкция мансарды устанавливается в проектное положение в виде объемных блоков (Рис. 41). Основу блока составляют металлодеревянные стропильные фермы из элементов полной заводской готовности. Его геометрическая неизменяемость и жесткость на период монтажа и эксплуатации обеспечивается обрешеткой и коньковым прогоном. Нижняя часть стропильных ног фиксируется в опорных узлах, расположенных на монолитном железобетонном поясе-раме. Количество ферм (3–4 шт.) и соответственно длина блока (2,4–3,5 м) зависят от проектного места его установки. В монтажном состоянии коньковый прогон (двутавр широкополочный h=200 мм) играет роль траверсы мансардного блока и фиксируется с помощью болтов. После установки блоков под коньковые прогоны подводятся опоры в виде кирпичных стоек сечением 380x380 мм или стоек другой конструкции.
Обрешетка представляет собой бруски 50x50 мм. Места проемов под светопрозрачные конструкции подготавливаются во время сборки блока. Расчетная масса мансардного блока при монтаже составляет 1,2–1,5 тонны. Процесс возведения мансарды с применением объемных блоков можно разделить на три самостоятельных этапа. Первый этап начинается с подготовки строительной площадки и создания условий для безопасного ведения работ, а именно: устройство выносных консольных подмостей и крытых входных тамбуров. Для подачи строительных материалов с торца здания устанавливается строительный подъемник. Монолитный пояс-рама устраивается до полной разборки существующей кровли, поэтому перед разборкой карнизной части кровли и стены необходимо стропильную конструкцию преобразовать в жесткую пространственную металлодеревянную систему. Для удаления атмосферных осадков при устройстве монолитного пояса-рамы необходимо предусмотреть технологические отверстия. Работы ведутся захватками, равными размерам замкнутого контура монолитного пояса-рамы.
Второй этап состоит из сборки и монтажа объемных мансардных блоков. Третий этап – завершающий, – состоит из работ по устройству кровли и внутренних работ. Для защиты верхнего жилого этажа от атмосферных осадков установленные в проектное положение конструкции укрываются высокопрочной полиэтиленовой пленкой. После этого разбираются старые стропильные конструкции и возводятся внутренние кирпичные стены и стойки.
Теплоизоляция мансарды
Потолок будущей мансарды в самом высоком месте был не ниже 2,5 м. При строительных работах на обрешетку крыши обязательно нужно положить подкровельную гидроизоляцию. Иначе после того, как кровля будет смонтирована, без ее демонтажа мансарду гидроизоляцией уже не укроешь. Гидроизолирующие материалы (рубероид, гидроизол и т. д.) крепят к обрешетке брусками толщиной не менее 50 мм. Таким образом, после монтажа кровли между нею и гидроизоляцией образуется вентилируемый зазор.
В качестве обрешетки можно использовать так называемые вентилируемые прогоны. Этот горячеоцинкованный профиль (высота – 32 мм, ширина. – 4550 мм) выпускается в виде реек длиной 2, 4 и 6 м. Форма профиля делает его достаточно прочным, а перфорация улучшает вентилирующий эффект, позволяющий удалять конденсат из-под кровли.
Традиционное расположение зон утепления ограждающих конструкций мансарды таково:
– фронтоны;
– вертикальные участки на низких стенках мансарды (до 1,2 м), если стенки предусмотрены;
– горизонтальные участки на чердачном перекрытии;
– наклонные участки, повторяющие уклон кровли.
Утепленная крыша мансарды состоит из нескольких слоев:
