Галина Серикова - Справочник мастера столярно-плотничных работ

Гвозди при изготовлении дощатых полов сначала вбивают в крайние лаги, а потом – в промежуточные. При укладке последней доски ее прижимают клином и вбивают гвоздь прямо в зону плинтуса, который затем его и замаскирует.

Шпунтованные доски обычно имеют ширину от 68 до 138 мм, а толщина составляет 28 и 36 мм. У них отсутствует выемка с нижней стороны, поэтому их сложнее использовать: при наличии даже малейшей неровности их невозможно качественно уложить и приходится пристругивать поверхности.

У шпунтованной доски острогана лицевая сторона, а с кромок сняты фальцы. Шпунты могут иметь шипы (гребни) разной формы: прямую, треугольную (сегментную) и трапециевидную (так называемый ласточкин хвост). Кроме того, шпунты могут соединяться на рейку, если пазы выбраны с обеих сторон. Благодаря таким особенностям полы из шпунтованных досок получаются очень плотными, хотя и более трудоемкими в работе.

Завершающей операцией является установка плинтусов, которые выкладывают, начиная с одного из углов, выполняя по углам соединение «на ус». Чтобы отпилить их под углом в 45°, применяют стусло. Плинтус прибивают либо к полу, либо к стене, куда предварительно вставлены деревянные пробки (как это сделать, описано далее). Шляпки гвоздей не должны быть видны, поэтому их утапливают и шпатлюют.

Перед проведением работ по устройству полов места соединения обрезных досок нужно отделать с помощью фуганка. Их кладут так, чтобы годичные кольца близлежащих досок были направлены в разные стороны.

Дальнейшая отделка заключается в окрашивании или лакировании дощатого покрытия. Прежде чем окрашивать дощатый пол, его покрывают олифой, представляющей собой связующий материал для масляных красок.

Натуральная олифа производится на основе растительного масла с добавлением марганцово-свинцово-кобальтового сиккатива. По своим характеристикам к ней приближается оксидированная олифа (оксоль), после нанесения которой на поверхности остается прочная пленка. Не менее качественными являются пентафталевая и глифталевая олифы, произведенные на основе алкидной смолы. Хотя они практически не содержат растительных масел, по качеству они не хуже натурального средства.

Всегда можно проверить качество олифы простым способом. Достаточно нанести ее на стекло и поставить его под углом в 45°. Если образовавшаяся пленка сразу будет однородной и прозрачной, а через 12 ч на ней будет отпечатываться палец, значит, это качественное средство. Если пленка покрылась трещинами, то это и вовсе не олифа, а канифольный лак. Олифа, не высохшая за 20 ч, содержит в своем составе минеральные масла и непригодна для использования.

После того как олифа, нанесенная кистью на поверхность дощатого настила, просохнет, полы покрывают краской, например масляной, состоящей из пигментов, затертых на олифе. Различаются густотертые и готовые к использованию краски. При хранении они могут загустеть. Чтобы используемое средство имело соответствующую консистенцию, его разводят уайт-спиритом, скипидаром и пр.

Масляные краски характеризуются высокой износоустойчивостью и различаются по укрывистости (табл. 11).

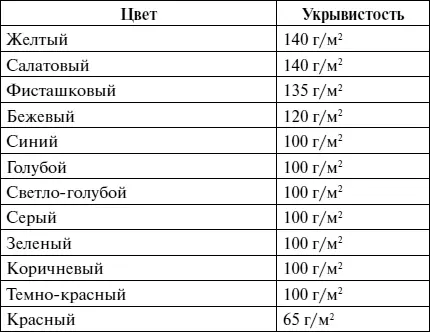

Таблица 11

Масляные краски следует проверить на высыхание. Если приобретена готовая к применению краска, ее просто наносят на поверхность фанеры или доски пятном размером не более ладони и тонко растирают. Апробация густотертой краски несколько иная – наносят 3 пятна: краску, олифу и краску, разведенную олифой. Образцы оставляют на двое суток. По истечении этого времени проверяют, не прилипает ли краска к рукам. По этому признаку определяют, качественное ли средство. Если все в порядке, приступают к окрашиванию. Если качество краски вас не устроило, лучше приобрести другую.

Окрашивая пол, следят за тем, чтобы слой наносимой краски был тонким, тщательно растертым. Это продиктовано тем, что толстый слой не только долго сохнет, но и покрывается пузырями, потеками, а также может морщиниться. При этом расход краски возрастает, а качество покрытия не улучшается. Предпочтительнее нанести 2 тонких слоя, чем 1 толстый. Расход краски на 2 слоя составляет примерно 200–300 г/м 2, на 3 слоя – 250–280 г/м 2.
