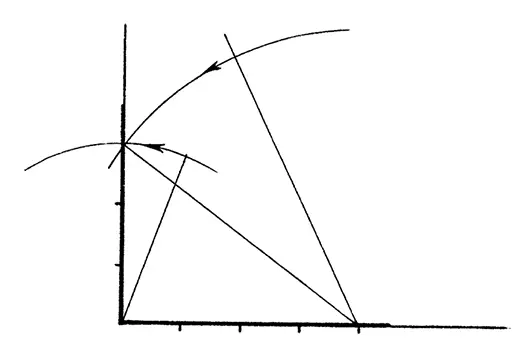

Рис. 28. Установление прямого угла в обноске с использованием метода египетского треугольника

После окончания разбивки осей в горизонтальном направлении нужно правильно определить местоположение вертикальных линий. Для этого лучше всего применить нивелир. Выкапывание траншеи под фундамент следует производить только после завершения сооружения обноски, определения месторасположения осей и вспомогательных отметок. В том случае, если на площадке, где ведется строительство, отмечается высокий уровень подземных вод, то необходимо понизить его, используя специальные насосы или системы дренажа.

В случае неглубокого заложения фундамента на непучинистых почвах траншею лучше всего выкапывать вручную. При этом рекомендуется сооружать вертикальные грунтовые стенки, которые будут служить в качестве опалубки.

Для того чтобы избежать осыпания грунта и разрушения стенок траншеи и котлована, можно укрепить их с помощью металлических или деревянных арматур или откосов. На участках с сильно влажной почвой фундамент рекомендуется закладывать на глубину не более 0,25 м, а на площадках с умеренно влажным грунтом – на глубину от 0,5 до 0,75 м. Землю из выемки лучше всего складывать не ближе чем на 0,5 м от края траншеи или котлована. Для того чтобы предотвратить попадание и скопление дождевой воды, на дне нужно соорудить водоотвод. Закладку фундамента рекомендуется проводить непосредственно после окончания подготовительных и землеройных работ.

Известно три основных типа фундамента: ленточные, столбчатые и подвижные плиточные.

Ленточный фундамент (рис. 29). Это монолитная конструкция, которая имеет одинаковую ширину и высоту. Высота сооружения может варьироваться только при условии, если строительство ведется на площадке с уклоном. Фундаменты такого типа целесообразно устанавливать на слабых почвах под тяжелые постройки, выложенные из камня или железобетона. К тому же ленточные фундаменты предпочтительнее в том случае, если планируется закладывать их на незначительную глубину.

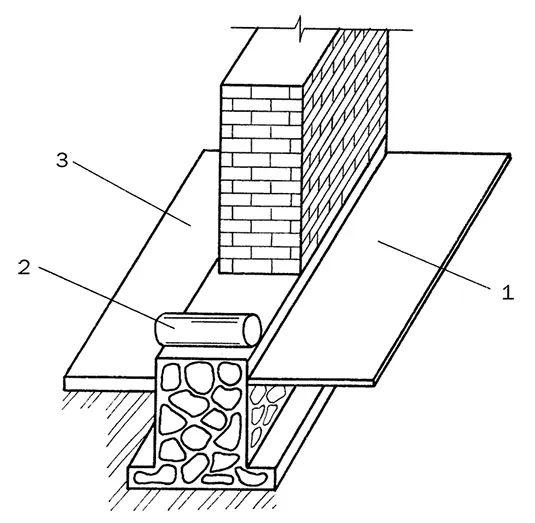

Рис. 29. Ленточный фундамент: 1 – постель из раствора; 2 – слой гидроизоляции; 3 – отмостка

Столбчатый фундамент. Конструкция фундаментов такого типа складывается из вертикально установленных столбов, которые, как правило, располагают в углах будущей постройки. В некоторых случаях для придания сооружению особой прочности столбы размещают и в средней части площадки, предназначенной для возведения строения. С теми же целями отдельные столбы иногда соединяют поперечными перекладинами – ростверками. Это придает конструкции монолитность и большую устойчивость. Подобные фундаменты целесообразно сооружать на площадках, имеющих уклон, а также на пучинистых, слабых грунтах.

Подвижные плиточные фундаменты. Конструкция фундаментов такого типа – решетчатая или цельная плита (рис. 30), которая является основанием для всей будущей постройки. Для придания ей прочности и устойчивости подобные плиты имеют ребра жесткости, изготовленные из железобетона. Чаще всего подобные фундаменты возводят на слабых, пучинистых грунтах для облегченных небольших по площади душей и туалетов.

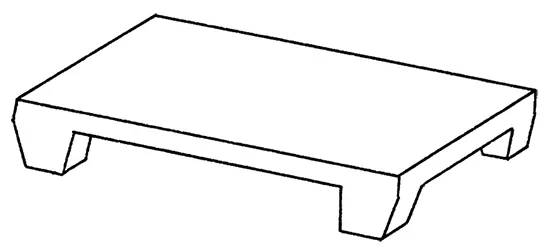

Рис. 30. Подвижный плиточный фундамент

В зависимости от того, какой материал использован для сооружения, фундаменты можно условно разделить на несколько групп: песчаные, бетонные, железобетонные, бутовые и кирпичные. При ведении строительных работ на твердых, непучинистых почвах целесообразно возвести песчаный фундамент. Кроме того, он считается менее трудоемким при сооружении и самым дешевым в сравнении с другими типами фундаментов. Материалом для строительства в данном случае может служить только крупнозернистый песок. Сначала на дно вырытой траншеи слоями высыпают песок. Толщина каждого слоя не должна превышать 10–15 см. Песчаные слои увлажняют и утрамбовывают. Поверх последнего слоя кладут битый кирпич, щебень или гравий, скрепляя фундамент песчано-цементным раствором.

В том случае, если для устройства фундамента используется бетон или железобетон, предварительно необходимо установить границы сооружения посредством изготовления опалубки. Для этого, используя доски, толщина которых не превышает 20–25 мм, нужно сделать щиты. Ширина каждого такого щита определяется высотой будущего фундамента: она на 50–100 мм выше уровня его верхнего края. Затем щиты следует прикрепить к вертикально установленным стержням (рис. 31).
