Соберите кресло и диван с помощью резьбовых пар – винтов М5 или М6 и резьбовых втулок. Для последних в торцах верхней поперечины и поперечных царгах высверлите гнезда, в которые вкрутите втулки (фрагмент на рис. 14, а ). Боковые царги соедините с ножками посредством дубовых шкантов ∅8 мм. Такими же шкантами соедините боковые царги с рамой сиденья.

Диван делается так же, как и кресло, за исключением того, что ширина его должна быть в 2–2,5 раза больше.

Удачным дополнением к гарнитуру будет оригинальный стол. Конструкция его очень проста (рис. 14, в ), размеры 1500 × 500 × 500 мм. Главное отличие от прочих подобных изделий – в выступающих за габариты столешницы П-образных скругленных в углах ножках. Здесь очень важно качественно (без зазоров) выполнить угловые и торцевые соединения на шипах. Заранее выпиливать скругленные шипы нет надобности – ножки с верхними царгами соберите на обычный прямой шип, а после затвердевания клея скруглите. Скругленные углы и ребра деталей стола, кресел и дивана будут смотреться очень изящно, если их выполнить одним радиусом с помощью фрезерной машинки с радиусной концевой фрезой. Нижние царги соедините с ножками на прямой глухой шип тоже на клею.

До сборки все детали зачистите и отшлифуйте, а готовый стол – покройте лаком или отполируйте. В завершение работ изготовьте из плотного поролона подушки для кресел и дивана, склеивая их из отдельных кусков. Поролоновые подушки обтяните плотной обивочной тканью. Теперь можно приглашать гостей и хвастать новым гарнитуром.

Наверняка этот комод с шестью ящиками, в котором сочетаются стиль и практичность, станет фамильной ценностью (рис. 15, а ).

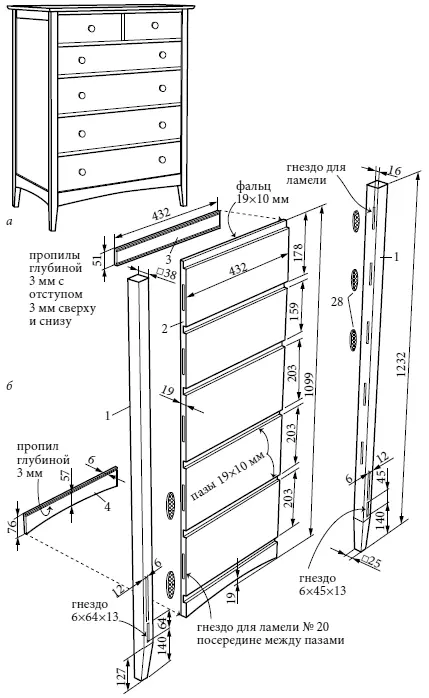

Рис. 15. Комод:

а – общий вид; б – сборка боковины;

1 – ножки; 2 – боковые панели; 3 – верхние боковые планки; 4 – нижние боковые планки; 28 – ламели № 20

Его прелесть частично объясняется простотой конструкции. Большинство деталей, даже выдвижные ящики, можно сделать, используя только пильный станок. Габаритные размеры комода: ширина – 997 мм; глубина – 540 мм; высота – 1250 мм. Чтобы его построить, понадобятся вишневые доски толщиной 38; 19 и 6 мм; мягкий клен – 19; 12 и 6 мм; вишневая фанера – 19 мм; березовая фанера – 6 мм.

Если вы решили приступить к изготовлению этой замечательной мебели, начните работу с боковых стенок. По размерам, указанным в «Списке материалов и деталей», выпилите четыре заготовки ножек [1]. Их можно сделать из цельной доски или склеить из более тонких планок. На верхнем торце укажите положение каждой из них (например, «ПЛ» для передней левой).

Разметьте на нижних концах ножек сужения (рис. 15, б ). Внешние грани ножек остаются прямыми. Выпилите сужения на двух внутренних гранях, используя пильный станок. Но для того чтобы аккуратно пропилить сужения на длинной ножке, не стоит орудовать только одной заготовкой. Возьмите доску с ровными гранями длиной, примерно равной ножке. Прикрепите к ней прочно заготовку под нужным углом и подавайте на станок всю сборку. Дополнительная доска будет ровно двигаться вдоль параллельного упора станка, подавая под углом деталь на пильный диск. После этого отшлифуйте полученные поверхности, чтобы удалить следы от зубьев пилы.

Разметьте на заготовках ножек гнезда для передней [6] и задней [7] царг. Выберите гнезда с помощью фрезера или вручную. В последнем случае просверлите отверстия диаметром 6 мм и глубиной 13 мм у концов каждого гнезда. Затем просверлите между ними несколько отверстий с равными интервалами. Стамесками шириной 6 и 18 мм выровняйте стенки гнезд и зачистите углы.

Выпилите по указанным размерам боковые панели [2]. Можно сначала грубо раскроить материал циркулярной пилой, а затем обработать до точных размеров на пильном станке.

Установите в пильный станок пазовый диск толщиной 19 мм так, чтобы он выступал над столом на 10 мм. Выпилите пять пазов и фальц на внутренних сторонах боковых панелей.

Разметьте дугу на нижнем крае каждой боковой панели в соответствии с рис. 15, б . Для этого отметьте верхнюю точку дуги и проведите линию через нее и крайние точки нижней стороны боковых стенок с помощью простейшего лекала – гибкой тонкой рейки или металлической линейки. Ленточной пилой или электролобзиком выпилите дуги, оставив небольшой припуск, и отшлифуйте до линии контура.
