В качестве альтернативной системы можно рассматривать электрическое отопление. Оно реализуется в разнообразных отопительных приборах, которые производит современная промышленность (вряд ли их можно рассматривать в качестве основного отопления, по крайней мере в России). К ним относятся теплоаккумулирующие электронагреватели (рис. 60). Для накопления тепла используют твердый огнеупорный материал — магнезитовый кирпич. Будучи включенным ночью, он нагревается с помощью тенов до 600–650 °C, а днем отдает тепло окружающему воздуху. Он оснащен вентилятором, под действием которого воздух проникает сквозь кладку. Расчетное время аккумулирования тепла — 8 ч. Агрегат изготавливают в четырех типоразмерах, теплопроизводительность которых составляет 42, 77, 117 и 160 МДж/ч.

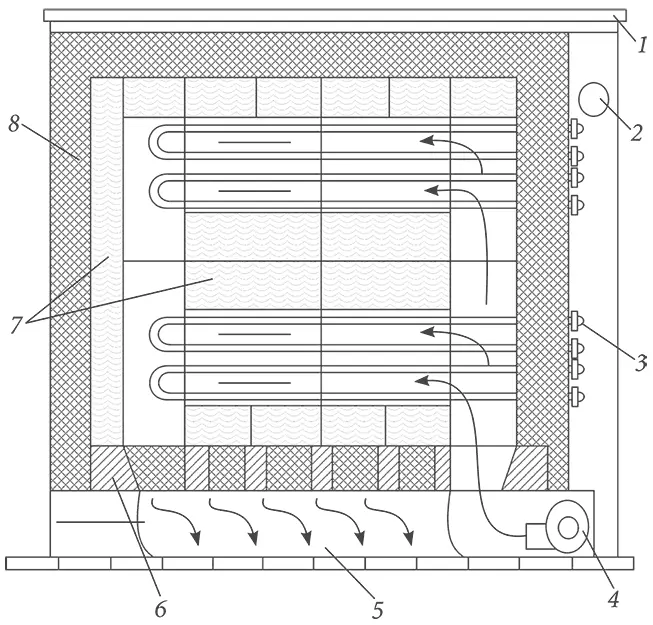

Рисунок 60. Схема устройства теплоаккумулирующего электронагревателя: 1) плита из синтетического материала; 2) выключатель и термостат; 3) электронагреватели; 4) вентилятор; 5) отверстие для выброса нагретого воздуха; 6) изоляционный кирпич; 7) магнезитовый кирпич; 8) теплоизоляция

Недавно на отечественном рынке появились инфракрасные обогреватели (рис. 61). Он представляет собой стальной прибор прямоугольной формы. На стороне, ориентированной в сторону пола, установлена отражающая пластина, изготовленная из высокопрочного анодированного алюминия, в которой находится нагревательный элемент, тэн или спираль.

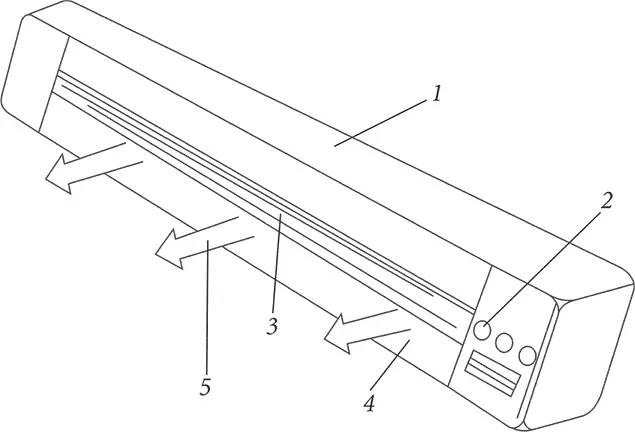

Рисунок 61. Инфракрасный обогреватель: 1) корпус; 2) регуляторы температурного режима; 3) излучатель; 4) отражающий слой; 5) направление лучей

Инфракрасные панели испускают длинноволновые лучи, которые напоминают солнечные. Они нагревают только те поверхности и предметы, которые оказываются в зоне их действия, а те, в свою очередь, сообщают вторичное тепло воздуху. Это означает, что лучистая энергия не растрачивается на нагревание воздуха вообще. Даже при низкой температуре воздуха в помещении под этими лучами можно чувствовать себя комфортно. При этом отсутствуют и конвекционные потоки, поэтому в воздух не поднимается пыль и пр. Инфракрасные панели экологичны и не сжигают кислород. КПД инфракрасных панелей составляет 90 %. Среди других достоинств этого способа отопления надо отметить:

♦ мобильность и компактность системы;

♦ пожаробезопасность прибора;

♦ отсутствие шума при работе;

♦ легкость обслуживания и монтажа;

♦ долговечность.

Обогрев помещений посредством устройства системы «теплый пол» — сравнительно новый источник тепла для дома. Технология их устройства представлена в двух вариантах.

1. Водоциркуляционная система может выполняться прокладкой труб двумя способами (рис. 62):

♦ в виде змеевика. В данной системе возникает большая разность температур теплоносителя в начале и в конце системы, отдача тепла полом совершается дифференцированно. Это находит применение для увеличения теплоотдачи в конкретных местах, в частности вдоль наружных стен;

♦ в виде двойного червяка, отличающая от преды дущей равномерностью отдачи тепла по всей поверхности, что достигается размещением в непосредственной близости подающей трубы с теплоносителем, нагретым до высоких значений, с обратной трубой, содержащей охлажденную воду. Этот способ укладки труб более простой, так как предполагает изгиб труб под углом 90° (описанный выше — 180°).

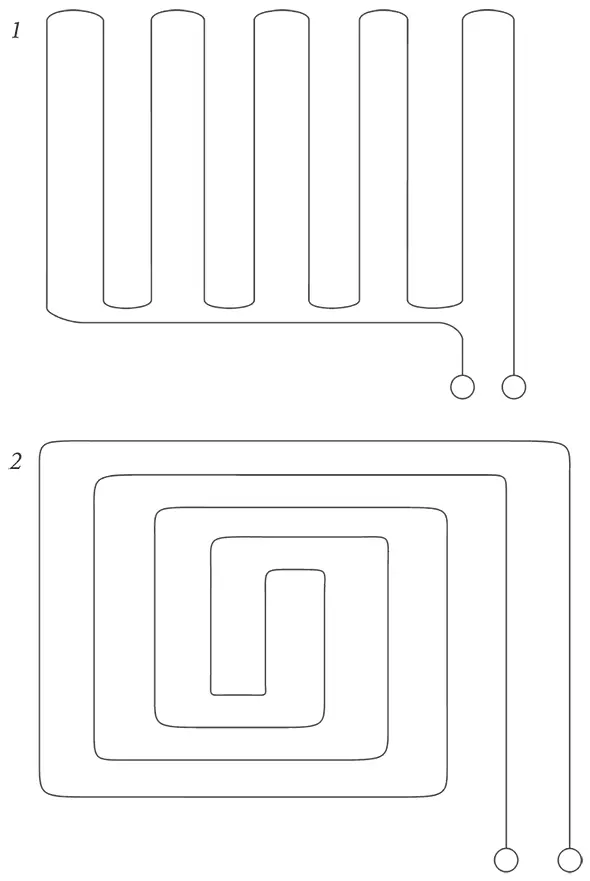

Рисунок 62. Схема прокладки труб в водоциркуляционной системе: 1) змеевик; 2) двойной червяк

Прокладку труб осуществляют мокрым и сухим способами. При первом трубы покрывают бетонной стяжкой, при втором трубы помещают в изоляционный материал (для этого изготавливают элементы в виде панелей, которые легко монтируются) под бесшовным полом.

2. Система напольного кабельного обогрева — это электрокабель, разрезанный на секции и уложенный под половым покрытием непосредственно в бетонной стяжке (рис. 63), иногда кабель прокладывают по стене под штукатуркой или под керамической плиткой.

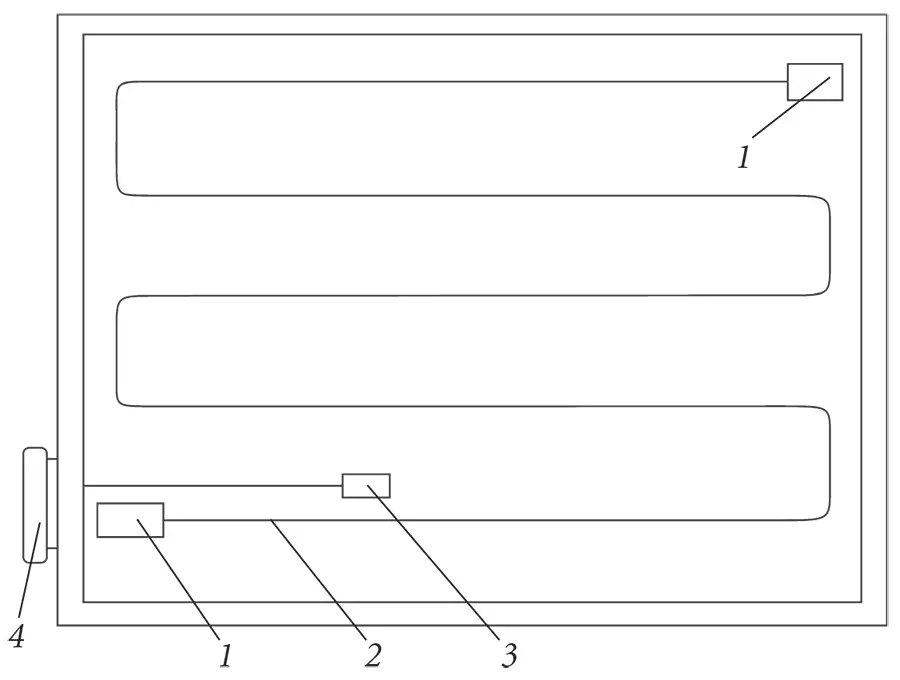

Рисунок 63. Схема укладки нагревательного кабеля: 1) соединительная муфта; 2) кабель; 3) датчик температуры; 4) терморегулятор
