Чтобы сделать кладку максимально прочной, рамы скрепляют анкерами или арматурными стержнями диаметром не менее 15 мм, концы которых имеют резьбу длиной 150 мм, а также шайбами и гайками. Для установки металлического крепежа в рамах просверливают отверстия: в нижней и верхней по 6 шт., в промежуточных — 12 шт. (здесь необходимо вспомнить школьный курс геометрии, чтобы разделить окружность на 6 и 12 частей соответственно), причем отверстия в разных рамах должны совпадать. В таких случаях прибегают к пакетному методу, при котором детали помещают друг на друга и сверлят одновременно.

Поскольку предполагается использовать колодезную воду не только для полива огорода, но и для питья, то нельзя при его строительстве использовать низкосортный цемент, ствол из которого размоется и начнет пропускать грунтовые воды. Подойдет портландцемент М500.

После осуществления всех подготовительных работ приступают к монтажу рам. На анкер до упора накручивают гайку, надевают шайбу, вставляют в отверстие в нижней раме, надевают шайбу, закручивают гайку и повторяют эту операцию еще 5 раз. Точно так же действуют, соединяя основную раму с очередной промежуточной и т. д. В результате должна получиться конструкция, как на рисунке 11;

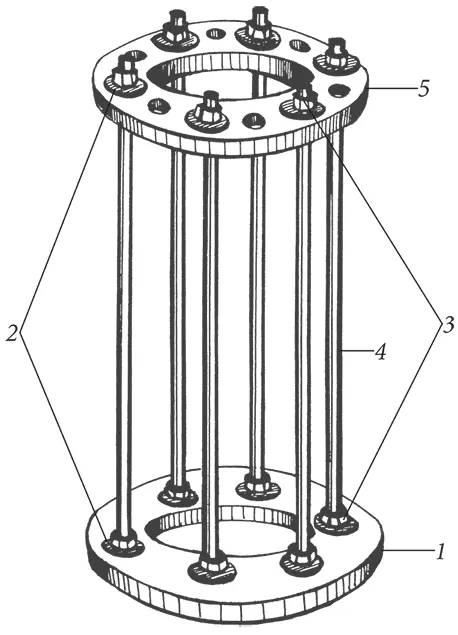

Рисунок 11. Конструкция из рам: 1) нижняя рама; 2) шайба; 3) гайка; 4) анкер; 5) промежуточная рама

♦ рытье котлована и тщательное выравнивание его дна;

♦ установка рамной конструкции (основной и первой промежуточной), контроль ее горизонтальности и корректировка положения при возникновении такой необходимости;

♦ жесткая фиксация рам с помощью бревен, досок и другого подручного материала;

♦ выполнение кирпичной кладки, которую ведут обычным способом, т. е. на нижней раме расстилают слой цементного раствора (1: 2 или 1: 3) толщиной 10 мм и кладут первый ряд кирпичей, предварительно смоченных водой. Первые 2 ряда тычковые. При этом между кирпичами с внешней стороны возникает зазор, который следует заполнить раствором и кирпичными обломками. Последующие ряды можно класть как тычками (рис. 12), так и перемежая ложки двумя кирпичами, положенными тычком (рис. 13), главное — соблюдать перевязку швов.

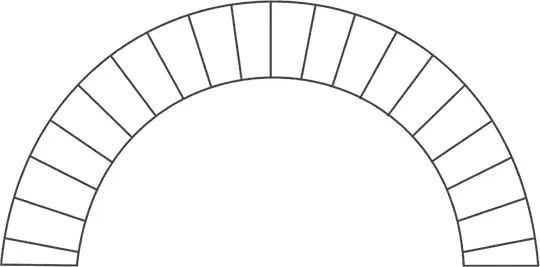

Рисунок 12. Схема круглой кладки из тычков

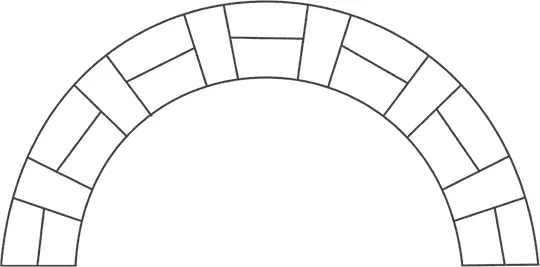

Рисунок 13. Схема круглой кладки из тычков и ложков

Чтобы колодец получился идеально круглым, желательно изготовить шаблон (рис. 14). Он имеет вид кольца, собранного из двух половинок, которые соединяются клиньями (их вставляют в хомуты, которые предварительно прибивают к кольцу). Для удержания кольца в середине укладываемого ряда кирпичей применяют крючки. По мере кладки шаблон перемещают. Чтобы он свободно извлекался, кладка не должна доходить до него ближе чем на 5 мм.

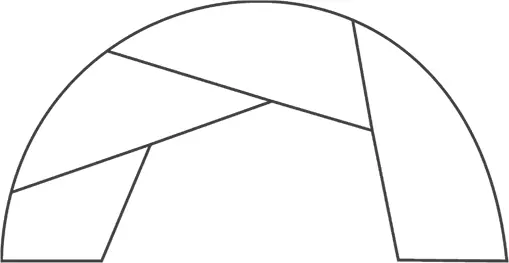

Рисунок 14. Шаблон

Для усиления кладки через 3–5 рядов рекомендуют протягивать по 2 ряда проволоки диаметром 2–5 мм, отступив от краев кирпича 30–50 мм.

Примерно за 5 см до установки промежуточной рамы кладку приостанавливают, монтируют конструкцию из 12 анкеров, закрепляя их описанным ранее способом, проверяют ее вертикальность и горизонтальность, плотно заполняют зазор между кладкой и рамой цементным раствором (1: 3), смешав его с гравием или щебнем. Чтобы рамы ложились ровно и плотно, в кирпичах необходимо заранее вырубить гнезда под анкера с шайбами и гайками.

Если предполагается поступление воды со стороны боковых стенок, то в кладке следует выполнить окна размером 500 × 200 мм, чтобы потом поместить в них фильтры из пористого бетона.

Поскольку за готовым колодцем будет необходимо ухаживать (очищать от слизи и пр.) и спускаться в него для осмотра и ремонта, еще на стадии кладки следует предусмотреть установку скоб на глубину 120 мм (в неглубокий колодец можно опускать лестницу), размещая их вразбежку с расстоянием между ними 20 см (рис. 15) и предварительно покрыв их водостойкой краской;

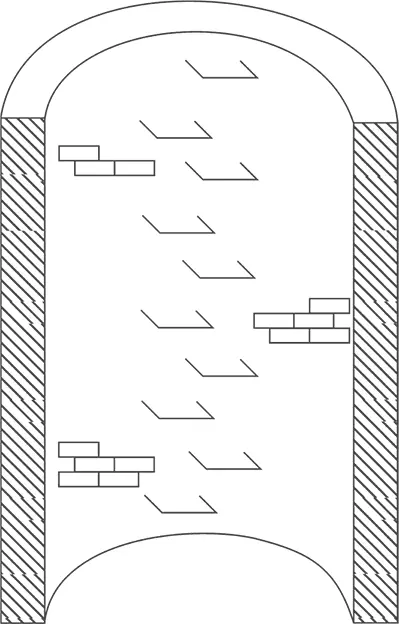

Рисунок 15. Размещение скоб на стенках колодца
