Лидия Панышева - Болезни собак (незаразные)

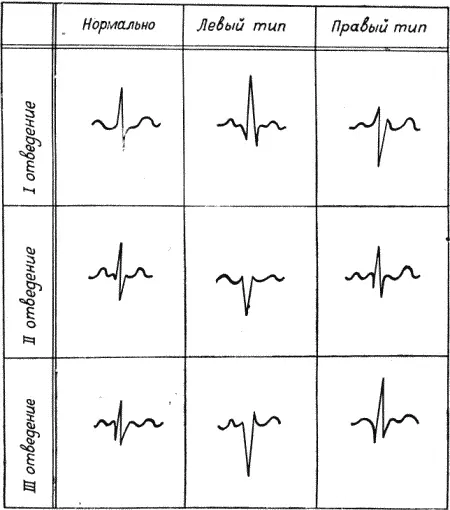

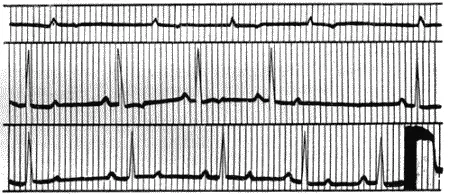

Электрокардиограмма представляет собой сложную кривую, состоящую из зубцов и интервалов между ними. На рисунках 7 и 8 представлены ЭКГ собаки в норме.

Электрокардиограмму снимают у собаки в стоячем положении. Электроды в виде металлических пластинок накладывают на поверхность тела; шерсть смачивают гипертоническим раствором поваренной соли и, кроме того, между телом и электродом подкладывают марлевую салфетку в один слой, смоченную таким же раствором. При записи ток отводят: от области предплечья правой и левой конечностей (первое отведение), от области предплечья правой конечности и плюсны левой конечности (второе отведение); наконец, от предплечья левой конечности и от плюсны также левой конечности (третье отведение). Некоторые авторы рекомендуют делать запись еще в четвертом отведении, накладывая электроды на область предплечья правой конечности и на область сердечного толчка (область 5–6-го ребра, на 2–3 пальца ниже линии лопаточно-плечевого сустава).

На электрокардиограмме хорошо выражена дыхательная аритмия. Во время вдоха наблюдается более часто чередование всех зубцов. Существенной разницы в электрокардиографических показателях у разных пород собак установлено не было, за исключением незначительного увеличения вольтажа зубца у собак породы восточно-европейских овчарок. Нормальная электрокардиограмма у собаки дает два зубца, направленных вверх, — Р и R, два направленных вниз — Q и S и зубец Т, который может быть обращен как вверх, так и вниз, но чаще имеет направление вниз по отношению к изоэлектрической линии. Зубец R у клинически здоровых собак имеет электрическую альтернацию, которая по мнению некоторых ученых связана с дыхательной аритмией. Зубец S проявляется не во всех случаях. Эти зубцы отражают ход возбуждения различных отделов сердца. Зубец Р характеризует электрические явления, происходящие в предсердиях. Зубцы QRST составляют желудочковый комплекс и обусловлены электрическими явлениями, происходящими в желудочках. Этот комплекс состоит из двух частей QRS и зубца Т.

После возбуждения предсердий, дающего зубец Р, импульс переходит на пучок Гиса, распространяется по его ножкам и волокнам Пуркинье. В этот период (в интервал Р–Q) электрокардиограф не дает никаких колебаний. С нервных волокон Пуркинье возбуждение начинает переходить на мышечные волокна. Зубец Q соответствует возбуждению внутренней поверхности мускулатуры желудочков, правой сосочковой мышцы, перегородки, верхушки левого желудочка и основания правого желудочка. Зубец R совпадает с возбуждением поверхностных слоев обоих желудочков и основания левого желудочка. Зубец S указывает на максимальное возбуждение в желудочках. Всякое поражение проводниковой желудочковой системы сердца отражается на комплексе QRS, изменяя его форму. Когда возбуждение охватывает все сердце, колебания гальванометра прекращаются, что соответствует интервалу S–Т. В норме интервал S–Т находится на изоэлектрической линии. При инфаркте левого желудочка он расположен выше этой линии, а при инфаркте правого — ниже ее. Зубец Т связан с периодом прекращения возбуждения в сердце. Постеленное затухание возбуждения дает зубец Т.

При анализе электрокардиограммы требуется тщательно измерить зубцы и интервалы во всех трех формах стандартного отведения. Обращают внимание на форму зубца Р, комплекса QRS и T, учитывают расположение интервала S–Т относительно изоэлектрической линии и определяют направление электрических осей QRS и Т.

Особенностью электрокардиограммы собаки является наличие отрицательного зубца Т, чаще всего во всех трех формах стандартного отведения.
