Рис. 1.10.Программируемый переключатель освещения X-10

X-10 не требует наличия центрального процессора: каждое устройство получает индивидуальный адрес, по которому его найдет отправленная с пульта команда. И все же центральный процессор не повредит. Если у вас есть компьютер, вы можете использовать его в качестве такого устройства. Для связи компьютера с модулями X-10 существуют специальные программы (рис. 1.11). Интересно, что все время включенным компьютер держать необязательно: модули и так запомнят и выполнят необходимые команды. Телефон также можно включить в систему. В таком случае отдавать команды и получать информацию можно будет, просто позвонив по телефону.

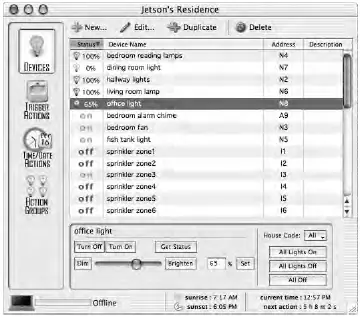

Рис. 1.11.Программа Indigo для управления модулями при помощи компьютеров

Наращивание и изменение модулей X-10 можно производить практически постоянно. Причем любой модуль начинает работать сразу после установки. А это значит, что вы можете заставить ваш дом «умнеть» постепенно: сначала установив пульт и один модуль, затем еще один, затем еще… Так, глядишь, со временем можно выстроить целую систему, управляющую домом.

Кроме прочих достоинств X-10 можно назвать ее низкую стоимость. На сегодняшний день системы, построенные на этой технологии, наиболее дешевы. Правда, профессионалы считают, что X-10 дискредитирует понятие «умный дом», так как электросеть не всегда достаточно надежна, а для действительно «умного дома» этот пункт очень важен.

Недостатков у технологии X-10 тоже достаточно. Во-первых, из-за передачи сигналов по электросети скорость их передачи достаточно низка. Во-вторых, организация более сложных систем затруднена из-за недостаточных возможностей обратной передачи информации от электроприборов. Следовательно, очень сложную систему лучше все-таки строить на основе других технологий. В-третьих, существует ограничение на количество управляемых групп – до 256. Еще один недостаток – при использовании трехфазных сетей в доме или квартире, то есть при использовании мощных проточных водонагревателей или подобной техники, возможны проблемы. Впрочем, этот недостаток легко исправляется при помощи установки повторителей сигнала и фильтров. Некоторые импульсные блоки питания, используемые в компьютерах, спутниковых ресиверах и т. п., а также люминесцентные лампы глушат сигнал X-10 – это также исправимо при помощи установки соответствующих фильтров. Последний и самый, пожалуй, забавный недостаток X-10 – это, как ни странно это звучит, соседи. Если ваш сосед установит у себя дома систему X-10, ваша техника случайно может начать получать сигналы из его сети, а следовательно, начнет делать то, что вы не заказывали (и наоборот: вы получите возможность управлять чужими устройствами). Однако и это «лечится» установкой специальных фильтров. Так что возможного риска несанкционированного доступа по электросети к устройствам X-10 можно не бояться, если организовать все правильно.

Впрочем, для наших целей технология X-10 подойдет в самый раз. Мы не собираемся полностью отдаваться на волю технологического разума, так что X-10 нас вполне удовлетворит.

Впрочем, коснемся и остальных технологий.

C-Bus является одной из распределенных систем управления «умного дома». Каждый программируемый контроллер этой системы может «обучаться». Сеть таких контроллеров может управлять домом, а контроллеры присутствуют во всех звеньях системы: выключателях, датчиках, диммерах и т. д. Каждое звено системы оснащено памятью, не повреждающейся при сбоях в подаче электроэнергии. Это делает систему, построенную на шине C-Bus, особенно надежной. Именно поэтому на основе C-Bus построены наиболее сложные и безопасные системы.

ИНТЕРЕСНО

C-Bus является основным брендом компании Clipsal. Эта система была установлена на главном стадионе Сиднея, построенном к Олимпиаде 2000, в Доме оперы Сиднея (Sydney Opera House), на манчестерском стадионе (Manchester Commonwealth) и McLaren Mercedes. Другие пользователи этой технологии – знаменитые музеи, стадионы и самые грандиозные сооружения в мире.

В качестве передаточного звена для управления в C-Bus используется неэкранированная витая пара информационного кабеля. Информация посылается от переключателей или панелей управления через шину C-Bus к соответствующим активным блокам-реле.
