Рис. 61. Схема печи-каменки с испарением топлива: 1 – камера сгорания печи; 2 – корпус горелки; 3, 4 – дверки; 5 – отверстие для воздуха; 6 – смесительное кольцо; 7 – залитое топливом дно корпуса; 8 – вентили; 9 – фильтр; 10, 11 – трубки для перелива и подачи топлива; 12 – топливный бак; 13 – регулятор уровня; 14 – сливной бак

Среди импортных печей-каменок, работающих на жидком и газообразном топливе, особого внимания заслуживают «Веста» (Германия), которая выпускается в шести модификациях для парилок разного размера, и более мощные финские каменки.

В России, к сожалению, подобные печи не выпускаются, но вместо них можно приспособить отопительно-варочные аппараты, использующие жидкое топливо, например модели 2403. Печи-каменки, работающие на твердом топливе, выпускаются на Таллинском машиностроительном заводе и на некоторых других предприятиях. В небольшой бане они могут прогреть воздух до температуры 130–140° С. В качестве печи-каменки можно использовать переделанную печь-прачку. Для этого в бак для воды надо наложить камней, а топку снаружи обложить кирпичом.

Но самыми простыми среди печей непрерывного действия считаются самодельные печи из листовой стали с одинарными и двойными стенками. Более удобны печи с двойными стенками, т. к. пространство между ними можно использовать для получения горячей воды.

Самые простые конструкции таких печей представлены на рис. 62 .

Рис. 62. Печи-каменки с встроенным баком для воды: а – каменка с одинарными стенками; б – каменка с боковой стенкой в виде бака для воды; в – каменка с баками для воды и воздушным зазором в стене

Основным достоинством металлических печей является то, что они быст-ро нагревают помещение, безопасны, занимают мало места.

Как правило, печи комбинированного действия делают из кирпича, но они могут быть и металлическими. Работают они чаще всего на жидком топливе. Их можно протопить до пользования баней или при необходимо-сти продолжить топку во время мытья.

У всех кирпичных печей данного типа топка отделена от камеры для камней жаропрочным материалом (чугуном или листовой сталью). Это позволяет получать пар, не прекращая топки.

Самые простые варианты печки-каменки комбинированного действия – без водонагревательного бака – представлены на рис. 63 .

Рис. 63. Кирпичные печи-каменки без водонагревателя: а – с использованием металлического ящика; б – с использованием отработанного котла; 1 – дверка поддувала; 2 – колосниковая решетка; 3 – дверка топливника; 4 – плита; 5 – задвижка; 6 – металлический ящик; 7 – камни; 8 – дверка для пара; 9 – огнеупорные кирпичи; 10 – котел

Но более удобной является печь-каменка с встроенным баком для нагревания воды. Чтобы увеличить или, наоборот, уменьшить скорость нагрева воды, между баком и камнями кладется лист асбестового картона.

Для отапливания дровами лучшими являются экономичные печи-каменки периодического действия. Их единственный недостаток заключается в том, что пользоваться баней с такой печью можно только после полного сгорания топлива, чтобы не отравиться угарным газом.

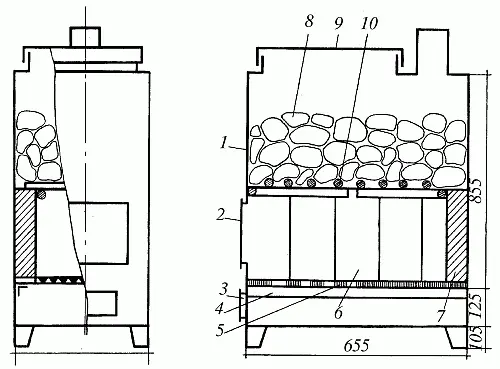

Компактная металлическая печь без водонагревательного бака представлена на рис. 64 . Толщина ее стенок должна быть не менее 4–5 мм. Такую печь можно легко сделать из имеющейся в продаже печки-прачки и металлической бочки.

Рис. 64. Металлическая печь-каменка периодического действия: 1 – корпус; 2, 3 – дверки; 4 – полка; 5 – колосниковые решетки; 6 – плита; 7 – кирпичи; 8 – камни; 9 – крышка; 10 – стальная решетка

Но все-таки большей популярностью среди печей данного типа пользуются кирпичные каменки. На рис. 65 показаны два варианта такой печи: без водонагревательного бака и с водогрейным котлом.

Рис. 65. Кирпичные печи-каменки периодического действия: а – без водогрейной емкости; б – с водогрейным котлом
