Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами.

Если тычковые ряды располагаются вразбежку, выложите сначала наружную тычковую и внутреннюю ложковую версты, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполните пространство между выложенными рядами бетоном. После окончания укладки бетона в этот пояс следует вновь вывести по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладите тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторите.

Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140–340 мм и соединенных между собой через 650–1200 мм по длине поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевяжите с продольными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполните легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней.

Засыпку уложите слоями толщиной 110–150 мм, уплотните послойным трамбованием и полейте раствором через каждые 100–500 мм по высоте.

Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 11/4 и 11/2 кирпича. Стену с внутренней стороны утеплите пеносиликатными и другими плиточными теплоизолирующими материалами, которые установите либо вплотную к плитке, либо с отступом от нее на 30 мм, для того чтобы создать воздушную прослойку между кладками и плитами. Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала плит и их размеров.

Кладка с уширенными швами применяется при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его нужно заполнить неорганическими теплоизоляционными материалами или раствором (если вы выполняете кладку на легких растворах, приготовляемых на пористых заполнителях).

Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м устраивают железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности, с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада.

С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами).

При кладке перемычек все продольные и поперечные швы обязательно целиком заполняйте раствором, т. к. такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

Рядовые перемычки выкладывайте из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки – 4–6 рядов кладки, а длина – на 50 см больше ширины проема.

Для кладки перемычек применяется раствор марки не ниже 25.

Под нижний ряд кирпича в перемычке в слое раствора толщиной 2–3 см уложите не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования. Арматура воспринимает растягивающие усилия, возникающие в кладке.

Концы круглых стержней пропустите за грани проема на 25 см и загните вокруг кирпича (рис. 25) .

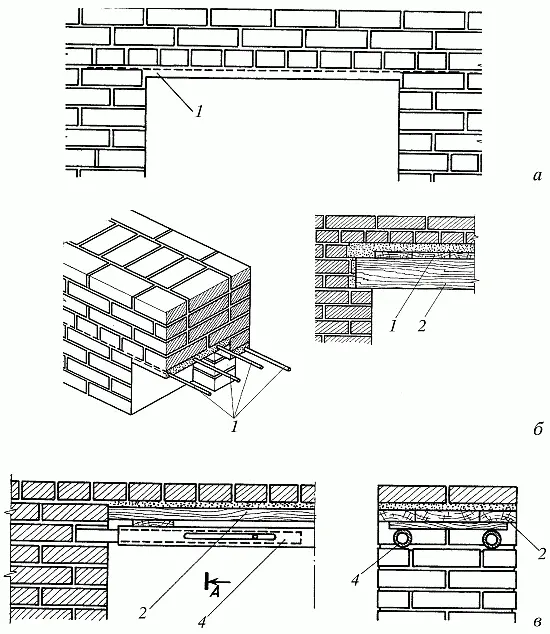

Рис. 25. Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах; 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала

Рядовые перемычки сделайте с применением временной опалубки из досок толщиной 40–50 мм. По ней расстелите раствор, в который затем втопите арматурные стержни. Концы опалубки должны опираться на кирпичи, выпущенные из кладки; после снятия опалубки их следует срубить.
