Провода, кабели и шнуры – главный элемент любой электропроводки, к которому полагаются всевозможные дополнения: различные электродетали или электроустановочные устройства. К ним относятся выключатели и переключатели, электрические соединители (розетки и вилки) и зажимы, патроны для ламп и стартеров, различного типа предохранители.

По способу монтажа выключатели классифицируют на выключатели для открытой и скрытой установки. Кроме того, существует деление выключателей на одноклавишные, сдвоенные и строенные (рис. 7).

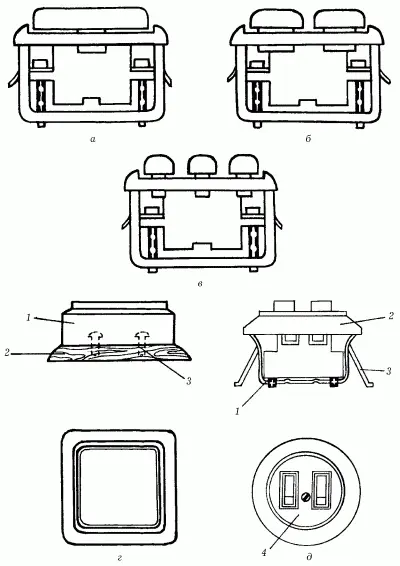

Рис. 7. Типы выключателей: а – одноклавишный; б – сдвоенный; в – строенный; г – для открытой установки: 1 – корпус выключателя; 2 – подрозетник; 3 – шурупы; д – для скрытой установки: 1 – стальная или пластмассовая коробка; 2 – корпус выключателя; 3 – распорные лапки; 4 – винт.

Выключатели для открытой установки монтируют, как правило, при прокладке открытой электропроводки; их крепят к деревянным розеткам толщиной около 10 мм с помощью шурупов. Для монтажа выключателей для скрытой установки дополнительной деталью является стальная или пластмассовая коробка: сначала в стену вмуровывают коробку, к которой распорными лапками и винтами крепят сам выключатель.

Одноклавишные выключатели предназначены для замыкания одной цепи (например, для включения/выключения одного светильника).

Спаренные чаще всего используют для пятирожковых светильников, когда одна клавиша включает две лампочки, другая – три, а обе – все пять (рис. 8).

Рис. 8. Схема включения ламп пятирожкового светильника.

Удобны спаренные выключатели и для раздельных санузлов, а также в том случае, если в помещении кухни или того же санузла имеются два потребителя электрического тока: осветительный прибор (потолочный светильник) и система вытяжной вентиляции, установленная в форточке или вентиляционном окне.

Назначение строенных выключателей – замыкать и размыкать три электрические цепи (они очень удобны в малогабаритных квартирах при освещении кухни, ванной и туалетной комнат).

По признаку конструктивных особенностей механизма выключатели могут быть клавишными, перекидными, поворотными, кнопочными и шнуровыми. В настоящее время для бытовых нужд выпускают выключатели в основном клавишного типа, но не исключено наличие в квартире кнопочных или поворотных выключателей. В переносных осветительных приборах (например, торшерах) зачастую используются шнуровые выключатели.

Но даже выключатели одного типа могут существенно различаться по своим кинематическим схемам (рис. 9).

Рис. 9. Конструкция механизмов выключателей: а – качающийся механизм выключателя с пружиной сжатия: 1 – клавиша; 2 – пружина; 3 – шарик; 4 – коромысло; б – качающийся механизм выключателя с пружиной растяжения: 1 – контактная пластина; 2 – рамка; 3 – скоба; 4 – пружина; 5 – основание.

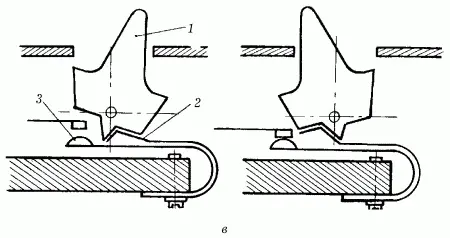

Рис. 9 (продолжение): в – кулачковый механизм выключателя с плоской пружиной: 1 – ручка; 2 – пружина; 3 – контактная пластина.

Схемы действия представленных выключателей достаточно просты.

В качающемся механизме с пружиной сжатия (рис. 9, а) при нажатии на клавишу (1) шарик (3), сжимая пружину (2), проходит через ось качания коромысла (4), и под действием пружины скользит по плечу коромысла, перекидывая его в противоположное положение, тем самым разрывая или соединяя цепь.

В качающемся механизме с пружиной растяжения (рис. 9, б) рамка (2), которая закреплена на клавише выключателя и прижата к основанию (5) пружиной (4), может качаться вокруг оси и вступать в контакт с пластиной (1) или размыкать этот контакт. Пружина посредством скобы (3) при переходе рамки через вертикальную плоскость перекидывает рамку на положение «включено» или обратно в зависимости от нажима на верхнюю или нижнюю часть клавиши.

Выключатели такой конструкции помещены в плоский корпус с одной, двумя или тремя крупными клавишами в одном блоке. Их возможно применять как для скрытой, так и для открытой проводки. Их контакт изготовлен из металлокерамики с добавлением серебра, что обеспечивает надежную работу выключателя. Номинальный ток – до 4 А.
