Наталья Коршевер - Электрика в доме

Для пробивания в стенах канавок и гнезд под провода, выключатели и розетки, кроме зубила, шлямбура и сверл, понадобится молоток. А для зачистки изоляции и соединения проводов, кроме монтажного ножа и боковых кусачек (бокорезов), еще необходимы ножницы.

Далее следуют электроинструменты (рис. 2): электрический паяльник с комплектом расходных материалов (припой, флюс), электродрель, электроточило.

Рис. 2. Электроинструменты: а – электропаяльник; б – электродрель; в – электроточило.

Эти инструменты нужны для самых разнообразных работ: от подготовки отверстий в стенах для крепежа скрытой проводки до заточки инструментов.

Еще для электромонтажных работ необходимы приборы, с помощью которых удобно определять параметры электрической цепи и наличие напряжения в сети. Прежде всего это индикаторы и пробники (рис. 3).

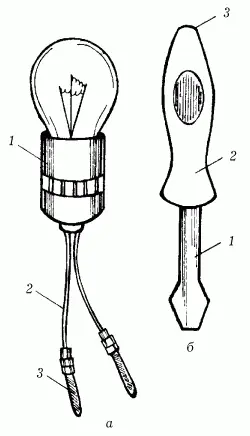

Рис. 3. Индикаторы напряжения: а – контрольная лампочка: 1 – резьбовый патрон с лампой накаливания; 2 – провод; 3 – щуп; б – индикаторная отвертка: 1 – жало; 2 – корпус отвертки с вмонтированной лампочкой; 3 – контактная головка отвертки.

Простейший индикатор напряжения в цепи можно изготовить самостоятельно из резьбового патрона с лампой накаливания малой мощности, двух отрезков изолированного провода и двух металлических щупов. Однако с помощью этого приспособления можно лишь определить наличие или отсутствие напряжения в сети, но невозможно установить, какой из проводов фазный, а какой нейтральный.

Это легко выяснить с помощью промышленных индикаторов, самый распространенный из которых – индикаторная отвертка. Для определения наличия напряжения в электрической сети, на токонесущих частях приборов и устройств, для нахождения фазного провода на контактах жало отвертки приставляют к тестируемому участку; в действие индикатор приводится прикосновением руки к его контактной головке (сила тока, протекающего при этом через тело человека, при напряжении сети 220 В составляет доли миллиампера и не представляет для него никакой опасности). Индикаторная лампочка загорается в том случае, если отвертка касается фазного провода или контакта, находящегося под напряжением; при прикосновении к нулевому проводу или контакту лампочка не загорается.

Но когда необходимо не только определить наличие или отсутствие тока в сети, не только обозначить «фазу» или «ноль», но и измерить определенные параметры тока, то это можно сделать с помощью специальных приборов: амперметра, вольтметра или омметра.

Справедливости ради следует сказать, что даже не у всех профессиональных электриков имеются в наличии все эти приборы. Куда рациональнее и проще обзавестись комбинированным ампервольтомметром, в народе называемым тестером; с его помощью можно измерить силу и напряжение постоянного тока, среднее значение силы тока и напряжения переменного тока, сопротивление постоянному току. Диапазон измеряемых параметров: ток – в пределах от 0 до 2,5 А; напряжение – до 1000 В; сопротивление постоянному току до 10000 кОм. Прибор оснащен достаточно мощной защитой: он способен выдержать кратковременные перегрузки до 25-кратных значений от конечного значения диапазона измерения.

Большой проблемой является определение места обрыва в скрытой проводке. Для не посвященного в тонкости электротехники человека единственными инструментами, с помощью которых это можно сделать, представляются молоток и зубило.

А ведь обнаружить место обрыва можно и не производя таких колоссальных затрат времени, труда и средств (на последующее оштукатуривание стен), с помощью достаточно простого устройства, принципиальная схема которого представлена на рис. 4.

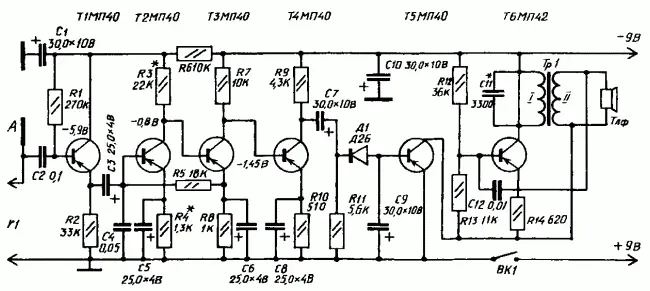

Рис. 4. Принципиальная схема устройства для определения места неисправности скрытой проводки.

Действие прибора основано на регистрации электрического поля, которое образуется вокруг проводника (провода), находящегося под напряжением. Мощность прибора позволяет зарегистрировать ток частотой 50 Гц на расстоянии 6–8 см от проводника. Такое устройство можно приобрести в готовом виде или попытаться собрать по нижеследующему описанию.
