Рис. 115. Структурная схема ультразвуковой сигнализации.

На приемник поступает часть отраженного сигнала, потом он усиливается до определенного уровня, делающего возможным работу смесителя. Затем для сравнения сигнал поступает из блока излучателя на другой вход смесителя. Если он встречает на своем пути движущийся объект, то сигнал, поступающий на схему, изменяет свою частоту на ту величину, которая определяется скоростью движения объекта.

Если же ультразвук, исходящий от передатчика, не отражается от движущихся объектов, то на оба входа смесителя поступают сигналы одинаковой частоты.

В охранных сигнализациях используют в качестве датчика переключающий контакт. Одноканальные контрольные приборы срабатывают на замыкание контактов датчика (НР-датчик) (рис. 116).

Рис. 116. Охранная сигнализация с нормально разомкнутыми датчиками.

Все датчики подключены друг другу параллельно, сигнализация срабатывает при замыкании одного или нескольких контактов.

Существуют охранные устройства, работающие также с нормально замкнутыми (НЗ) контактами датчиков. В этом случае они последовательно соединены друг с другом. При размыкании одного из датчиков срабатывает сигнал тревоги (рис. 117).

Рис. 117. Охранная сигнализация с нормально замкнутыми датчиками.

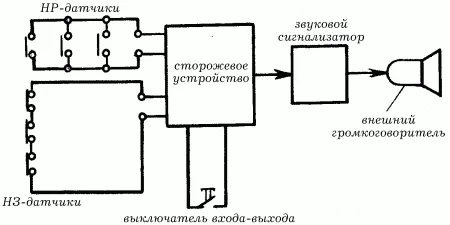

Многоканальные охранные сигнализации функционируют как с НР-датчиками, так и с НЗ-датчиками. Сирена включается в том случае, если один из них меняет свое нормальное положение (рис. 118).

Рис. 118. Многоканальная охранная сигнализация.

Отечественный рынок ОПС в настоящее время наполнен многочисленными охранными средствами как российских, так и зарубежных производителей.

Все они успешно осваивают и внедряют в производство передовые технологии, которые позволяют выпускать высококачественную продукцию.

Из отечественных производителей в первую очередь следует отметить крупные предприятия электронной промышленности, специализирующиеся на выпуске оборудования и аппаратуры оборонного назначения. Охранные системы изготавливаются с использованием совершеннейших технологических средств, проверенных и отработанных в производстве военной техники. Большое значение имеет наличие квалифицированного персонала.

Сейчас предприятия электронной промышленности вынуждены бороться с огромной конкуренцией в лице отечественных коммерческих фирм-производителей, которые также выпускают охранные технические средства.

Это одна из причин, по которой в рамках одного предприятия объединяются разработчики, конструкторы и технологи, делающие возможным сокращение времени, начиная от разработки и заканчивая внедрением изделия в производство.

Большой объем производства даже при использовании импортных комплектующих позволяет некоторым предприятиям устанавливать конкурентно способные цены и в то же время учитывать все требования покупателей (заказчиков), предъявляемые к охранным системам.

В 1988 году в нашей стране было начато серийное производство охранно-пожарной сигнализации «Рубин-6», признанной самым надежным и массовым средством этого класса (рис. 119).

Рис. 119. «Рубин-6».

В настоящее время освоение и внедрение передовых технологий позволило увеличить надежность изделий и продлить их гарантийный срок. Одними из последних разработок являются ПКОП «Рубин-2» и «Аргус-4» (рис. 120), которые осуществляют круглосуточное наблюдение за состоянием линий охранной и пожарной сигнализации, подают сигнал тревоги в случае пожара или проникновения на охраняемый объект, передают сообщение об этом в центр охраны.

Рис. 120. «Аргус-4».

Приборы защищены от несанкционированного вмешательства в их систему специальной антисаботажной линией.
