Юлия Рычкова - Зимний сад и витражи

Полупрозрачные краски получают путем сплавления флюса и красителя.

В зависимости от химического состава красителя получают краску того или иного цвета ( табл. 1 ).

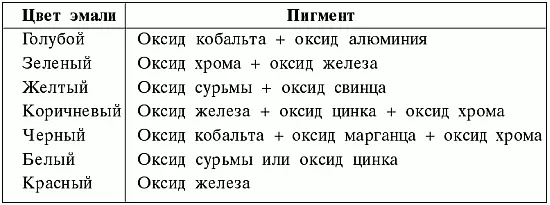

Силикатные эмали, как правило, приготавливают из измельченного в порошок флюса, смешанного с пигментом ( табл. 2 ).

Силикатные краски часто используют в живописи по стеклу, а также при нанесении рисунка в технике аэрографии, декалькомании, шелкографии и печати.

После нанесения рисунка отжигать готовое изделие нужно с соблюдением определенных температурных условий. Следует установить в печи такую температуру, при которой краска или эмаль сплавились бы с изделием, но само изделие при этом не изменило бы формы. Нередко при отжиге случается так, что на поверхности окрашенного стекла образуются тончайшие трещинки, так называемый цеп. Такой дефект, как правило, не считается браком и часто служит в качестве дополнительного элемента декора. Однако это допустимо лишь в том случае, если краска не отслаивается от изделия, а прочно сплавлена с его поверхностью.

Люстровые краски составляют из смолянокислых солей тяжелых металлов, смешанных с органическими растворителями. Поверхность изделий, отделанных такой краской, приобретает определенный цвет в зависимости от оксида металла.

Нередко слой краски оказывается настолько тонким, что кажется прозрачным и даже бесцветным. При этом на присутствие декоративного покрытия указывает лишь слабый металлический отблеск, характерный для люстровых красок.

Существуют и прозрачные (перламутровые) «люстры». Их приготавливают, растворяя в органическом растворителе соли таких металлов, как кобальт, железо, никель или хром. Подобные краски часто используют, смешав с цветными для лучшего сцепления с поверхностью стекла.

«Люстры», включающие соли золота, серебра или платины, образуют на поверхности изделия из стекла или искусственного хрусталя тончайшую пленку, приобретающую в отраженном свете цвет, указывающий на присутствие в составе краски того или иного металла.

Растворенные соли золота, входящие в состав люстровой краски, образуют на поверхности стекла пленку ярко-пурпурного цвета.

Краски на основе растворов солей цинка придают поверхности изделия пурпурную окраску.

«Люстры» с солями олова после отжига приобретают фиолетовый цвет.

Свинцовые краски образуют пленку цвета металла.

Соли железа и марганца, на основе которых созданы люстровые краски, придают изделию коричневую окраску.

Люстровые краски должны быть достаточно жидкими. Для того чтобы они не растекались по поверхности изделия при росписи отдельных деталей рисунка, необходимо ограничить небольшие участки линиями, прорезанными с помощью стеклореза или маленького медного круга. Для этого можно использовать также силикатную краску либо обозначить пограничные линии деталей, протравив их по контурным линиям плавиковой кислотой.

Готовое и отделанное изделие отжигают в печи при температуре 500–540 °С.

Поверхность декорированных люстровой краской изделий можно украсить кракле или «мрамором». Для этого на слой чуть подсохшей краски наносят клей. В результате после полного высыхания на поверхности изделия образуются либо мелкие трещинки, либо краска собирается в складочки, образуя «мраморные разводы». Величина фрагментов, образующих орнамент, зависит от толщины пленки краски: чем толще слой, тем крупнее трещинки и разводы, и, наоборот, сеточку мелких трещинок можно сделать, нанеся на поверхность тонкую пленку.

Изделия, поверхность которых обработана люстровой краской и клеем, отжигают в предварительно разогретой печи при температуре 540–560 °С.

Эффектно выглядят витражи, разрисованные люстровыми красками, в состав которых входят смеси солей висмута или олова с раствором солей жидкого золота. После отжига поверхность обработанных таким способом изделий приобретает нежно-розовую или бледно-фиолетовую окраску с золотистым отливом.

Льдистые краски состоят из одного только флюса. Используются они в виде небольших (диаметром 0,1–0,5 мм) гранул, которые при отделке наносятся на предварительно обработанную олифой поверхность стеклянного изделия.
