Соорудить летнюю пленочную теплицу площадью 20 м2, конструкция которой представлена на рисунке 57, можно из старых материалов. Например, дуги, которые являются основой всего сооружения, можно сделать из досок тарных ящиков.

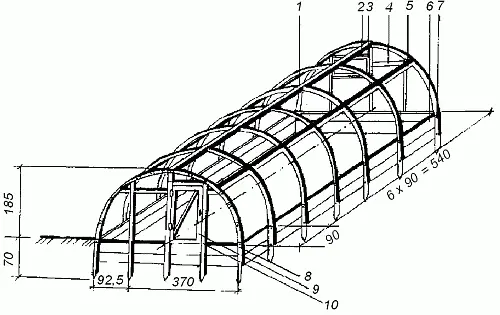

Рис. 57. Конструкция летней пленочной теплицы: 1 – коньковый брус; 2 – стойка; 3 – форточка; 4, 5 – распорки; 6 – забирка; 7 – колышек; 8 – дуга; 9 – дверь; 10 – стойка (размеры даны в см)

На рисунке 58 схематично изображено крепление досок между собой.

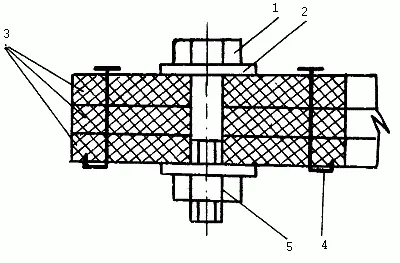

Рис. 58. Схема крепления досок между собой: 1 – болт М6 х 60; 2 – шайба; 3 – планки; 4 – гвоздь 3 х 70; 5 – гайка М6

Для строительства теплицы понадобится 14 дуг. Сборку конструкции начинают с установления границ котлована для нее. На размеченном участке делают яму глубиной 250–300 мм, укрепляют стойки, прибивают к ним коньковый брус и вкапывают по контуру площади колышки с шагом 900 мм.

Прикрепляют к внутренней части колышков доски забирки. Дуги присоединяют сверху к коньку, а снизу к распоркам отрезками дюралевого уголка на шурупах (можно воспользоваться гвоздями). Далее прибивают распорки, вкапывают стойки и прикрепляют к ним доски забирки и дуги. Затем устанавливают форточку и дверь. Для того чтобы сделать полиэтиленовое покрытие, берут 6 кусков пленки в два слоя, шириной 1 м, длиной 5,8 м и продевают внутрь каждого из них по 2 прочных 6-метровых капроновых шнура.

С наружной стороны теплицы вбивают в доски забирки толстые гвозди и привязывают к ним шнуры. Затем поочередно обтягивают каждую дугу. Чтобы пленочная оболочка держалась лучше, в местах, где шнур соприкасается с коньковым бруском и распорками, делают запилы, можно прибить покрытие к коньковому бруску через рейку толщиной 4–5 мм.

Обтяжку производят с подветренной стороны. Нижнюю часть полотнища теплицы закрепляют снаружи кирпичами.

В жаркую погоду рекомендуется для вентиляции скатывать часть пленочной оболочки теплицы.

Строительство пленочной теплицы площадью 25 м2не потребует от вас больших затрат, так как для ее возведения необходимо всего 0,2 м3пиломатериалов, 6 кг стальной проволоки толщиной 4 мм и 6–7 кг 0,1-миллиметровой полиэтиленовой пленки.

Вкапывают в землю стойки круглой формы и по ним натягивают прочную бельевую веревку или проволоку. Бортовые доски, высота которых должна быть не менее 100–150 мм, располагают по контуру будущего сооружения.

Чтобы сделать покрытие теплицы, сначала раскраивают полотнище и припаивают к его кромкам шнур, а затем закрепляют подготовленные таким образом кромки на торцах стоек c помощью стропильных брусков.

Для вентиляции теплицы открывают ее боковые стенки, накручивая полотнище пленки внутрь. В верхнем положении пленку можно закрепить как резиновым кольцом, так и петлей из шпагата.

Арочная теплица (рис. 59), по сравнению со всеми вышеописанными, самая простая, прочная и надежная. Ее модуль представляет собой стержневую конструкцию, состоящую из 240 деревянных стержней (реек) сечением 20 х 50 мм и длиной от 0,5 до 1 м (объем материала – 0,2 м3).

Площадь модуля обычно составляет 15 м2(стыкуя модули, можно создать арочную теплицу любой конфигурации и площади).

Рис. 59. Арочная теплица

Для того чтобы собрать каркас арочного свода, понадобятся сравнительно короткие рейки (стержни) сечением 20 х 50 мм. Предварительно их концы стягивают так, чтобы между сопрягаемыми стержнями образовался угол, равный 162° (угол обеспечивает фаска, один катет которой составляет 50 мм, а другой – 17 мм) (рис. 60).

Рис. 60. Конфигурация концов стержней арочного каркаса и схема их сопряжения

Для сооружения каждого модуля понадобятся 60 стержней 16 различных типоразмеров и дощатые прокладки с габаритами 20 х 50 х 50 мм. Подготавливают также 16 болтов длиной 150 мм, 5 болтов длиной 90 мм и соответствующее количество гаек и шайб (крепежный материал должен иметь резьбу М5 или М6).
