Главное достоинство данного устройства состоит в том, что не нужен внешний источник энергии (за исключением солнца), а рабочим телом является самый обычный воздух.

Автоматический регулятор имеет в своем составе секторный корпус из тонкого дюралюминия, поворотный клапан, смотровую крышку и толкающее звено. Исполнительным элементом, приводящим в движение створку фрамуги, служит камера от футбольного мяча, соединенная шлангом с расширительным баком объемом примерно 30 л.

Принцип работы этого устройства таков. Если температура в парнике поднимается выше 25 °С, то воздух в расширительном баке тоже нагревается и, значит, увеличивается в объеме. Избыток воздуха наполняет футбольную камеру, она увеличивается в диаметре и поворачивает клапан. Тот, в свою очередь, через толкающее звено приоткрывает створку фрамуги.

Когда температура снижается до 25 °С, воздух в расширительном баке охлаждается и уменьшается в объеме, следовательно, станет меньше и футбольная камера. При этом створка фрамуги под действием собственного веса закроется. Это устройство можно устанавливать как наклонно, так и вертикально. Оно не требует особого ухода или регулировки в течение всего лета.

Основа этого устройства – бочка на 200 л, в дне которой проделано отверстие с установленным выходным клапаном от сливного бачка унитаза, который соединен проволочной тягой с пусковым электромагнитом.

На верху бочки делают еще одно отверстие и вставляют в него входной клапан сливного бачка. Соединяют с водопроводом (рис. 40).

Рис. 40. Устройство для автоматического полива:

а – емкость с управляющим устройством; б – защелка с коневым выключателем

Ось поплавка движется в направляющей с запорной защелкой, которые выполнены из листового металла. Запорная защелка, которая соединена капроновым шнуром через блочок с направляющей, удерживает ось поплавка в верхнем положении (поступление воды из водопровода в бочку прекращается).

Направляющая – пруток из нержавеющей стали, имеющий на конце стопор.

Поплавок делается из дерева и при необходимости подгружается металлом.

Запорная защелка включает и выключает концевой выключатель, который смонтирован на направляющей.

Снизу из емкости выходит труба, соединенная с питающими трубами, расположенными по всему парнику, в которых просверлены отверстия для равномерного полива.

Бывают похолодания, когда рассаду не могут защитить даже парники с двойным пленочным покрытием. Для того чтобы избежать потерь, в парнике следует устроить обогрев.

Одним из вариантов обогрева может быть гелиоустановка. Она удобна еще и тем, что летом, когда уже не нужен обогрев в парнике, ее можно использовать для подогрева воды в душе или на кухне.

Гелиоустановка проста в изготовлении и представляет собой устройство, состоящее из солнечного коллектора и аккумулятора тепла.

Солнечный коллектор – самая сложная часть установки. Для ее изготовления потребуются доски, из которых нужно сделать ящик размером 150 х 75 х 10 cм.

В верхних гранях досок выполняют пазы, а снаружи к доскам прибейте полоски железа, для того чтобы вставить второе стекло (рис. 41). Внутреннюю поверхность ящика оклеивают толстым пенопластом, посадив его на клей ПВА. После этого окрашивают внутренние поверхности черной масляной краской, приготовленной следу-ющим образом: 1 л краски смешивают с 50–60 г хозяйственного мыла, растворенного в небольшом количестве теплой воды.

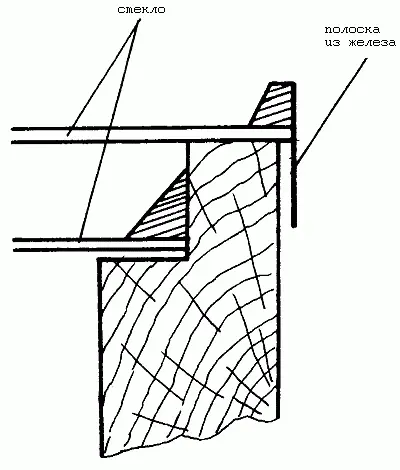

Рис. 41. Вставка стекла в ящике солнечного коллектора

В итоге должна получиться матовая краска, которая и нужна в этом случае. Снаружи ящик можно покрасить любой краской, предназначенной для наружных работ. В ящике монтируют радиатор солнечного коллектора, который представляет собой змеевик из меди или латуни с внутренним диаметром, равным 15 мм. На каждое колено наденьте по 18–20 медных или латунных уголковых планок. Оба выхода радиатора подключают к водопроводу (рис. 42).

Рис. 42. Подключение радиатора к водопроводу
