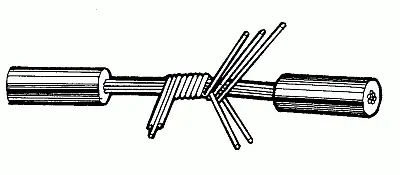

Рис. 24. Скрутка многопроволочных проводов

Нужно помнить о том, что надежное сращивание проводов обеспечит бесперебойную работу электриче-ской линии. Поэтому, даже если нет возможности произвести пайку проводов в месте их соединения, следует выполнять правила их скрутки как можно точнее.

В случае если используется метод простой скрутки, концы стального провода на длине 30–50 мм необходимо зачистить до блеска мелким напильником или наждачной бумагой и скрутить очень плотно, виток к витку. Концы, оставшиеся после скрутки, следует спилить напильником, а крайние витки поджать пассатижами.

При сращивании проводов методом бандажной скрутки зачищенные таким же образом концы проводов необходимо зажать в тисках и обмотать мягкой зачищенной проволокой. И в средней части скрутки витки рекомендуется делать неплотными, а точнее даже вразбег. При пропаивании этого соединения припой будет лучше проникать к месту соединения проводов. Далее после соединения концы проводов необходимо изогнуть под прямым углом и наложить еще 8–10 витков бандажа.

Скрутку и прилегающие зачищенные участки провода рекомендуется защитить от коррозии, для этого их следует покрыть асфальтобитумным лаком, битумом или масляной краской.

Это, пожалуй, основные моменты, касающиеся подготовки материалов для проведения проводки.

Прежде всего необходимо провести проводку. Она бывает двух типов – внутренняя и наружная. Наружную проводку прокладывают по наружным стенам зданий, под различными навесами и карнизами. Располагать провода наружной электропроводки необходимо таким образом, чтобы прикоснуться к ним было невозможно. Особенно это необходимо учитывать в том случае, когда провода прокладываются открыто по стенам здания.

Скрытая, или внутренняя, проводка прокладывается внутри стен, потолков, фундаментов, перекрытий, а также под съемными полами. Скрытая проводка может прокладываться в трубах, гибких металлических рукавах, а также в пустотах строительных конструкций, в бороздах под штукатуркой.

При работе с электричеством необходимо иметь некоторый опыт (в некоторых случаях и более богатый), а непосредственно при монтаже и наладке соблюдать чрезвычайную осторожность. Ведь всем известно, что несоблюдение мер предосторожности может привести к электротравмам, ожогам и даже смерти.

В помещениях, относительная влажность воздуха в которых не превышает 60%, допускаются любые виды проводки.

В погребах относительная влажность воздуха, как правило, превышает 75%. В подобных помещениях можно применять открытую или скрытую проводку изолированными защищенными или незащищенными проводами, располагаемыми в трубах.

С подвалами дело обстоит проще, они, как правило, являются более защищенными от воздействия влаги, грунтовых вод.

При скрытой прокладке трубы и каналы необходимо закрывать по всей длине на глубину не менее 10 мм, а провода – на глубину не менее 5 мм. Скрытая прокладка проводов в трубах удобнее тем, что в случае необходимости их (провода) легко заменить. Следует, однако, помнить, что не допускается прокладка в трубах и каналах двухпроводной и трехпроводной электрических линий.

Провода к осветительным приборам следует прокладывать сверху через потолок, а проводку к розеткам, выключателям – внутри помещений снизу.

В тех местах, где каналы выходят из панелей и перекрытий, располагаются узлы соединения проводов (рис. 25).

Рис. 25. Соединение проводов в ответвительной коробке

Концы проводов свариваются, изолируются и заделываются цементным раствором или гипсом.

До начала монтажа электропроводки необходимо определить точные места для установки группового щитка, патронов, розеток. Затем размечаются пути прокладки проводов, места их поворотов и проходов сквозь стены.

Если вы размечаете открытую проводку, не забудьте наметить места под крепления проводов.

В отверстиях перекрытий укрепляются специальные металлические крюки, на которых подвешиваются потолочные светильники (рис. 26). Подвесы светильников должны быть изолированы от этих крюков пластмассовой трубкой.

Рис. 26. Подвесы для крепления светильников
