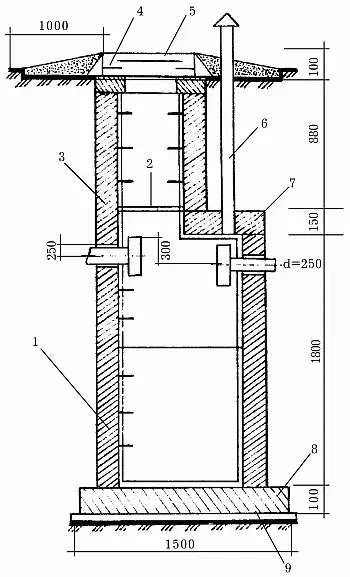

Рис. 36. Септик из сборных железобетонных элементов: 1 – железобетонное кольцо; 2 – деревянная крышка; 3 – железобетонное кольцо; 4 – опорное железобетонное кольцо; 5 – чугунный люк или деревянная крышка; 6 – вентиляционный стояк; 7 – железобетонная плита перекрытия; 8 – железобетонная плита днища; 9 – цементная стяжка (размеры даны в мм).

Септик может быть однокамерным (при расходе воды до 1 м3в сутки) или двухкамерным (свыше 1 м3в сутки), во втором случае первую камеру рекомендуется заполнять на 75 % от общей вместимости септика. Внутренний объем септика должен в 4–5 раз превосходить среднесуточный объем сточных вод.

Септики выкладывают из бутового камня, красного кирпича, бетона или монтируют из железобетонных колец с равными объемами камер.

Основанием для септика служит железобетонная плита или монолитный бетон, уложенный на слой утрамбованного щебня, перекрытием – деревянные щиты или железобетонные плиты, не мешающие чистке перекрытия септика от выпавшего в нем осадка.

Для облегчения чистки септик делают разборным и, закрыв сверху несколькими съемными слоями рубероида, засыпают слоем грунта или шлака толщиной 0,2–0,5 м либо устраивают люк с 2 крышками, пространство между которыми утепляют, засыпая шлак, керамзит или закладывая поролон.

Внутренняя поверхность септик из бутового камня или кирпича должна быть оштукатурена. В грунтах с высоким уровнем грунтовых вод стены септика снаружи обмазываются горячим битумом, в этом случае при засыпке у стенок септика предусматривается глиняный замок толщиной 30 см.

Для дома, в котором проживает семья из 4 человек, бывает достаточно однокамерного септика до 1,5 м глубиной.

При высоком уровне грунтовых вод рекомендуется устанавливать круглые в разрезе септики из 2 отделений, глубина каждого из них должна быть до 1,3 м. Расстояние септика до здания должно составлять не менее 5 м, до колодцев – 15–30 м.

Сточная вода поступает в септик и выходит из него через тройники диаметром 100 мм, нижние концы которых погружены в сточную воду примерно на 0,3 м для удержания плавающих частиц, а верхние, расположенные выше уровня воды, открыты для прочистки.

При чистке и эксплуатации септика не рекомендуется пользоваться хлорной известью, чтобы не уничтожить микроорганизмы, разлагающие органический осадок, который следует удалять примерно 1 раз в год с помощью ассенизационной машины или погруженного насоса.

Фильтрующий колодец используется для очистки сточных вод одного дома при благоприятных грунтовых условиях (песчаные и супесчаные грунты и низкий уровень грунтовых вод – на 1 м ниже основания колодца).

Фильтрующий колодец (рис. 37) сооружают из красного кирпича, бутового камня или собирают из железобетонных колец.

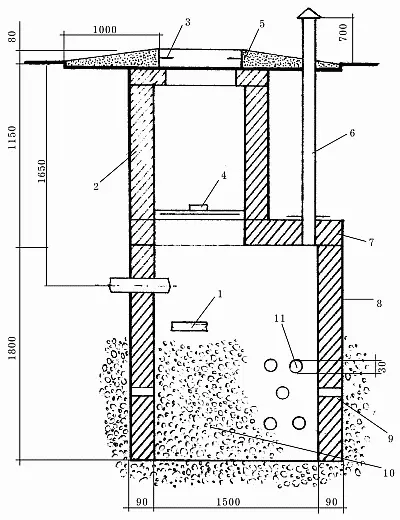

Рис. 37. Фильтрующий колодец из сборных железобетонных элементов: 1 – водоотбойная доска; 2 – железобетонное кольцо; 3 – чугунный люк или деревянная крышка; 4 – деревянная крышка; 5 – железобетонное опорное кольцо; 6 – вентиляционный стояк; 7 – железобетонная плита перекрытия; 8 – железобетонное кольцо; 9 – железобетонное кольцо с отверстиями; 10 – засыпка (показана не полностью); 11 – отверстия (80 шт.) (размеры даны в мм).

На высоте 1 м в колодце устраивается донный фильтр из гравия, щебня, спекшегося шлака или осколков кирпича. Стенки колодца должны иметь отверстия и снаружи быть обсыпаны тем же материалом на высоту фильтра слоем толщиной в 400–500 мм. В железобетонных кольцах просверливают отверстия диаметром 50–60 мм через каждые 100 мм по длине и высоте в шахматном порядке.

Конструкция верхней надфильтровой части колодца предусматривает вытяжку вентиляционной трубы с флюгаркой диаметром 100 мм, высота трубы над поверхностью земли составляет 0,5–0,7 м.

Сверху колодец перекрывается деревянной крышкой. Зимой при температуре –25 °C предусмотрена вторая утепляющая крышка.

Сточные воды в колодце очищаются c помощью биопленки, образующейся на поверхности загрузки фильтра микроорганизмами, которые поглощают в пищу органические вещества, содержащиеся в сточной воде. После очистки в колодце вода дополнительно очищается в почве.

Наряду с фильтрующими колодцами в песчаных и супесчаных грунтах применяются поля подземной фильтрации. При этом уровень грунтовых вод должен составлять не менее 1,5 м. По сравнению с фильтрующими колодцами такие поля подземной фильтрации отличаются простотой сооружения и эксплуатации. Эти сооружения представляют собой распределительную трубу с колодцами на ней, которая отводится от дозирующей камеры септика. Через колодцы сточная вода поступает в оросительную сеть.
