Рис. 48. Перевязка кладки из бутового камня: а – стены.

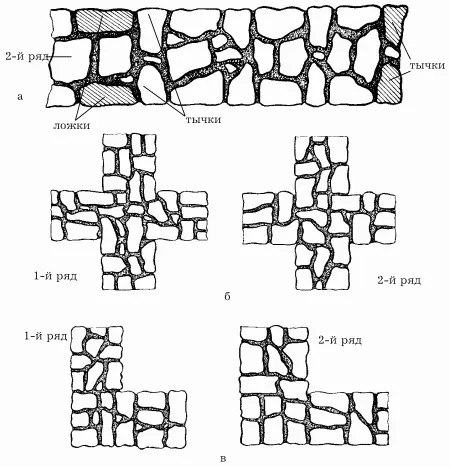

Рис. 48. Перевязка кладки из бутового камня (продолжение): а – стены; б – пересечения стен; в – углы.

Камни при кладке подбирают и подгоняют так, чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2–3 тонких камня в одном ряду кладки, а некоторые крупные камни могут входить в 2 смежных ряда кладки. Бутовую кладку выполняют «под лопатку», «под скобу» и «под залив» (рис. 49).

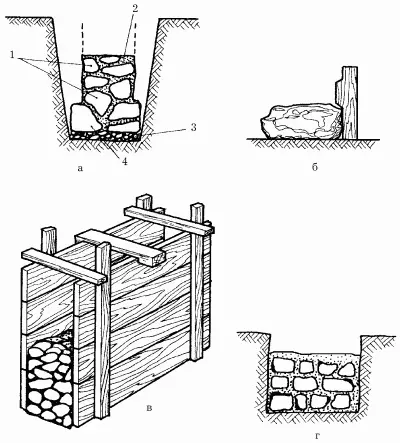

Рис. 49. Виды бутовой кладки: а – «под лопатку»; б – «под скобу»; в – в опалубке; г – враспор: 1 – верстовые камни; 2 – раствор; 3 – уложенное щебнем основание; 4 – постелистые камни первого ряда.

Кладку «под лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой. Затем заполняют пустоты между ними мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13–15 см) до заполнения всех пустот между камнями. Расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку, на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4–6 см.

Процесс кладки способом «под лопатку» выполняют в следующем порядке. Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4–5 м на прямых участках стены укладывают на растворе маячные камни. По маячным камням с обеих сторон кладки натягивают причалки, по которым в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен. Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3–4 см и устанавливают камень окончательно, осаживая его молотком. Уложив версты, приступают к заполнению забутки.

Раствор под забутку, как и для верстовых рядов, подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любых размеров и формы с плотной посадкой (без качания) на постель и с соблюдением перевязки, чередуя тычки с ложками. Для более плотной посадки камни осаживают трамбовкой или молотком. Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки. После укладки забутки выполняют расщебенку кладки, осаживая в раствор слабыми ударами молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают, добавляя раствор лишь в углубления между камнями. Следующие ряды кладки выполняют в той же последовательности.

Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка – разновидность кладки «под лопатку», и ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона. Кладка с приколкой лицевой поверхности также разновидность кладки «под лопатку». При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. С приколкой лицевой поверхности обычно выкладывают столбы и стены подвалов.

Кладку в опалубке способом «под лопатку» выполняют для получения гладкой поверхности обеих сторон стены при малопостелистом и неровном бутовом камне. В этом случае подбор более постелистых камней для верстовых рядов и углов можно не делать. Кладку «под залив» выполняют из рваного бутового или булыжного камня без подбора камней и выкладки верстовых рядов.

Кладку «под залив» делают в опалубке, которую устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20–25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки между камнями мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены.
