«Лицом к лицу лица не увидать – большое видится на расстоянии», – сказал поэт и попал, что называется, в самую точку. Уже первые космические полеты показали: поднявшись ввысь на несколько сотен километров удается увидеть то, чего мы никогда не можем разглядеть у себя под ногами – строение земных недр, обычно скрытых под покровом почвы, под верхними рыхлыми слоями.

Какую пользу это может принести говорит хотя бы такой факт. Летчик-космонавт СССР Олег Макаров, выезжая на встречу с жителями Салехарда, прихватил с собой в качестве сувенира фотографию окрестностей этого города, снятую с борта корабля «Союз-22». Встреча прошла успешно, но когда Макаров преподнес хозяевам свой подарок, прозвучал неожиданный вопрос:

- Сколько стоит этот снимок?

Макаров удивился:

- Нисколько. Это подарок.

Однако спрашивающий (это был один из геологов) не унимался:

- А фотографию можно дешифровать?

- Да, - ответил Макаров. – Если хотите, можно точно установить, когда и при каких обстоятельствах она была сделана…

Тут геолог облегченно вздохнул и улыбнулся:

- Спасибо. Вы только что подарили нашему городу двадцать миллионов рублей!

Именно в эту сумму обошлись бы аэрофотосъемка и последующая дешифровка фотографий данного района, которую геологи только собирались сделать.

Конечно, и полевая, и космическая съемка помогают специалистам узнать много нового о подземном строении горных пород. Но этих знаний зачастую все же оказывается недостаточно, чтобы с уверенностью судить, есть здесь нефть или нет? Чтобы «прощупать» недра получше, используют геофизические методы поиска полезных ископаемых.

Геофизики словно бы видят сквозь землю на глубину 5-6 километров. Как им это удается? В какой-то мере геофизические методы исследования недр можно сравнить с ренгеновским просвечиванием человеческого тела, а точнее – с ультразвуковой диагностикой. В тело Земли запускают пучок колебаний и по отражению волн от слоев горной породы судят о геологическом строении данного района.

В настоящее время используется четыре основных геофизических метода: сейсмический, гравиметрический, магнитный и электрический. Рассмотрим их по порядку.

Сейсморазведка основана на изучении особенностей распространения упругих колебаний в земной коре. Упругие колебания (или, как их еще называют, сейсмические волны) чаще всего вызываются искусственным путем.

Сейсмические волны распространяются в горных породах со скоростью от 2 до 8 км/с - поистине космические скорости! – в зависимости от плотности породы: чем она выше, тем больше скорость распространения волны.

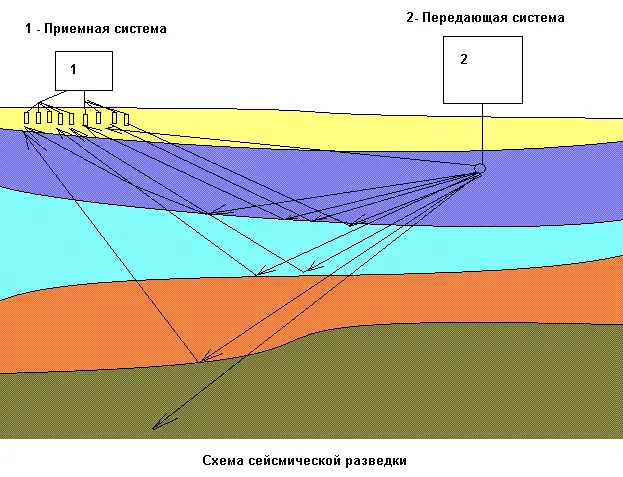

На границе раздела двух сред с различной плотностью часть упругих колебаний отражается и возвращается к поверхности Земли. Другая же часть преломляется, одолевает границу раздела и уходит в недра глубже – до новой поверхности раздела. И так до тех пор, пока окончательно не затухнут.

Отраженные сейсмические волны, достигнув земной поверхности, улавливаются специальными приемниками и записываются на самописцы. Расшифровав графики, сейсморазведчики устанавливают потом границы залегания тех или иных пород. По этим данным строят карты подземного рельефа.

Такой метод отраженных волн был предложен советским геологом В.С.Воюцким в 1923 году и получил широкое распространение во всем мире. В настоящее время, наряду с этим методом, используют также и корреляционный метод преломленных волн. Он основан на регистрации преломленных волн, образующихся при падении упругой волны на границу раздела под некоторым, заранее рассчитанным критическим углом. Используются в практике сейсморазведочных работ и другие способы.

Раньше в качестве источника упругих колебаний чаще всего использовали взрывы. Теперь их стали заменять вибраторами.

Вибратор можно установить на грузовик и за рабочий день обследовать достаточно большой район. Кроме того, вибратор позволяет работать в густонаселенных районах. Взрывы наверняка потревожили бы жителей близлежащих домов, а вибрации можно подобрать такой частоты, что они не воспринимаются человеческим ухом.

Единственный недостаток этого способа – малая глубина исследований, не более 2-3 километров. Поэтому для более глубинных исследований применяют преобразователь взрывной энергии. Источником волн здесь по существу остается тот же взрыв. Но происходит он уже не в почве, как раньше, а в специальной взрывной камере. Взрывной импульс передается на грунт через стальную плиту, а вместо взрывчатки часто используют смесь пропана с кислородом. Все это, конечно, позволяет намного ускорить процесс зондирования недр.
