Шірокорад Борисович - Бог войны Третьего рейха

Внутренний диаметр барбета, мм 10 000

Диаметр шарового погона, мм 8750

Броня, мм:

лоб 360

бок 220

горизонтальная часть крыши 160

передний скос 180

боковой скос 220

задний скос 180

шельф сзади 50

шельф сбоку 160

барбет:

верхняя часть 360

нижняя часть 220

Вес вращающейся брони, т 408

Вес вращающейся части башни, т 1064

Время отпирания замка, с 1,8

Время запирания замка, с 2,6

Скорость подачи боекомплекта, выстр./мин. на ствол 2,3

Скорострельность, выстр./мин. 2,3

Боекомплект, выстр./ствол 95

Таблица 258

Баллистические данные 38-см пушки SKC/34

Заряжание раздельно-гильзовое. Вес латунной гильзы 70 кг.

40-см пушка SKC/34

Устройство 40-см пушки SKC/34

Ствол пушки одновременно имел и свободную трубу, и свободный лейнер. И свободная труба, и лейнер могли быть заменены с обоих концов ствола, хотя легче было производить замену через дульный срез.

Затвор клиновой горизонтальный. Часть затворов открывалась влево, часть — вправо.

Таблица 259

Данные 40-см пушки SKC/34

Ствол

Калибр, мм 406,4

Длина ствола полная, мм/клб 21130/52

Длина канала ствола, мм/клб 19750/48,6

Длина нарезной части, мм/клб 17066/42

Длина каморы, мм 2481

Объем каморы, л 420

Число нарезов 90

Крутизна нарезов, клб:

в начале 40

у дула 32

Глубина нареза, мм 4,8

Ширина нареза, мм 7,98

Ширина поля, мм 6,2

Вес затвора, кг 3600

Вес лейнера, т 20,8

Вес ствола с затвором, т 159,9

Максимальное давление в канале ствола, кг/см² 3200

Живучесть ствола, выстр. 180―210

Данные двухорудийной башенной установки SKC/34 на линкоре типа «Н»

Угол ВН от –5,5° до +30°

Внутренний диаметр барбета, м 11

Бронирование, мм:

лоб 385

боковые стенки 240

крыша (минимум) 130

Вес люльки, т 58

Вес брони, т 513

Вес всей башни, т 1475

Таблица 260

Баллистические данные морских орудий 40 cm SKC/34 (для линкоров типа «Н»)

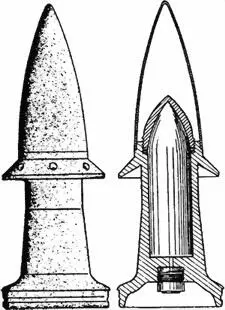

Рис. 1. Надкалиберная кумулятивная мина к 3,7-см противотанковым пушкам

Рис. 2. 7,5-см противотанковая пушка Pak 40, буксируемая тягачом Sd.Kfz.11

Рис. 3. 2,8-см тяжелое противотанковое ружье обр. 41 (s.Pz.B.41):

а) в боевом положении при стрельбе с колес;

б) в боевом положении при стрельбе с сошек

Рис. 4. 2,8/2-см осколочная граната обр. 41

Рис. 5. 2,8/2-см бронебойно-трассирующий подкалиберный снаряд обр. 41

Рис. 6. 4,2/2,8-см осколочно-трассирующая граната обр. 41

Рис. 7. 4,2/2,8-см бронебойно-трассирующий подкалиберный снаряд обр. 41

Рис. 8. 7,5/5,5-см снаряды для 7,5-см противотанковой пушки с коническим каналом ствола (7,5 cm Pak 41):

а) осколочный

Рис. 8: б) бронебойный подкалиберный

Рис. 8: в) бронебойный подкалиберный
