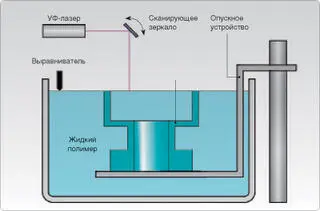

Принцип стереолитографии заключается в использовании фотополимера в жидком состоянии, поверхность которого отверждается лучом УФ-лазера в соответствии с рисунком текущего слоя (здесь обычно добавляют, что подобные фотоотверждаемые полимеры издавна применяются дантистами для пломбирования зубов). Рисунок получается послойной "нарезкой" исходной компьютерной 3D-модели с помощью специального софта. После формирования текущего слоя стол с моделью опускается на толщину слоя, а поверхность с помощью специального выравнивателя опять заливается жидким полимером, из которого формируется следующий слой [1]. Готовый образец промывается, дабы удалить остатки полимера, и некоторое время выдерживается под УФ-лампой для окончательного затвердевания.

На SLA-принтерах можно печатать довольно крупные изделия (до 75 сантиметров по максимальному габариту). Такой принтер даже с не очень большим рабочим объемом (например, 250х250х250 мм) представляет собой внушительное устройство величиной со шкаф и весом полтонны. Современные SLA-принтеры имеют самую высокую точность среди своих собратьев (так, аппараты от 3D Systems позволяют выдержать толщину слоя в одну-две тысячные дюйма - 0,025–0,05 мм), в них получаются гладкие и прочные модели с отличной проработкой мелких деталей. Недостатки их - крайняя медлительность (скорость роста образца - несколько миллиметров в час по высоте заготовки), ограниченный ассортимент исходных материалов и дороговизна. Цена таких принтеров обычно не указывается (ибо продаются они поштучно), но, порывшись в Сети, можно узнать, что для модели Viper SLA (не самой дешевой, правда) она начинается от 150 тысяч евро. Видимо, по этой причине SLA-продукты 3D Systems в нашей стране не очень популярны.

Версия SLA-технологии под названием SGC (Solid Ground Curing) работает гораздо быстрее, но и с несколько меньшим разрешением. В первоначальном варианте, разработанном израильской фирмой Cubital еще в 1987 году, процесс напоминал ксерокопирование: на специальном стекле с помощью тонера формируется маска текущего слоя, через которую фотополимер засвечивается уже не лазером, а УФ-лампой сразу по всей поверхности. В современной модификации вместо маски используют DLP-матрицу, как в проекторах изображений. Такой SGC-аппарат (например, Perfactory от немецкой фирмы EnvisionTEC) может иметь скорость печати до 20 мм/час и разрешение по высоте (минимальную толщину слоя) 0,1 мм. Стоит Perfactory (за рубежом) около 55 тысяч евро.

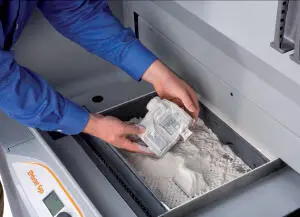

Недостатка, заключающегося в специфичности и дороговизне исходного материала, лишены лазерные 3D-принтеры, использующие технологию спекания (Selective Laser Sintering, SLS). Метод был запатентован в 1989 году выпускником Техасского университета Карлом Декардом. SLS-принтер устроен гораздо проще, чем SLA: луч лазера плавит предварительно подогретый почти до температуры плавления порошок, формируя рисунок слоя. После его застывания насыпается очередная порция порошка, и формируется следующий слой. Очевидное преимущество такого подхода - возможность использования почти любого термопластичного материала, от полимеров до воска. Кроме того, модели, изготовленные по такой технологии, считаются самыми прочными. Разрешение SLS меньше, чем у SLA, а скорость работы выше (например, для принтеров EOSINT немецкой фирмы EOS толщина слоя - 0,1–0,15 мм, скорость формирования слоев - до 35 мм/час). Недостатки - поверхность изделий получается шероховатой, и требуется относительно большое время подготовки к работе, то есть для нагрева исходного полимера и стабилизации температуры.

Зато SLS-принтеры обладают одним очень полезным свойством: они позволяют "печатать" металлические изделия. Делается это при помощи специального порошка, представляющего собой стальные частицы, покрытые полимером. Модель, изготовленная на принтере из порошка, помещается в печь, где пластик выгорает, а поры заполняются легкоплавкой бронзой, в результате получается очень прочное композитное изделие. Есть также порошки на основе стекла или керамики, из них получают термостойкие и химически стойкие детали.

Традиционно в обзорах 3D-принтеров упоминается LOM-технология (Laminated Object Manufacturing), изобретенная Михаилом Фейгеном еще в 1985 году. Здесь лучом лазера раскраивают листовой материал, в качестве которого может выступать что угодно (бумага, ламинат, металлическая фольга и даже керамика), а затем нагреваемые валки склеивают полученные слои друг с другом. Недостатки метода понятны: грубая поверхность изделий, возможность расслоения и ошибок при не полностью прорезанном листе. Зато можно без проблем удалить испорченные слои и сделать их заново. Судя по результатам в поисковых системах (точнее, по их отсутствию), подобные принтеры уже не в моде, тем не менее на сайте фирмы Landfoam можно увидеть восхитительные образчики ландшафтов и архитектурных объектов, изготавливающихся по заказам с помощью подобной технологии.
