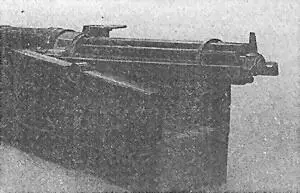

«Тело» картечницы («скорострельной пушки») Гатлинга — Горлова в экспозиции Тульского государственного музея оружия
«Тело» картечницы Гатлинга — Горлова («скорострельной пушки обр. 1871 г.») укладывалось на железную раму с цапфами, на которой крепилась и медная воронка под магазин, точнее — под секторную коробку-пачку на 24 патрона. Патроны подавались собственной тяжестью и давлением грузика, поджимаемого сверху заряжающим. Затем, по образцу модели Гатлинга 1874 г., приняли карусельное устройство с четырьмя секторами — каждый включал 4 отделения по 25 патронов. В 1885 г. был принят барабанный магазин системы Экльста.
«Тело» картечницы («скорострельной пушки») Гатлинга — Барановского в экспозиции Тульского государственного музея оружия
В картечнице Гатлинга — Барановского («скорострельной пушке обр. 1873 г.») уменьшена длина стволов, длина и масса «тела» самой картечницы. Вращающийся блок стволов облегчен, стволы укрыты медным кожухом, рукоятка вращения надета прямо на центральный вал, работа с ней стала легче. Возросла скорострельность. Изменилась и установка — картечница опиралась на круглый стол на оси лафета и поворачивалась на нем по горизонту. Появилось «автоматическое» устройство рассеивания пуль — впоследствии автоматически действующие механизмы рассеивания по фронту или в глубину появятся на ряде пулеметов. Картечница легко разбиралась на 4 части (картечница, лафет, колеса).
Облегченный лафет весил 276,5 кг, имел диаметр колес 1,09 м, давал угол возвышения 60° и склонения 50°, поворота по горизонту 60°. При нем возили 6720 (672 — в ящиках на лафете), при лафете пушечного типа — 6048 патронов.
Картечница |
Гатлинга-Горлова обр. 1870 г. |
Гатлинга-Барановского обр. 1873 г. |
Калибр |
4,2 лин (10,67 мм) |
4,2 лин (10,67 мм) |
Количество стволов |
10 |
6 |
Длина ствола, мм |
826 |
660,5 |
Масса «тела» картечницы, кг |
163 |
49 |
Масса лафета, кг |
496 |
276,5 |
Масса с передком и патронами, кг |
1104 |
528 |
Боевая скорострельность, выстр./мин. |
до 400 |
до 600 |
Дальность стрельбы, м |
1493 (700 саженей) |
1200 |
Расчет, чел. |
7 (из них 2 ездовых) |
3 (из них один ездовой) |
Запряжка |
четверная |
парная |
Картечницы в целом нашли довольно ограниченное применение. Во время Хивинского похода 1873 г. две картечницы (взвод) имелись в отряде генерал-майора Головачева, составленном из пехоты и казаков. В ходе этого похода картечницы обычно вели огонь вместе с «ружейными» стрелками на дальности до 1000–1100 м. Такой огонь позволял «отбрасывать» отряды туркмен, атакующие плотной массой.
Уже в 1876 г. последовало распоряжение об упразднении «скорострельных» батарей и передаче картечниц в крепости, на склады и частью — на флот. После этого картечницы выдавались в войска по специальному распоряжению и использовались как «дополнительное», нештатное (или сверхштатное) вооружение. Во время Русско-турецкой войны 1877–1878 гг. со складов Одесского военного округа выдали 27 картечниц для самообороны черноморских береговых батарей на случай вражеского десанта: 8 — в Одессу, 8 — в Очаков, 4 — в Севастополь, 4 — в Балаклаву, 3 — в Евпаторию. На флоте в этот период использовали вместе с картечницами системы Гатлинга картечницы Пальмкранца калибра 4,2 линии (10,67 мм) и 1 дюйм (25,4 мм). В 1877 г. по одной-две картечницы Пальмкранца или Гатлинга ставили на корабли береговой обороны типа «поповок», а также на мобилизованные гражданские суда. Действовали картечницы и на суше.
Как видно на этой гравюре, 10-ствольная картечница Гатлинга — Горлова («4,2-линейная скорострельная пушка обр. 1871 г.») по размерам была сопоставима с 4-фунтовой (87-мм) нарезной полевой пушкой
В 1877 г. Рущукский отряд русской Дунайской армии получил со складов Киевского округа 8 картечниц, образовавших «полевую скорострельную батарею». Еще 8 картечниц действовали на Дунайских береговых батареях, под Никополем, под Плевной, на Шипке. Эти картечницы считались в составе осадной артиллерии. 16 своих картечниц русские передали болгарскому Земскому войску. Интересны попытки «приблизить» картечницы в бою к пехоте. Так, в октябре уже во время боев за Плевну генерал Тотлебен выдвинул идею формирования «подвижного стрелкового отряда», включающего несколько рот стрелков с винтовками Мартини и Бердана, а также нарезными крепостными ружьями, и картечницы. «Летучий отряд» из двух рот стрелков, 6 картечниц и команды в 50 человек с крепостными ружьями сформировали в составе отряда генерал-лейтенанта М.Д. Скобелева. Это было, пожалуй, единственной попыткой применить картечницы наилучшим образом. В этом отряде можно увидеть и отдаленный прототип совместных действий отборных стрелков, дальнобойных крупнокалиберных снайперских винтовок и пулеметов.
