Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

В 1995 году, когда компания McDonnell Douglas Aerospace (Boeing) получила контракт на их производство и введение в оперативное использование 2 450 комплектов JDAM. В 1998 году фирма Boeing начала производство комплектов JDAM с модернизированной помехозащитной системой GPS, а компания Alliant Systems приступила к производству дистанционного радиовзрывателя DSU-33B/B. Комплекты наведения JDAM похожи и различаются лишь в механических деталях, что зависит от размеров боеприпасов. В хвостовом отделе находится блок управления и наведения HG1700, GPS-приемником GEM-III и инерциальной системой наведения, а также привод головок хвостового оперения, 4 управляемых стабилизатора. Взрыватель FMU-143 авиабомб Mk84 и BLU-109 устанавливается в боевое положение перед вылетом, а новый взрыватель FMU-152B может переводиться в боевое положение и в ходе полета. Взрыватель FMU-152B разработан компанией Motorola в соответствии с программой JTF (Joint Programmable Fuze). Он имеет 20 вариантов установок, тогда как взрыватель FMU-155B, применявшийся для SLAM-ER, — всего 5 вариантов. Точность системы наведения обеспечивала КВО до 15 м (40 футов). Координаты в JDAM вносятся из кабины пилота. При включении приборов происходит проверка данных, заложенных в процессоре JDAM приборами самолета. После отбрасывания наведение УАБ осуществляется инерциальной системой с коррекцией GPS.

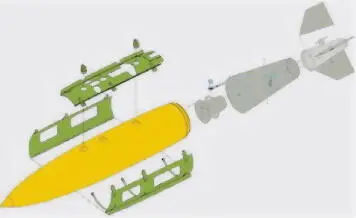

ФОТО 30. Комплект JDAM

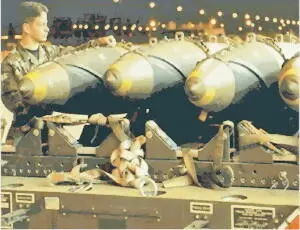

ФОТО 31. Авиабомба Мк 84 с комплектом JDAM

В силу задержек с реализацией программы JDAM, в 90-х годах Министерство обороны США дополнительно привлекло компании Northrop Grumman и Hughes (Raytheon) для создания системы GATS/GAM. Эта система авиационного управляемого оружия состоит из установленной на самолете-носителе подсистемы GATS (GPS Aided Targeting System) и подсистемы GAM (Global Positioning System Aided Munition). Система использует РЛС с синтезированной решеткой (SAR) для устранения ошибок GPS, чем обеспечивается точность (КВО) до 10 м. Носовая часть системы с блоком управления состоит из инерциальной системой, GPS-приемника и бортового компьютера, а хвостовая часть включает привод управления хвостовым оперением с четырьмя подвесными стабилизаторами. В носовой части установлена GPS антенна для приема сигналов на подлетном участке траектории, а в хвостовой части установлена антенна для приема сигналов на конечном участке. Перед применением этой системы самолет B-2В с помощью РЛС снимает координаты цели и сверяет их с данными своего бортового компьютера и системы GATS.

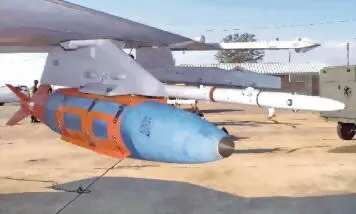

ФОТО 32. Авиабомба Мк 84 с комплектом GAM

На вооружение американских ВВС система GATS/GAM поступила в конце 90-х годов. В настоящее время она более известна под названием GGM (GPS Guided Munition). Первая УАБ системы GAM была создана с применением в качестве БЧ фугасной авиабомбы Mk84 калибра 2 000 фунтов со взрывателем FMU-143 и была известна также как GAM-84, имея и официальное обозначение GBU-36/B. Эта УАБ была создана для стратегического «невидимого» бомбардировщика Б-2 (B-2). Однако после того, как было произведено 200 УАБ GBU-36/B, появились комплекты JDAM, заменившие в 1999 году УАБ GBU-36/B в арсенале Б-2, и производство последней было прекращено.

В конце 1997 года на вооружение ВВС США была принята УАБ GBU-37 GAM. Стратегические бомбардировщики B-2В осенью 2001 года применили в Афганистане авиабомбы типа GAM (GPS Aided Munitions) типа GBU-37 с БЧ BLU-113.

В марте-июне 1999 г. бомбы JDAM были применены в ходе нападения НАТО на Югославию бомбардировщиками В-2, которыми было сброшено 652 бомбы GBU-31 JDAM.

Вследствие относительной дешевизны, ВВС США заказали в конце 1990-х годов у компании McDonell Douglas 62 000 комплектов JDAM, а ВМС США 25 500 комплектов. На производственной линии компании Boeing ежемесячно 11 работниками выпускалось 600 таких комплектов. Затраты на эти бомбы были быстро возмещены в Афганистане, когда в ходе кампании 2001–2002 гг. было использовано 18 000 авиационных боеприпасов из которых 5 000 составляли управляемые авиабомбы, оснащенные комплектами JDAM (до 45 % от общего количества израсходованных УАБ).

Созданные УАБ GBU-31V1 (на базе Мk84), GBU-31V3 (на базе BLU-109), GBU-32V1 (на базе Мk83) и GBU-32 V3 (на базе BLU-110) также применялись в Афганистане, где американские авианаводчики (военнослужащие ССО США) или самолеты-разведчики определяли с помощью лазерных дальномеров, совмещенных с GPS-приемниками, точные координаты цели. Согласно этим координатам экипажи самолетов программировали ГСН УАБ, устанавливали взрыватели на тот или иной способ приведения в действие. По этой причине бомбардировщики B-1A и B-52H оказались в состоянии выполнять задачи непосредственной поддержки дружественных подразделений Северного Альянса. Именно благодаря такой поддержке подразделения Северного Альянса, координируемые оперативными группами американского спецназа, смогли победить талибов.
