Для противоракетной обороны могут также применяться зенитные ракетные комплексы войсковой ПВО средней дальности типа «Бук-М1» и его модификации, которые способны поражать баллистические ракеты и другие виды управляемых боеприпасов.

Зенитный ракетный комплекс 9К37 «Бук» (по классификации НАТО SA-11 Gadfly) и его модификации 9К37М и 9К37М1 «Бук-М1» — самоходный зенитно-ракетный комплекс, предназначенный для борьбы с маневрирующими аэродинамическими целями на малых и средних высотах (от 30 м до 14–18 км) в условиях интенсивного радиоэлектронного противодействия.

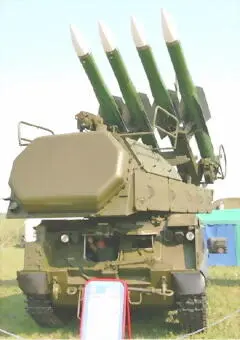

ФОТО 5. 9К37 «Бук». Фото с сайта: www.wartechnic.ru

Разработка комплекса «Бук» была начата по Постановлению ЦК КПСС и СМ СССР от 13 января 1972 г. и предусматривала использование кооперации разработчиков и изготовителей, по основному составу соответствующей ранее задействованной в создании ЗРК «Куб». Одновременно была определена разработка ЗРК М-22 «Ураган» для Военно-морского флота с использованием единой с комплексом «Бук» ЗУР.

Войсковой ЗРК «Бук» предназначался для борьбы в условиях радиопротиводействия с аэродинамическими целями, летящими со скоростями до 830 м/с, на средних и малых высотах, маневрирующими с перегрузками до 10–12 единиц, на дальностях до 30 км, а в перспективе и с баллистическими ракетами «Ланс».

Разработчиком ЗРК «Бук» в целом был определен Научно-исследовательский институт приборостроения (генеральный директор В.К. Гришин). Главным конструктором комплекса 9К37 в целом был назначен А.А. Растов, командного пункта (КП) 9С470 — Г.Н. Валаев (затем — В.И. Сокиран), самоходных огневых установок (СОУ) 9А38 — В.В. Матяшев, полуактивной доплеровской головки самонаведения 9Э50 для ЗУР — И.Г. Акопян.

Пуско-заряжающие установки (ПЗУ) 9А39 создавались в Машиностроительном конструкторском бюро (МКБ) «Старт» под руководством А.И. Яскина. Унифицированные гусеничные шасси для боевых машин комплекса создавались в ОКБ-40 Мытищинского машиностроительного завода коллективом, возглавляемым Н.А. Астровым. Разработку ракет 9М38 поручили Свердловскому машиностроительному конструкторскому бюро «Новатор» во главе с Л.В. Люльевым. Станция обнаружения и целеуказания (СОЦ) 9С18 («Купол») разрабатывалась в Научно-исследовательском институте измерительных приборов под руководством главного конструктора А.П. Ветошко (затем — Ю.П. Щекотова).

В состав ЗРК «Бук» входят следующие боевые средства: ЗУР 9М38; командный пункт 9С470; станция обнаружения и целеуказания 9С18 «Купол»; самоходная огневая установка 9А310; пуско-заряжающая установка 9А39 [14].

Сразу после принятия ЗРК 9К37 по постановлению ЦК КПСС и Совета министров СССР в 1979 году были начаты работы по дальнейшей модернизации комплекса. Испытания модернизированного комплекса были проведены в 1982 году. По их результатам ЗРК «Бук-М1» был принят на вооружение. Анализ результатов испытаний показал, что по сравнению с базовым вариантом зона поражения была значительно увеличена, вероятность поражения крылатых ракет ALCM не менее 40 %, вертолёты «Хью-Кобра» сбиваются с вероятностью от 60 до 70 %, зависшие вертолёты на дальностях от 3,5 до 10 км могут быть поражены с вероятностью от 30 до 40 %. Введена возможность распознавания трёх классов целей: самолёта, вертолёта, баллистической ракеты. Внедрены технические и организационные мероприятия для эффективного противодействия противорадиолокационным ракетам. Все средства ЗРК «Бук-М1» имеют полную взаимозаменяемость с элементами комплекса базовой модификации. В 1983 году комплекс был принят на вооружение. За рубеж поставлялся под наименованием «Ганг».

В декабре 1992 года распоряжением Президента Российской Федерации были начаты работы над комплексом 9К37М1–2 «Бук-М1–2». Основной задачей модернизации было внедрение ЗУР 9М317 в уже существующие средства ЗРК 9К37М1 «Бук-М1». Доработка комплекса проводилась в период с 1993 по 1996 годы. Зенитная управляемая ракета 9М317 разрабатывалась единой для ПВО сухопутных войск и ПВО кораблей ВМФ (ЗРК «Еж»). Она поражает тактические баллистические ракеты, самолеты стратегической и тактической авиации, в том числе маневрирующие с перегрузкой до 12 ед., крылатые ракеты, вертолеты огневой поддержки (в том числе зависающие на малых высотах), дистанционно-пилотируемые летательные аппараты, противокорабельные ракеты в условиях интенсивного радиопротиводействия, а также радиоконтрастные надводные и наземные цели. Ракета 9М317 по сравнению с 9М38М1 имеет расширенную зону поражения до 45 км по дальности и до 25 км — по высоте и параметру, а также большую номенклатуру поражаемых целей, в ней предусматривается использование инерциально-корректируемой системы управления с полуактивной радиолокационной ГСН 9Б-1103М с наведением по методу пропорциональной навигации. Технические решения, заложенные в ней, позволили по результатам распознавания адаптировать систему управления и боевое снаряжение ракеты к типу цели (баллистическая цель, аэродинамическая цель, вертолет, малоразмерная цель, надводная (наземная) цель) и повысить вероятность поражения. За счет технических решений, реализованных в бортовой аппаратуре ракеты и средствах комплекса, обеспечиваются стрельба по радиоконтрастным надводным и наземным целям и их поражение за счет прямого попадания. Ракета может поражать цели, летящие на сверхмалых высотах. Дальность захвата цели с ЭПР = 5 кв. м — 40 км. Высокая эффективность, универсальность и возможность использования ЗУР 9М317 подтверждена в ходе войсковых учений и стрельб.
