Олег Валецкий - Оружие современных войн. Боеприпасы, системы управляемого вооружения и меры противодействия их применению

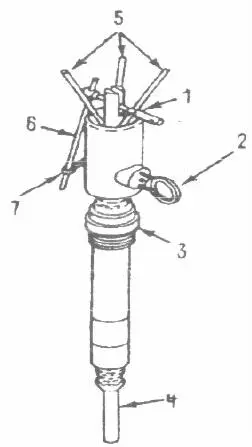

ФОТО. Взрыватель М 605: 1 — основная предохранительная чека; 2 — вытяжное кольцо боевой чеки; 3 — резиновая прокладка; 4 — капсюль-воспламенитель; 5 — нажимные стержни; 6 — промежуточная предохранительная чека; 7 — стопорное кольцо.

Мина М-16А2 отличалась наличием одного внутреннего взрывателя, находившегося в центре корпуса мины, что потребовало смещения взрывателя М-605 в сторону от центра, но это дало возможность немного увеличить вес заряда мины и, соответственно, радиус поражения (согласно уставу FМ 20–32 ― до 30 метров, тогда как у М-16 и М-16А1, согласно этому же уставу, данная дистанция составляла 27 метров).

Следует также выделить и весьма эффективную и удобную американскую мину М-26 со взрывателем двойного действия. Этот взрыватель имеет весьма надежный предохранитель с дополнительной вертикально установленной предохранительной чекой, удерживающей основную вилкообразную предохранительную чеку, которая в предохранительном положении блокирует работу нажимного и натяжного датчиков цели. Интересно, что в данной мине применен выбрасываемый вверх шарообразный боевой элемент типа «baseboll», характерный для кассетных боеприпасов, где подобные снаряды используются в качестве суббоеприпасов.

Эта мина, обладая удобной формой и хорошим соотношением общего веса и веса заряда (1 кг на 170 г Гексотола-Composition B), имеет типичный для американских нажимных мин переключатель положений со стрелкой, указывающей на боевое (A — armed) и безопасное (S — safe) положения мины.

В настоящее время единственной противопехотной миной, применяющейся или, по крайней мере, разрешенной к применению в армии США, является мина направленного осколочного действия модификаций М-18 и М-18А1 «Клэймор» (Claymore).

Данные мины стали широко применяться армией США во Вьетнаме, где она столкнулась с широким применением осколочных мин направленного действия противником.

В учебном циркуляре армии США ТС 5–31 (в переводе на русский язык ― «Мины и мины-ловушки патриотических сил Южного Вьетнама и принципы их применения») издания 1969 года писалось: «Одним из типов противопехотной мины, которая, по-видимому, найдет все более широкое применение против наших войск, является мина типа «Клэймор» и многочисленные ее варианты. Такое средство наносит поражение личному составу, находящемуся на расстоянии 200 м и не имеющему таких средств защиты, как бронежилеты. Эти мины обычно устанавливаются на ровной открытой для наблюдения местности.

Они часто устанавливаются у стен, деревьев или каких-либо других объектов. В более 50 % всех известных случаев такие мины имели командное управление по проводам. Электрические проводники укладывались на большую глубину в плотно утрамбованный грунт. В учебных документах противника рекомендуется класть в ровик с кабелем и вокруг позиций сапера-наблюдателя очищенный чеснок с целью затруднения их разведки с помощью служебных собак. Один из вариантов мины противника типа «Клэймор» ― мина DH-10 при использовании группой из трех штук может при взрыве проделать в проволочном заграждении проход шириной 2 м и глубиной 30–40 м. Такие мины наносили весьма серьезные потери, когда их подвешивали на ветках деревьев или других возвышающихся местных предметах. Мины, подвешиваемые на деревьях, использовались главным образом против личного состава, находящегося на броне движущихся танков или бронетранспортеров».

В данном случае под именем «Клэймор» американцы понимали все типы осколочных мин направленного действия и закономерно уделили большое внимание разработке собственных мин подобного типа.

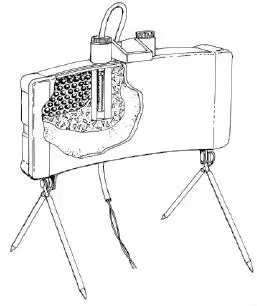

Более поздняя версия мины М-18А1 имела вес 1,58 кг, была снаряжена 682 граммами пластита С4, и ее поражающими элементами являлись 700 стальных шариков, залитые в пластиковой пластинке, размещенной под выгнутой стороной корпуса мины. Такая конструкция обеспечивала поражение незащищенных целей в среднем под углом 50–60 градусов на дальность до 50 метров.
