В январе 1942 года танк Т-70 был принят на вооружение РККА. Срок начала серийного выпуска машины был определен — март 1942 года. В апреле 1942 года по чертежам Горьковского автозавода серийное производство танков Т-70 было организовано и на заводе № 38 в г. Кирове.

Схема общей компоновки машины принципиально была такой же, как у танка Т-60. Механик-водитель находился в носовой части корпуса у левого борта. Во вращающейся башне, смещенной к левому борту от продольной оси корпуса, располагался командир танка. В средней части корпуса вдоль правого борта на общей раме были установлены два спаренных последовательно двигателя, составлявшие единый силовой агрегат. Такое конструктивное решение было впервые реализовано в отечественном танкостроении. Трансмиссия и ведущие колеса имели переднее расположение.

В башне устанавливались 45-мм танковая пушка обр. 1938 года и спаренный с ней 7,62-мм пулемет ДТ, который был расположен слева от пушки. Для удобства работы командира танка орудие было смещено вправо от продольной оси башни. Длина ствола пушки составляла 46 калибров, высота линии огня — 1540 мм. Пулемет монтировался в шаровой установке и в случае необходимости мог быть снят и использоваться вне танка. Углы наводки спаренной установки по вертикали составляли от —6 до +20°. При стрельбе применялись прицелы: телескопический ТМФП (на части танков устанавливался прицел ТОП) и механический — в качестве резервного. Дальность стрельбы прямой наводкой составляла 3600 м, максимальная — 4800 м. Скорострельность — 12 выстр./ мин. Шестеренчатый механизм поворота башни устанавливался слева от командира, а винтовой подъемный механизм спаренной установки — справа. Спусковой механизм пушки был связан тросом с правой ножной педалью, а пулемета — с левой. В боекомплект танка входили 90 выстрелов с бронебойными и осколочными снарядами для пушки (из них 20 выстрелов находились в магазине) и 945 патронов к пулемету ДТ (15 дисков). На машинах первых выпусков боекомплект к пушке состоял из 70 выстрелов. Начальная скорость бронебойного снаряда массой 1,42 кг составляла 760 м/с, осколочного массой 2,13 кг — 335 м/с. После производства выстрела бронебойным снарядом стреляная гильза выбрасывалась автоматически. При стрельбе осколочным снарядом из-за меньшей длины отката пушки открывание затвора и извлечение гильзы осуществлялось вручную. Созданный весной 1942 года новый бронебойно-подкалиберный снаряд для 45-мм пушки пробивал броневую плиту толщиной 50 мм на дальности 500 м.

Сварная граненая башня, изготавливавшаяся из броневых листов толщиной 35 мм, устанавливалась на шаровой опоре в средней части корпуса и имела форму усеченной пирамиды. Сварные стыки башни были усилены броневыми угольниками. Лобовая часть башни имела литую качающуюся маску с амбразурами под установку пушки, пулемета и прицела. В крыше башни был сделан входной люк командира танка. В броневой крышке люка был установлен перископический смотровой зеркальный прибор, обеспечивавший командиру круговой обзор.

Силовой агрегат ГАЗ-203 (70-6000) состоял из двух четырехтактных 6-цилиндровых карбюраторных двигателей ГАЗ-202 (ГАЗ 70-6004 — передний и ГАЗ 70-6005 — задний) суммарной мощностью 140 л.с. Коленчатые валы двигателей были соединены муфтой с упругими втулками. Картер маховика переднего двигателя был соединен тягой с правым бортом для предотвращения поперечных колебаний силового агрегата.

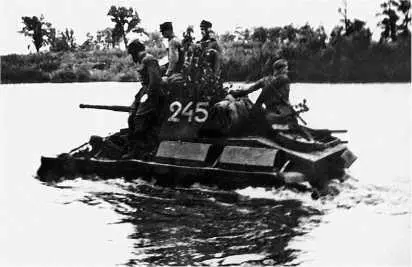

Танк Т-70М Войска Польского с десантом на переправе. Лето 1944 года.

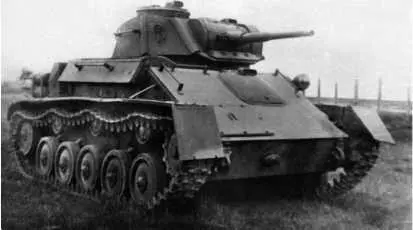

Легкий танк Т-80.

Батарейная система зажигания, система смазки и топливная (кроме баков) система для каждого двигателя были независимыми. Два топливных бака общей емкостью 440 л были размещены в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.

Механическая трансмиссия состояла из двухдискового главного фрикциона сухого трения (сталь по феродо); четырехступенчатой коробки передач автомобильного типа, обеспечивавшей четыре передачи переднего хода и одну заднего; главной передачи с коническим редуктором; двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных у грузового автомобиля ЗИС-5.
