Снарядных или бомбовых погребов было два: левый и правый. Они отделялись друг от друга патронным отделением и располагались побортно между переборками на шпангоутах 69 и 73. В левом погребе в деревянных ящиках находился полный комплект: , 600 9-фн гранат (по 150 на ствол), в правом все 250 6-дюймовых снарядов (по 125 на ствол) в вертикальном положении.

6-дюймовые снаряды на "Забияке" были двух типов: закалённого чугуна и обыкновенного чугуна. Для 9-фн. орудий применялись гранаты и картечные гранаты. Разные типы боезапаса укладывались попеременно, чтобы быть в любой момент готовыми к подаче.

Оба погреба были тесными и освещались масляными фонарями.

Помимо снарядов, в погребах хранились также сигнальные ракеты и фальшфейеры.

Между снарядными погребами, под кают-компанией, находилось патронное отделение (шпангоуты 69-73) — оно предназначалось для хранения ружейных и револьверных патронов и снарядных трубок. С установкой на корабль скорострельных пушек Пальмкранца ящики со снарядными и скорострельными трубками перенесли в рулевое отделение (шпангоуты 79-94). Тем не менее в патронном отделении стало еще теснее от размещения в нём дополнительно 37 ящиков с патронами к этим пушкам (по 730 патронов на ствол). Несмотря на то что штатный боезапас для пушки Пальмкранца составляет 1200 патронов, в патронном отделении "Забияки" просто не нашлось места для остальных 24 ящиков.

На жилой палубе в достаточно стеснённых условиях размещалась команда: машина и котлы не позволяли устроиться экипажу комфортнее. Носовая часть до 10-го шпангоута отводилась под кладовые, далее — до переборки 38-го шпангоута — шёл командный кубрик с побортно расположенными рундуками, выгородкой для хранения коек и лазаретом. Здесь трубы парового отопления для удобства команды проложили под бимсами верхней палубы.

Кубрик хорошо освещался через два широких командных трапа. Здесь же располагался и камбуз. Пространство между 38 и 65 шпангоутами и на жилой палубе было занято котельным и машинным отделениями. Вдоль бортов котлы и машина защищались продольными, а на шпангоутах 40-42 и поперечной угольной ямой. В корму от 65-го шпангоута находились помпы Даутона, офицерский буфет и разные подсобные помещения, далее шли кают-компания и каюты офицеров, кладовые и в кормовой полунадстройке (от переборки на 79 шпангоуте) — апартаменты командира. При общей тесноте помещений на маленьком корабле для командира все же предусмотрели максимальный комфорт.

Командирский трап вел в коридор, слева от него тянулась глухая продольная переборка — за ней скрывалась спальня со всеми удобствами, вход в которую был из салона, а справа, здесь же у тамбура, находились две двери: вход в навигационную каюту и буфет, причём обе открывались против хода, чтобы появление вестового или штурмана невольно не отвлекло командира. В навигационной каюте хранились инструменты, карты и хронометры. В буфет можно было также войти прямо из салона.

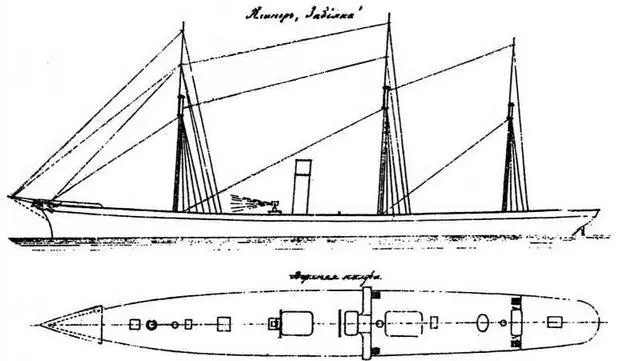

Наружный вид и вид сверху клипера "Забияка"

(Из опыта Минного отдела Морского Технического комитета за 1890 г.

Пройдя коридор, попадаешь в просторное и светлое помещение: командирский салон. Свет в него поступал сверху через большой световой люк, расположенный на полуюте. Салон заканчивался поперечной переборкой с двумя дверьми на 90-м шпангоуте, за которыми находилась ванная комната со всеми удобствами и кладовая.

На полубаке размещался бушприт, носовое 9-фн орудие и у кормового среза дефлектор вентиляции. На верхней палубе, считая от носа, находились брашпиль, командный трап, фок-мачта, "служительская" рубка, носовое шестидюймовое орудие, котельный кожух дымовой трубы, по сторонам которого были устроены ростры, занятые под шлюпки.

Дымовая труба крейсера имела высоту 4,57 м, четыре дефлектора вентиляции высотой по 3,1 м (два для котельного, два для машинного отделения), перед грот-мачтой находился поперечный ходовой мостик, позади её — кормовое шестидюймовое орудие, далее по диаметральной плоскости шли световые люки машинного отделения и кают-компании, сходные рубки в кают-компанию и в командирский салон. На полуюте находились световой люк командирского салона и кормовое 9-фн. орудие.

На крейсере стояла вертикальная паровая машина системы компаунд, проектной мощности 1400 л.с. при скорости вращения винта 96 об/мин. Основным ее достоинством являлась надёжность. За 1880-1883 гг. машина проработала в общей сложности 4491 ч без поломок или повреждений и нуждалась только в переборке механизмов. Главным недостатком стало неудачное, характерное для американских судов, размещение: крышки цилиндров на полметра возвышались над верхней палубой. Диаметр цилиндра низкого давления равнялся 1498,6 мм, высокого давления 863,6 мм, ход поршня составлял 914,4 мм.
