Как известно, положения Версальского договора запрещали Германии производить танки и иметь в составе армии танковые части. Но нет такого запрета, который нельзя было бы обойти, тем более при тогдашних способах контроля.

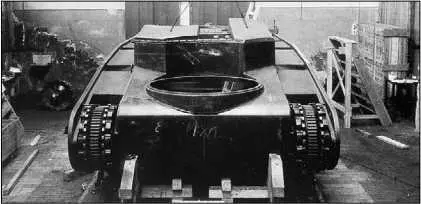

Вид на шасси «грострактора» Daimler-Benz сзади сверху. Хорошо видно отверстие для погона кормовой башни.

В течение 1919–1921 годов по заказу шведской и венгерской армий было собрано чуть больше двух десятков легких танков LK-II, испытания и эксплуатация которых проходили при участии немецких специалистов. Правда, выплаты репараций в 1923–1924 годах полностью заставили почти на три года отказаться от дальнейших работ. Но время не было потрачено зря — за эти годы удалось разработать тактико-технические требования к новым конструкциям танков.

Первое техническое задание на новый танк тяжелого типа под обозначением Armeewagen 20 было выдано фирме «Крупп» в апреле 1926 года. Вслед за этим аналогичное задание получила фирма «Рейнметалл», а годом позже — «Даймлер-Бенц».

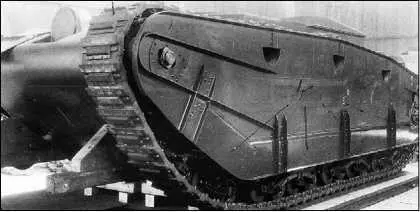

Шасси «грострактора» фирмы Daimler-Benz в сборочном цеху.

Вскоре название изменили на Grosstraktor («большой трактор»), в целях конспирации создавая видимость разработки машины для народного хозяйства. Техзаданием на танк предусматривались следующие характеристики: масса 15 т, скорость 40 км/ч, размещение одной 75-мм пушки в главной башне и 2–4 пулеметов в малой башне, корпусе и в спаренной установке с пушкой. Танк должен был преодолевать стенку высотой до 1 м, уклон в 30° и брод глубиной 0,8 м (отдельным пунктом предусматривалась возможность плавания). Длина танка должна была составлять 6 м, высота 2,4 м, удельное давление на грунт — порядка 0,5 кг/см 2.

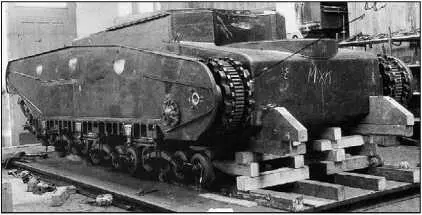

Сборка «грострактора» Daimler-Benz в Унтерлюсе. Январь 1929 года. Хорошо видны элементы ходовой части: тележки с опорными катками и ведущее колесо.

Каждой из трех фирм предстояло построить по два прототипа из неброневой стали толщиной 6-13,5 мм. Примечательно, что армейское командование сразу рассчитывало внедрить принцип взаимозаменяемости основных узлов тяжелых танков, что повлияло на их внешний вид и конструктивные элементы. Так, например, обе башни у вариантов фирм «Рейнметалл» и «Даймлер-Бенц» были одинаковыми и изготавливались фирмой «Рейнметалл». На «крупповском» и «ренйметалловском» танках использовались одинаковые 6-цилиндровые бензиновые авиадвигатели BMW-Va мощностью 250 л. с. Конструкторы фирмы «Даймлер-Бенц» установили на своем танке собственный авиамотор DIVb мощностью 260 л.с.

Одинаковой была и компоновка «гростракторов»: в передней части корпуса находилось отделение управления, на крыше которого устанавливались две цилиндрические башенки со смотровыми щелями. За ним располагалось боевое отделение, а в средней части корпуса — моторно-трансмиссионное. На корме корпуса разместили одноместную башню, оснащенную одним пулеметом.

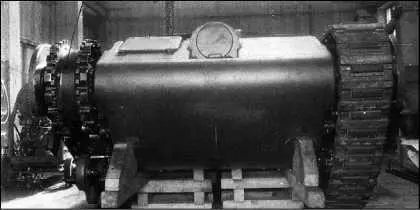

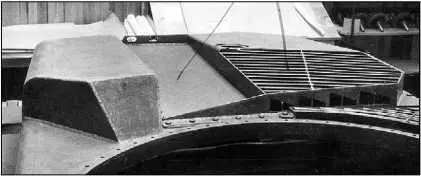

Вид спереди на даймлеровский «грострактор». В носовой части размещался прожектор, закрытый броневым кожухом (фото вверху). Крыша моторно-трансмиссионного отделения, вид в корму (фото внизу).

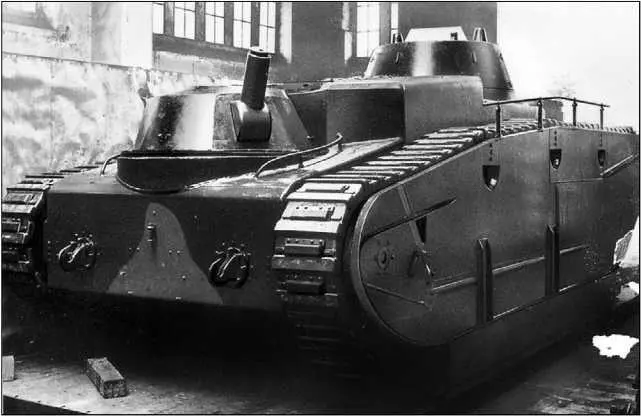

Grosstraktor фирмы Daimler-Benz после завершения сборки. Пулемет в кормовой башне устанавливался в броневом кожухе.

Экипаж танка состоял из 6 человек. 75-мм пушки с длиной ствола 20 калибров были разработаны фирмой «Рейнметалл» (для танков «Рейнметалл» и «Даймлер-Бенц») и «Крупп» (для своего танка). Орудие имело углы наведения от -2° до +60° по вертикали и боезапас 104 выстрела. Спаренный с пушкой пулемет независимо от пушки имел вертикальные углы наведения от -7° до +65°. Большой угол возвышения имел и пулемет, установленный в кормовой башне. Поскольку большие углы возвышения позволяли вести огонь по воздушным целям, танк оснащался двумя прицелами — TRF3 (для стрельбы по наземным целям) и SZF2 (для стрельбы по воздушным целям).
