Однако бойцу нередко приходится пользоваться и чужим оружием, которое попало ему в руки в процессе боя.

Иногда может представиться случай использовать свое орудие и даже орудие врага, оставленное им при отходе, но для этого надо иметь хотя бы элементарные понятия об устройстве орудия и о способах стрельбы из него, — об этом и говорится в следующих разделах данной книги.

На рис. 11 мы уже видели 76-мм пушку в общем виде. Сейчас рассмотрим отдельные ее части.

Всякое артиллерийское орудие состоит из ствола с затвором и лафета, на котором укрепляется ствол.

К лафету 76-мм пушки относятся следующие механизмы и агрегаты: люлька с противооткатными устройствами, верхний станок с поворотным и подъемным механизмами, нижний станок со станинами, боевой осью и колесами, щитовое прикрытие и прицельное приспособление.

Ствол состоит из двух частей: трубы и казенника (рис. 20).

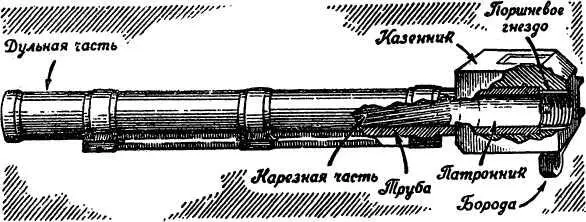

Рис. 20. Ствол с казенником .

Наружная поверхность трубы цилиндрическая с тремя небольшими кольцевыми утолщениями, оканчивающимися внизу секторами с пазами, в которых укрепляются захваты для соединения ствола с люлькой. Четвертое кольцевое утолщение на конце трубы называется дульным утолщением, а прилегающая к нему часть ствола называется дульной частью. Противоположная часть ствола, на которую навинчивается казенник, называется казенной частью.

Канал ствола, так же как и у винтовки, разделяется на патронник и нарезную часть, соединяющиеся между собой коническим скатом. Нарезов в канале ствола не 4, как у винтовки, а 24; нарезы идут, если смотреть по направлению стрельбы, слева вверх направо.

Казенник представляет собой четырехгранную призму с отверстием внутри и приливами снизу и справа. В задней части казенника находится поршневое гнездо затвора с двумя гладкими и двумя нарезными секторами для прохода и сцепления нарезных секторов поршня при закрывании затвора.

Для соединения ствола с цилиндром тормоза отката в нижней части казенника имеется борода с цилиндрическим отверстием.

В верхней части заднего среза казенника помещается в гнезде инерционный предохранитель.

Закрывание канала ствола производится затвором.

Затвор состоит из четырех механизмов: запирающего, ударного, выбрасывающего и предохранительного.

К запирающему механизму относится поршень, рама, гребенка, стопор гребенки и рукоятка (рис. 21).

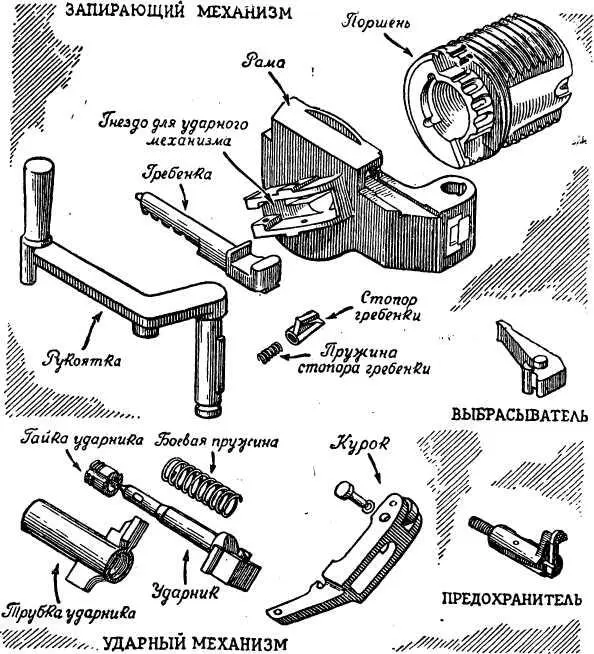

Рис. 21. Механизмы затвора .

Поршень при запирании канала ствола входит в поршневое гнездо казенника. На боковой поверхности поршня имеется два гладких и два нарезных сектора, соответствующих секторам поршневого гнезда в казеннике; при повороте поршня происходит сцепление нарезных секторов поршня с секторами поршневого гнезда в казеннике. На заднем конце поршня имеются витки для ввинчивания поршня в раму затвора и зубцы для сцепления поршня с гребенкой.

Рама служит для сборки механизмов затвора и для соединения затвора со стволом. Гребенка предназначается для поворота поршня в поршневом гнезде казенника; для этого на ней имеется четыре зубца для сцепления с зубцами поршня.

Стопор гребенки не дает возможности повернуть поршень раньше, чем он войдет в поршневое гнездо.

Наконец, рукоятка затвора служит для открывания и закрывания затвора и соединяет раму затвора с казенником.

Ударный механизм состоит из следующих главных частей: ударника, трубки ударника, муфты (гайки) ударника, боевой пружины, курка. Помещается он в центральном гнезде поршня и рамы и предназначен для производства выстрела (см. рис. 21).

Выбрасывающий механизм помещается в сквозном вырезе казенника и служит для выбрасывания стреляной гильзы при открывании затвора.

Предохранительный механизм помещается в гнезде казенника. Механизм этот не позволяет открыть затвор, если не произошло выстрела.

Для открывания затвора без выстрела каждый раз следует утапливать предохранитель пальцем руки.

Чтобы зарядить орудие, надо открыть затвор. Затворы у наших орудий обычно бывают либо поршневые, как, например, у 76-мм пушки обр. 1943 г., либо клиновые — у 76-мм пушки обр. 1942 г., противотанковых и зенитных пушек.
