Освещение капонира электрическое, вентиляция искусственная.

2. Убежище на Дровяном шоссе на роту пехоты (Фиг. 9) было предназначено для гарнизона боевого участка от шлюза № 1 (Центральный форт) до Скобелевой горы; убежище было врезано в оборонительный гласис и тщательно замаскировано. Планировка убежища такова: два выхода, обеспеченные коленчатыми сквозниками, каземат, для командного состава, семь казематов для людей роты, каземат для кухни и кладовой и каземат для уборной с умывальней; пролет казематов 3 м, длина 7–8 м, высота 2,7 м. Шесть казематов, примыкающих к тыльной стене, имели окна, прикрытые броневыми ставнями.

Конструкция убежища по проекту 1911–1912 гг. была достаточно солидной: покрытие 2,4–2,7 м бетона на двутавровых балках с асфальтовой прослойкой, боковые и напольная стены толщиной 2,4 м, тыльная 2,1 м, фундамент ленточный бутовый, глубина его 1,8–2,1 м. Напольная стена усилена наклонным бутовым тюфяком на цементном растворе (см. профиль Фиг. 9), перед тыльной стеной такой же горизонтальный тюфяк шириной 2,5 м, толщиной 1,2 м.

К большим недочетам убежища следует отнести отсутствие искусственной вентиляции и полную необеспеченность от проникания внутрь убежища газов. Убежище было обеспечено от мощных бомб, но было беспомощно против газовых атак.

3. Казарма № 46 Центрального форта (Фиг. 10) была расположена в северо-западном углу форта и врезана в мощный поперечный траверс форта высотой около 15 м.

Казарма в мирное время служила для жительства роты крепостной артиллерии; планировка ее достаточно сложна, всего в казарме 16 казематов, из них десять жилых, два для командного состава и канцелярии, а остальные для машинного отделения, мастерских, склада, кухни и уборной; выходов два; бетонной потерной казарма связана с капониром № 5 (см. Фиг. 1).

Конструкция казармы кирпичная, усиленная бетоном, покрытие слоистое, причем поддерживающим сводом служил основной кирпичный свод 1,5 м, по нему песчаная прослойка толщиной 1,0 м, а по ней бетонный тюфяк толщиной 1,5 м.

Напольная стена усилена наклонным бутовым тюфяком, тыльная — горизонтальным бетонным тюфяком. Обсыпка казармы около 4 м земли.

Внутреннее оборудование только удовлетворительное — вентиляция естественная, в мобилизационный период было поставлено два вентилятора для нагнетания воздуха в жилые казематы, но работа не была закончена; отопление печное, водоснабжение примитивное — колодцы, освещение электрическое.

В военное время в казарме были размещены две стрелковые роты и команда артиллеристов.

4. Горжевая казарма № 38 Центрального форта была одним из сильнейших сооружений крепости, она была врезана в главный вал горжевого фаса форта, что значительно облегчало ее маскировку (Фиг. 11а и 116).

Казарма имела шесть жилых казематов, каземат для командного состава и три каземата для кухни, склада и уборной; соответствующими потернами казарма была связана с полукапониром № 39 и станцией связи крепости. Казарма имела четыре выхода, прикрытые коленчатыми сквозниками.

Бетонная конструкция казармы по инструкциям 1911 г. была достаточно сильна — покрытие слоистое 3,5 м, напольная и боковые стены сплошные, толщиной 2,5 м; тыльная и внутренние опорные стены 1,2–1,5 м; фундамент бутовый, ленточный, глубиной 1,5 м; перед тыльной стеной горизонтальный бетонный тюфяк шириной 2,0 м, толщиной 1,2 м; обсыпка казармы около 4,0 м.

Внутреннее оборудование казармы только удовлетворительное: вентиляция естественная, отопление печное, вода из колодцев в сквозниках казармы, освещение электрическое, мер для борьбы с газами не было никаких.

Горжевая казарма вследствие своей мощности служила во время осады крепости убежищем для штаба крепости.

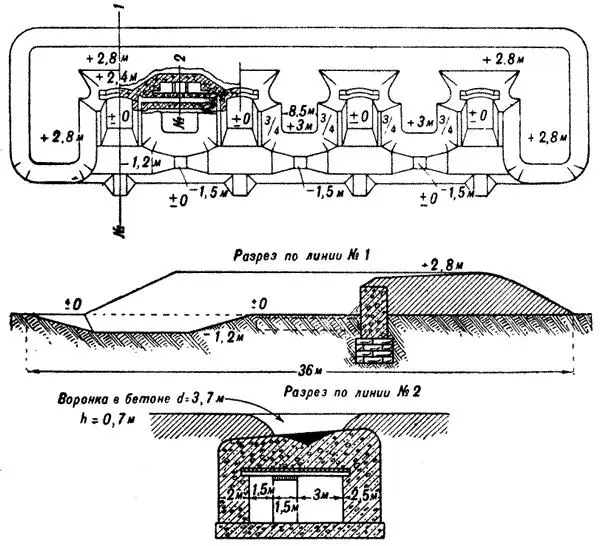

5. Тип долговременной открытой бетонной батареи для тяжелых орудий (Фиг. 12).
