Находясь в вольтовой дуге при довольно сильном токе, они плавились и затем испарялись, так что трудно было поддержать горение».

«Затем, — говорил Яблочков, — я придумал приспособление, которое известно ныне под именем моей свечи, т. е. помещал между углями изолировку, которая испаряется одновременно со сгоранием угля».

На рис. 4 показана «свеча Яблочкова», а также электрический фонарь, как он впервые был осуществлён Яблочковым. При работе на переменном токе оба угля сгорают с одной и той же скоростью, изолирующая масса между ними испаряется и, таким образом, сохраняются постоянное расстояние между концами углей и постоянная длина электрической дуги, независимо от колебаний питающего дугу напряжения. На рис. 5 и 6 показано предложенное Яблочковым приспособление для помещения в фонаре четырёх свечей, зажигаемых одна за другой при помощи коммутатора по мере сгорания каждой из них.

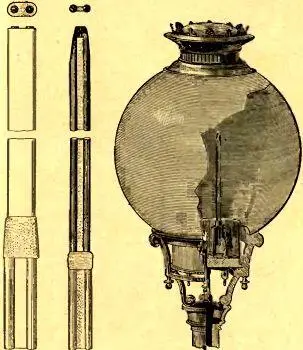

Рис. 4. Свеча и электрический фонарь Яблочкова.

Рис. 5. «Подсвечник» (держатель) к свечам Яблочкова.

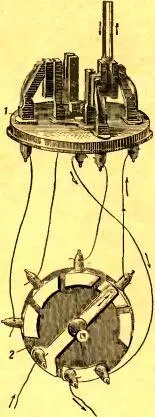

Рис. 6. 1 — подсвечник; 2 — коммутатор Яблочкова.

Результатом опытов Яблочкова явилась не только разработка свечи. Он обнаружил, что сопротивление многих тугоплавких тел электрическому току, как то: каолина, магнезии и т. д., уменьшается при нагревании, вопреки широко распространённому тогда мнению, будто сопротивление всех твёрдых тел увеличивается с повышением температуры, как это имеет место в металлах. Сила электрического тока, проходящего через каолиновую пластинку и разогревающего её, растёт, и раскалённая пластинка начинает ярко светиться. Обнаружив это явление, Яблочков использовал его для изготовления лампы накаливания, не требовавшей удаления воздуха. Телом накала в этой лампе служила каолиновая пластинка, вырезанная в форме той или иной фигуры или буквы, как это показано на рис. 7.

Рис. 7. Форма каолиновых стерженьков в лампе накаливания Яблочкова.

Идея ламп накаливания, предложенная Яблочковым, та же, что и в запатентованной 20 лет спустя и имевшей крупнейший успех лампы физика-химика В. Нернста.

Яблочков считал, что лампы накаливания вообще очень невыгодны. Он совершенно не верил в возможность их успешного применения в широком масштабе и поэтому не использовал этого своего открытия в полной мере.

Зажигание электрической дуги в «свече Яблочкова» первоначально достигалось помещением между концами основных углей специальных уголёчков, служивших запалом. Вскоре Яблочков стал применять в качестве запала полоску из какого-либо металла, наносимого на верхнюю грань изолирующего угли тела.

Яблочков стал также примешивать к изолирующей массе, помещённой между углями, порошки металла, например цинка. При сгорании угля изолирующая масса испарялась, а находившийся в ней металл выделялся ка её поверхности в виде полоски. Это позволяло, возобновляя подачу тока, повторно зажигать свечу. Прибавление различных металлов отзывалось также на яркости пламени дуги и позволяло придавать цвету этого пламени тот или иной приятный для общего освещения оттенок.

«Свечи Яблочкова» хватало на полтора часа горения. В каждом фонаре на так называемом «подсвечнике» укреплялось по нескольку свечей. Из них горела всегда только одна, именно та, для которой условия горения были наиболее благоприятны. Эти наиболее благоприятные условия заключались в том, что горела та свеча, омическое сопротивление которой было наименьшим. Когда она погасала, загоралась следующая и т. д.

При работе на постоянном токе температура раскалённого конца того из двух углей электрической дуги, который соединён с положительным полюсом источника тока, много выше, чем температура раскалённого конца второго угля, соединённого с отрицательным полюсом источника тока. Для того чтобы при этих условиях оба угля укорачивались одинаково быстро, обеспечивая этим постоянную длину дуги, Яблочкову пришлось делать диаметр положительного угля примерно в два раза больше, чем диаметр отрицательного. Неудобство, вызываемое необходимостью точного подбора диаметров углей, Яблочков обошёл тем, что предложил пользоваться для питания дуги переменным током вместо общепринятого тогда постоянного тока. При работе на переменном токе концы обоих углей имеют одну и ту же температуру и сгорают с одной и той же скоростью.
