Несколько слов хотелось бы сказать и о способах доставки артиллерийских орудий к местам их использования. Если крепостная артиллерия занимала свои места согласно планам обороны того или иного города исходя из особенностей рельефа и характера фортификационных сооружений, то эффективность полевой артиллерии многократно возрастала от быстроты ее транспортировки и маневра в условиях меняющейся ситуации. Поэтому, если в XIV веке первые пушки перевозились в деревянных колодах, то уже в XV веке их поставили на колесные лафеты, позволявшие не только перемещать орудия, но и устанавливать их под определенным углом (наводить) и закреплять, в целях минимизации отдачи при выстреле. А это, в свою очередь, повлияло на конструкцию пушек. Несколько подобных лафетов, но более позднего времени (XVII в.) и их реконструкций сейчас экспонируется в Музее артиллерии в Санкт-Петербурге.

Огромные осадные орудия – бомбарды и мортиры – лафетов не имели, перевозились в специальных колодах на телегах или валках. Причем в такой транспортировке участвовали десятки, а то и сотни лошадей и извозчиков. Когда же такая пушка прибывала на боевую позицию, то специально для нее изготавливался довольно громоздкий станок, позволявший навести орудие на цель. Он сам по себе представлял очень сложную конструкцию, включавшую собственно станок, вкапываемый в землю и придававший пушке необходимый наклон, монтировавшийся позади него рикошетник – устройство из поперечных и продольных балок для гашения отдачи, окопы для обслуживающего пушку наряда, а также специальный деревянный экран перед орудием, который защищал расчет от пуль и ядер противника во время длительного процесса заряжания. Кроме того, техника безопасности требовала времени для остывания пушки после выстрела (особенно это касалось пушек, изготовленных из чугуна), ибо металл часто не выдерживал температурных нагрузок, и пушка разрывалась. Перед выстрелом экран убирали. Самые скорострельные гигантские мортиры рассматриваемого периода могли делать от 1 до 10 выстрелов в сутки. Видимо, поэтому в разных армиях к орудиям подобного типа часто применялись эпитеты «ленивая», «большая», или «безумная».

Орудие образца XVI – начала XVII в. представляло собой медный (впоследствии бронзовый) литой несколько конусообразный ствол. Задняя его часть именовалась казенной, а наиболее тонкая передняя часть – дульной. Казенная часть завершалась торелью и виноградом. Торелью (от слова «тарелка») называлась задняя стенка ствола орудия, изготовлявшаяся в виде круглого плоского диска с фигурным профилем по краю. Рядом с торелью сверху ствола располагалось запальное отверстие, через которое при выстреле воспламенялся пороховой заряд. Виноград, т. е. выступ на казенной части ствола, обычно выполнялся в виде декоративной виноградной кисти или шара. Конструктивным назначением этого выступа была возможность установки пушки под необходимым углом для регулировки дальности стрельбы.

В средней части ствола помещались массивные цилиндрические выступы – цапфы. Этими выступами стволы устанавливали на лафете. В старину они назывались еще вертлюгами. Над ними сверху помещали скобы, или дельфины, которые в XVI и XVII веках выполнялись в виде рыб. Эти скобы служили главным образом для перетаскивания и установки пушки. Орудие обычно стояло на деревянном двухколесном лафете, который был окован для прочности полосовым железом.

Важнейшей отличительной особенностью орудийных стволов, отливавшихся русскими мастерами в XVI–XVII веках, являлась их великолепная художественная отделка. Литейные мастера, как правило, украшали их богатейшими орнаментальными композициями из трав и цветов, отличительными скульптурами, от которых они часто получали свое название, и пространными надписями. Для современного человека это свидетельствует о художественном мастерстве и профессионализме мастера. Но в то время так проявлялось своеобразное соперничество между литейщиками. Характерно, что старейшая из дошедших до наших дней русских литых пушек (1492 г.) не имеет цапф и скоб, но ее дуло и торель украшены орнаментом. В тех же целях стволам орудий часто придавали оригинальную форму – иногда их делали в виде свитков, поверхность украшали фигурными поясами-фризами, накладными рельефными изображениями людей, животных и т. п.

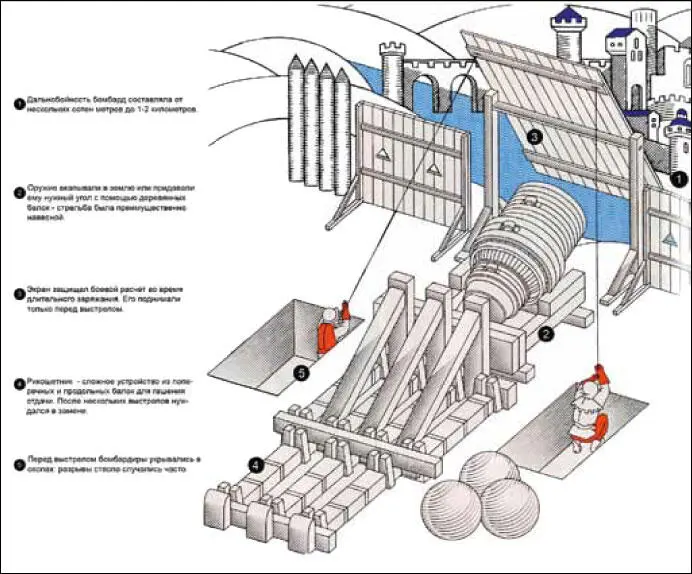

Схема использования больших осадных орудий XV–XVII вв.
